UAS – SCÉNARIOS STANDARD NATIONAUX
MANUEL D'UTILISATION ET D'ENTRETIEN
REFERENCE : MUE-M3Pro-ABOT
REVISION : 0
DATE : 26/04/2023
CONSTRUCTEUR : DJI

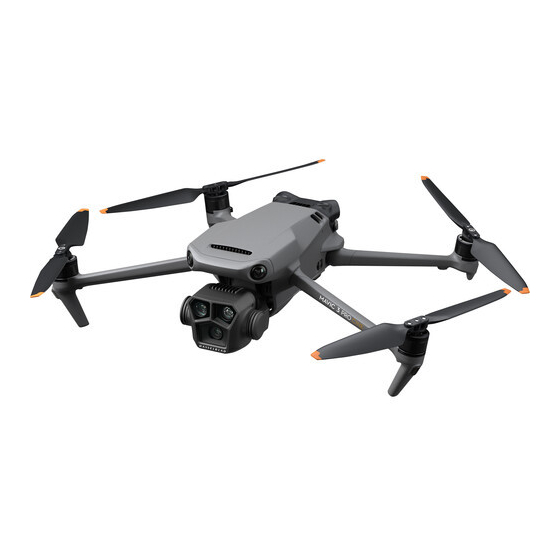

MODELE/TYPE : Mavic 3 Pro et Mavic 3 Pro Cine
TITULAIRE DE L'ATTESTATION DE CONCEPTION [DE TYPE] (*) : SAS SNT2
(*) délivrée conformément au chapitre II de l'Annexe à l'Arrêté du 3 décembre 2020 relatif à « la définition
des scénarios standard nationaux et fixant les conditions applicables aux missions d'aéronefs civils sans
équipage à bord exclues du champ d'application du règlement (UE) 2018/1139 ».
DOSSIER TECHNIQUE REF. DT-M3P-ABOT REV. 0
Note importante :
Ce document contient les informations minimales pour la mise en œuvre des dispositifs de sécurité requis
par la règlementation.
Il ne dispense pas de la fourniture au télépilote d'instructions plus détaillées sur la mise en œuvre de
l'aéronef.
En cas d'informations contradictoires avec d'autres documents d'utilisation, le présent document prévaut.
1. LIMITES OPERATIONNELLES
L'aéronef peut être utilisé dans le cadre des scénarios suivants, dans les limites de masse indiquées :
Scénario S1
Scénario S2
S3 non captif
S3 captif
Masse maximale
1,2 kg
1,2 kg
1,2 kg
kg
Rappels :
S1 : hors zone peuplée, de jour, en vue du télépilote, à moins de 200m du télépilote
S2 : hors zone peuplée, de jour, à moins de 1000 m du télépilote
S3 : en zone peuplée, de jour, en vue du télépilote, à moins de 100m du télépilote
Les aéronefs télépilotés doivent aussi être utilisés en conformité avec l'Arrêté du 3 décembre 2020 relatif à l'utilisation de l'espace
aérien par les aéronefs sans équipage à bord.
Vitesse de vent limite autorisée : 12 m/s
Températures minimales et maximales d'utilisation : -10 à 40 °C (14 à 104° F)
Utilisation par temps de pluie : Non
Page 1 sur 22
Manuel type : version du
3 février 2022
