Connecteur alimentation pour
armoire électronique (230V)
23001245 (SLIDE DG R2F)
Alimentation
triphasé
380V~
K1-K2 = Contacteur 230V~ 16A
T1
= Interrupteur thermique (seuil d'intervention 3,7A)
CN1
= Connecteur alimentation arm. électronque (220V)
CN2
= Connecteur alimentation moteur triphasé (380V)
FST1 =Faston mise à la terre
Remarque important: sélectionnez dans le réglage du menu moteur la configuration "Triphasé-Bull", ref. Page 60.

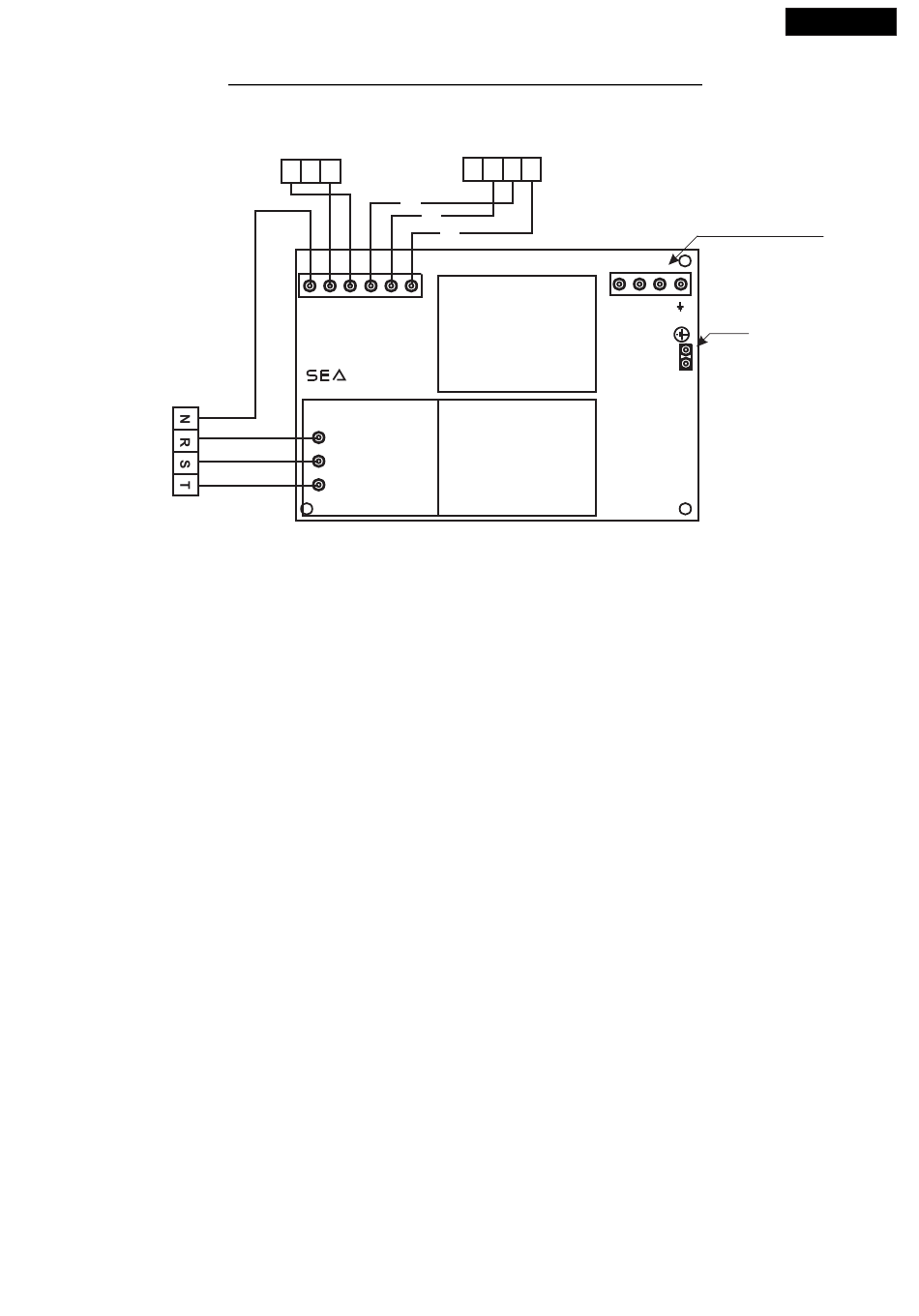

CONNEXION MODULE TRIPHASE
Connecteur connexion moteur armoire électronique (230V)
L
N
15
N N F
COM. OP. CL.
R (2T1)
T1
S (4T2)
T (6T3)
23001245 (SLIDE DG R2F)
17 16 15 14
16
14
CN1
K1
K2
Moteur triphasé (380V~)
U
V
W
CN2
Terre
FST1
MODULE
TRIPHASE
Français
51
