START PIETON (N.O.)
Fonction 1 (STANDARD): l'ouverture piéton est réglable de 20 à 100 (menu 90-
OUVERTURE PIETON).
• Fonction 2 (TIMER): en maintenant le start piéton le portail s'ouvre et reste ouverte. A
son relâchement le portail répète la pause sélectionnée et commence la
fermeture. Dans le cas où il s'active une sécurité, le timer se réinitialise
automatiquement après 6 secondes.
• Fonction 3 (2 BOUTON): en logique "2 boutons", appuyez sur le start piéton pour
fermer le portail.
• Fonction 4 (CONTACT MAINTENU): en logique "contact maintenu" le start piéton
exécute la refermeture si on le maintient.
STOP (N.C.)
5
Si vous appuyez sur ce bouton, le moteur arrête immédiatement dans
n'importe quelle condition / position. Il faut donner une commande de
start pour restaurer le mouvement. Après un arrêt le moteur repart
toujours en fermeture.
START (N.O.)
3
• Fonction 1 (STANDARD): Si vous envoyez une impulsion
À cette entrée elle détermine l'ouverture / fermeture de
l'automatisation en fonction de la logique sélectionnée.
• Fonction 2 (TIMER): Le START retenu déclenche la fonction TIMER, lors de la liberation du START l'opérateur répète le
temps de pause, puis effectue la fermeture. Pour connecter les dispositifs fournis (p.ex. La spire) s'il vous plaît voir
les instructions spécifiques. En cas d'intervention d'une dispositif de sécurité le timer se réinitialise automatiquement
après 6 s.
• Fonction 3 (2 BOUTONS): En logique 2 BOUTONS effectue l'ouverture.
• Fonction 4 (CONTACT MAINTENU): Dans la logique CONTACT MAINTENU, vous devez maintenir le START pour l'ouverture du
portail.
TRANCHE DE SECURITE ET CLIGNOTEUR
TRANCHE DE SECURITE
Vous pouvez connecter la tranche de sécurité
(TRANCHE) entre les contacts 9 et 11 de CN1.
Si écrasée ouvre le contact provoquant une inversion
partielle du mouvement.
Note1: Si le contact TRANCHE n'est pas utilisé il doit
être ponté. L'entrée de la TRANCHE peut être réglée
seulement en fermeture, seulement en ouverture ou
dans les deux directions.
24V
CLIGNOTEUR 4W MAX
Le clignoteur peut être connecté entre les bornes 24 V (FL) et FL (-) de CN1.
Le clignoteur signale que le portail est en mouvement en exécutant 1 clignotement par seconde en ouverture et 2
clignotements par seconde en fermeture. Cependant, il reste allumé fixe en pause. Par le clignotement, vous pouvez
également individualiser les signaux d'alarme liés aux dispostifs de STOP, PHOTOCELLULE 1 et TRANCHE.
Sur l'afficheur à bord il est possible d'activer la fonction de pré-clignotement et/ou de modifier le clignotement fixe, la lampe
témoin ou le Buzzer.
Le pre-clignotement est temporisable de 0 à 5 secondes ou vous pouvez l'avoir juste avant la fermeture.

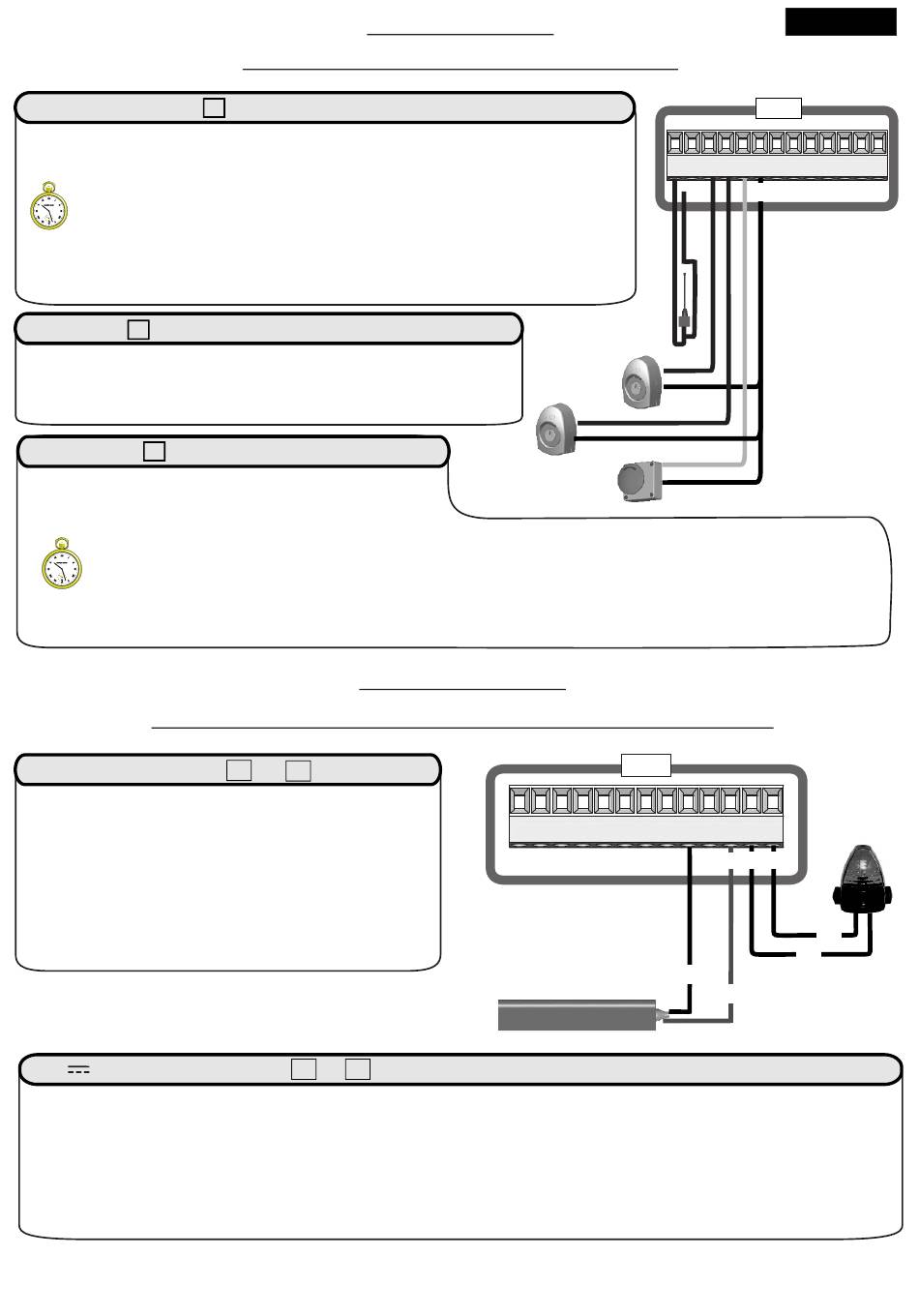

CONNEXION
START PIETON, STOP, START
4
CONNEXIONS
9 et 11
12 et 13
1 2 3 4 5 6 7 8 9
ANTENNE
START
3
START
6
PIETON
4
6
STOP
5
6
CN1
1 2 3 4 5 6 7 8 9
Tranche de sécurité
Français
CN1
10 11 12 13
-
C
10 11 12 13
-
+
C
13
12
9
11
