CARACTÉRISTIQUES ET SPÉCIFICATIONS

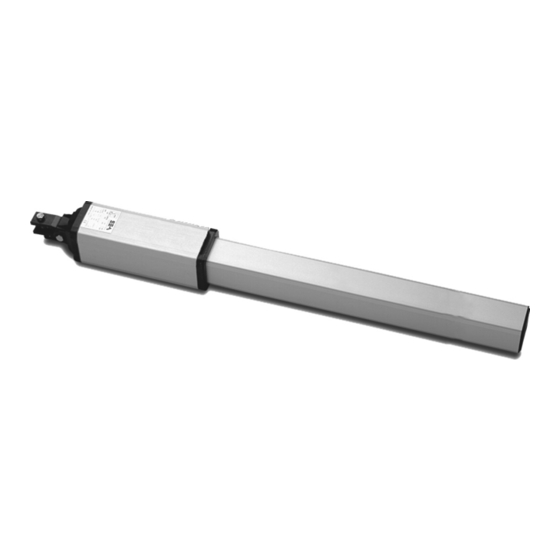

Le MINI TANK est un opérateur hydraulique de grande qualité pour un usage résidentiel et collectif pour portails avec vantaux de
longueur max.3 m.
Disponible dans le suivantes versions :
AC (avec verrouillage en ouverture et fermeture)
SC (avec verrouillage seulement en fermeture)
SA (avec verrouillage seulement en ouverture)
SB (sans verrouillage)
Le blocage est garanti sur les vantaux avec longueur inférieure à 1.80 m. Pour vantaux avec longueur supérieure à 1.80 m il est
conseillé, pour toutes les versions, d'utiliser une serrure électrique.
Le Mini Tank est équipé avec valves by-pass pour le réglage de la force en ouverture et en fermeture. Le ralentissement est réglé
électroniquement en ouverture et en fermeture avec armoire électronique. Pour les normes et les directives en vigueur
aujourd'hui dans l'Europe il est fortement conseillé d'utiliser le Safety Gate (dispositif pour la lecture de la position du portail), qui
est nécessaire pour l'inversion du vantail en cas d'obstacle.
Dimensions (mm)
7 0
Fig. 1
Fig. 2
4 4
SPÉCIFICATIONS TECHNIQUES
Alimentation
Puissance
Courant absorbé
Course de la tige
Vitesse de la tige
Cycles/heures (temp. de 20°C)
Max. pression de travail
Température de travail
Thermo- protection du moteur
Max. Poussée
Condensateur
Poids
Dégrée de protection
Max. longueur du vantail
Dégrée d'ouverture vantail
Remarque: La fréquence d'utilisation est valide seulement pour la première heure à temperature ambiante (20°C).
Remarque: En logique pas automatique utilisez des opératoires sans bloc.
26
67411170
®
1 1
3 3
2 2
MINI TANK (230V)
230V (±5%) 50/60 Hz
180 W
1 A
1,5 cm/s
6,3 µF
9 0
1 Couvre bride extrudé
2 Attaque déverrouillage ext.
3 Attaque antérieur
4 Attaque postérieur
5 Cylindre hydraulique
6 Valves By-pass
7 Moteur électrique
8 Pompe hydraulique
9 Sortie câbles électriques
10 Clef de déverrouillage
MINI TANK (120V)
120V (±5%) 50/60 Hz
240 W
2.45 A
270 mm
1,7 cm/s
40
30 bar
-40°C +60°C
130°C
250 daN
60 µF
10 kg
Ip55
3 m
90° - 110°
REV 03 - 07/2012
MINI TANK
Français Fran ais
3 m
OPERATEUR
40
6 6
10 10
5 5
8 8
MINI TANK AVEC JOINT
230V (±5%) 50/60 Hz
180 W
1 A
1 cm/s
6,3 µF
7 7
9 9
