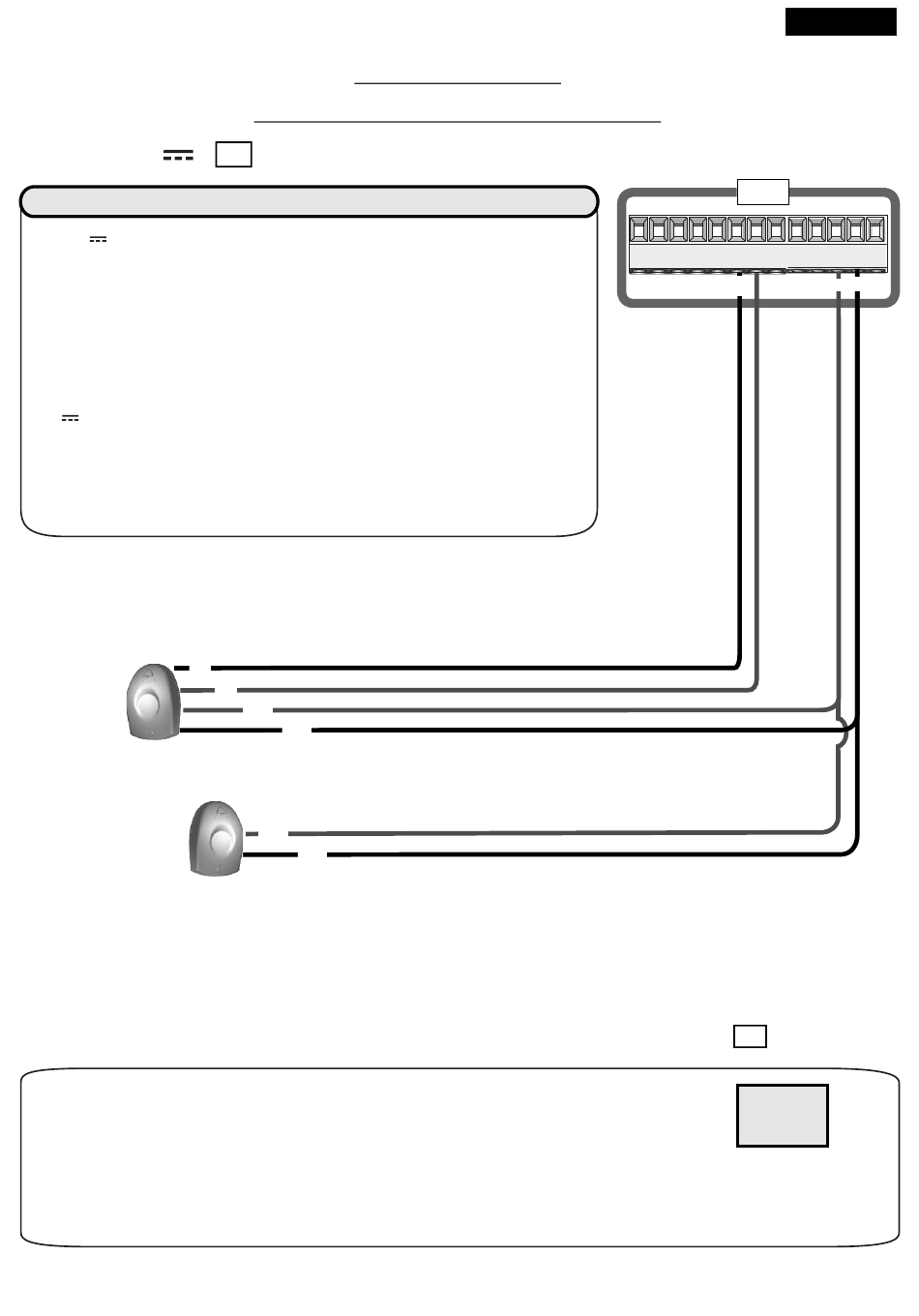

A) 24V DC
PHOTOCELLULE 1 (SPIRE 1)
+ = 24V
(FL)
Les paramètres par défaut: FOTO 1 = "Fermeture".
Pour les options de la photocellule (Menu 97) voir page 63.
Fonction AUTOTEST: Vérifiez que les photocellules fonctionnent
correctement avant chaque mouvement. Si le test échoue il sera indiqué
sur l'écran.
Pour activer le 'AUTOTEST:
1) Branchez l'alimentation de la photocellule TX sur les entrées
24V
(FL) 12 et 10.
2) Allez dans le menu 94-24V AUX et activez ce mode.
Remarque: L'auto-test est uniquement possible en alimentant l'émetteur
de la photocellule entre les 24V (FL) et OPT2, réglant la fonction d'auto-
test dans le menu 94-24V AUX.
RX1
TX1
B) 24V DC AUX PROGRAMMABLE SUR LA SORTIE OPT2 10
Sur le 24V AUX vous pouvez sélectionner quand et
comment faire fonctionner l'accessoire auxiliaire
connecté. Voir le menu 94-24V AUX.
Charge max. 200 mA
48
CONNEXIONS
DISPOSITIFS DE SECURITE
12
COM = 0V
PH1 = Contact photocellule 1
6
7
11
12
11
12
N.B.: Si vous désirez l'autotest, connectez le positive des dispositifs à tester sur l'entrée 12 et le
negative sur l'entrée 10 (OPT2).
Les options du menu 94-24V AUX sont:
• Toujours
• Dans le cycle
• Ouverture
• Fermeture
• Pause
• Auto-test
• En cycle et phototest
• Gestion de freinage positive
• Gestion de freinage négative
Français
CN1
9 10 11 12 13
1 2 3 4 5 6 7 8
C
SEA
MENU
SET
94-24V AUX
(Voir Menu spécial
pag. 63)
-
+
