SEA COMPACT 400 Instruction De Montage Et De Cablage

Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
Le Compact 400/800 se compose d'une centrale hydraulique et
d'un vérin hydraulique, tous contenu dans une caisse portante
traitée en cataphorèse.
La centrale hydraulique se compose d'un moteur électrique, une
pompe et d'un distributeur qui se trouvent dans un carter qui
sert comme réservoir d'huile.
En outre le moteur comprend la fonctionne spéciale du
ralentissement hydraulique réglable dans les deux phases
d'arrêt du vantail (seulement version avec ralentissement)
L'actuateur tournant se compose d'un double piston connecté à
une crémaillère qui s'engrène avec le pignon de l'arbre de
traînement du vantail.
Pour portails avec vantaux sous 2 mètres il faut utiliser des
actuateurs avec blocage hydraulique garantissant la parfaite
fermeture des vantaux. Pour vantaux plus longues il est
conseillé d'utiliser les actuateurs sans blocage hydraulique avec
l'adjonction d'une serrure électrique assurante la
fermeture des vantaux.
Pour les angles de rotation qui ne sont pas compris entre
90°-100° et entre 130°-140°, le ralentissement
seulement en fermeture ou en ouverture.
En cas de coupure de courant une clef personnalisée permet le
déverrouillage de l'automatisme garantissant le
fonctionnement manuel du portail.

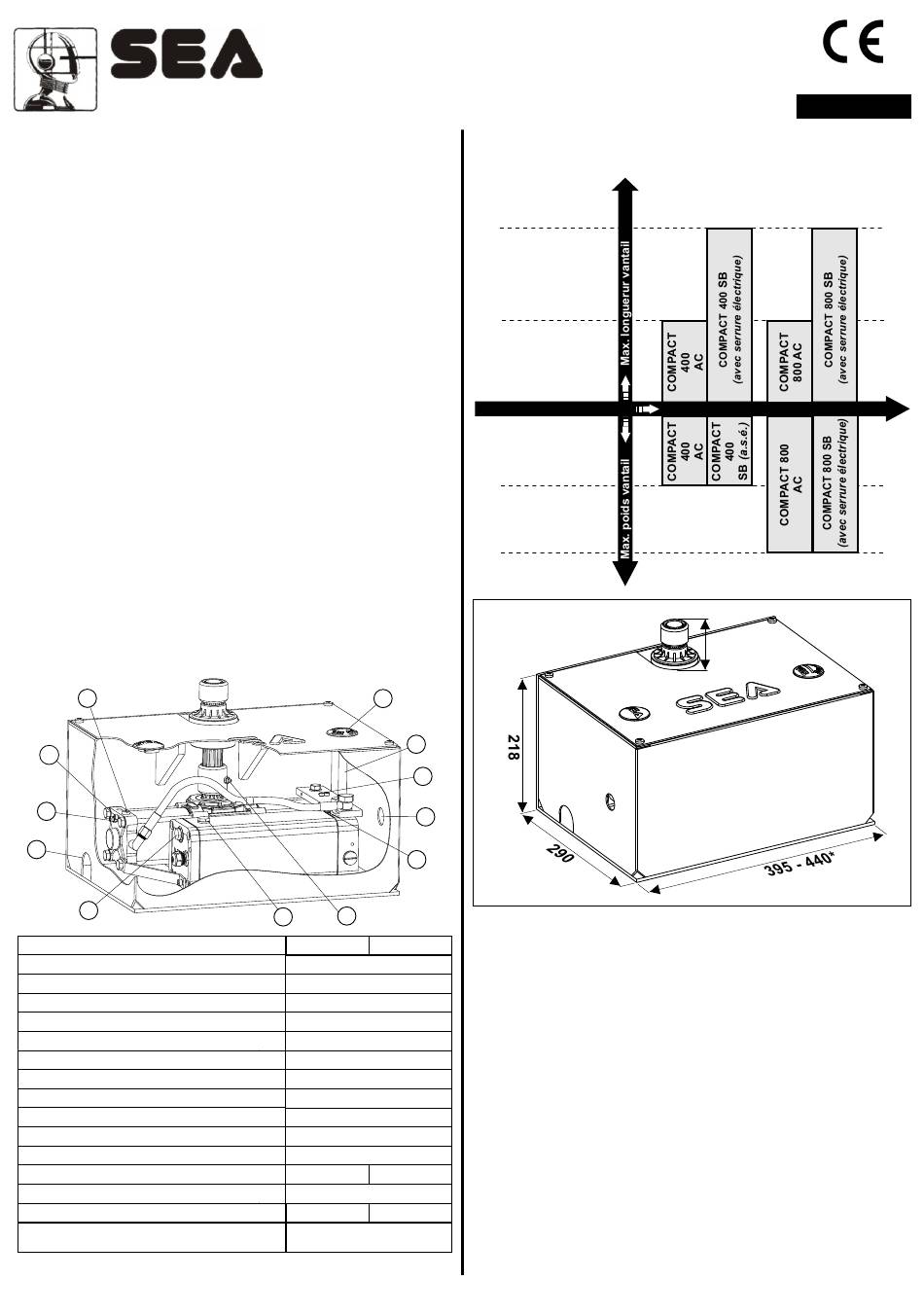

NOMENCLATURE PARTS PRINCIPALES
1 Couvercle déverrouillage
2 Rallonge du déverrouillage
3 Vis réglage frein (où prevu)
4 Trou exit câbles électriques
5 Réglage by-pass
3 3
10 10
9 9
8 8
7 7
DATES TECHNIQUES
Alimentation
Puissance
Courant absorbé
Vitesse de rotation moteur
Cycle/heure (à la température de 20°C)
Pression max. d'exercice pompe 0.50 L
Pression max. d'exercice pompe 0.75 L
Température de fonctionnement
Intervento di Termoprotezione
Max. Couple
Condensateur de décollage
Poids
Degré protection
Poids maxi. portail
Réglage du freinage
* En cas d' opérateur avec ralentissement hydraulique
cod. 67410085
COMPACT 400
®
COMPACT 800
INSTRUCTION DE MONTAGE ET DE CABLAGE
parfaite
y sera
6 Bouchon remplissage d'huile
7 Jauge de niveau d'huile
8 Vis de déchargement d'eau
9 Vis de purge
10 Vis d'arrêt réglage frein
11 Graisseur
1 1
2 2
3 3
4 4
5 5
Fig. 1
11 11
6 6
Compact 400 Compact 800
230 V (±5%) 50/60 Hz
220 W
1,1 A
1400 rpm
45
50 bar
40 bar
-20°C +55°C
130°C
56 da Nm
12,5uF
13 Kg 13,8 Kg
IP55
400 Kg 800 Kg
Sur L'armoire electronique ou sur
l'opérateur*
REV 04 - 09/2008
(avec et sans ralentissement)
(avec et sans ralentissement)
GRAPHIQUE D'UTILISATION OPÉRATEURS
COMPACT 400 ET COMPACT 800
4 mètres
2 mètres
400 Kg
800 Kg
DIMENSION (mm)
Fig. 2
1. PRÉDISPOSITION DU PORTAIL
Il faut exécuter quelques contrôles sur le portail pour s'assurer
que l'application de l'automatisme COMPACT est possible.
S'assurer que:
A. lLes partes du portails (fixes et mobiles) ont une structure
résistante et le plus possible indéformable;
B. Le poids de chaque vantail ne dépasse pas 400 Kg
(Compact 400) et 800 Kg (Compact 800);
C. Les charnières et la structure de l'ensemble fonctionnent
régulièrement pendant tout le mouvement sans rencontrer des
frottements ou talonnages locaux;
D. Pour l'installation de l'actuateur il est suffisant d'utiliser
seulement la charnière supérieure; enlever les charnières
superflues (inférieure et celui du milieu s'elle existe);
E. Dès qu'il n'y a pas des fins de course dans l'actuateur, il faut
installer des arrêts mécaniques de fin de course sur le sol en
fermeture et en ouverture (Fig.3).
