MODULE RADIO RF FIX
Connecteur
récepteur
RF FIX
(Disponible
de la révision
hardware R1)
CNA
MODULE RADIO RF
(SERIE UNI)
Contacts N.C.
24VDC
PONTS PAS NECESSAIRES SUR LES CONTACTS N.C
ATTENTION
Détection automatique des entrées N.C. Pas utilisées (photocellule, fin de course et tranche).
Allez au menu
MENU VERIFICATION ENTREES, où vous pouvez vérifier l'état de fonctionnement de toutes les
Il n'est pas nécessaire de répéter l'auto-programmation après la réactivation des contacts N.C.
LES FONCTIONS CONTENUES DANS CE MANUEL SONT DISPONIBLES DE LA
REVISION 01.01 UNIQUEMENT COMPATIBLE AVEC JOLLY 3.

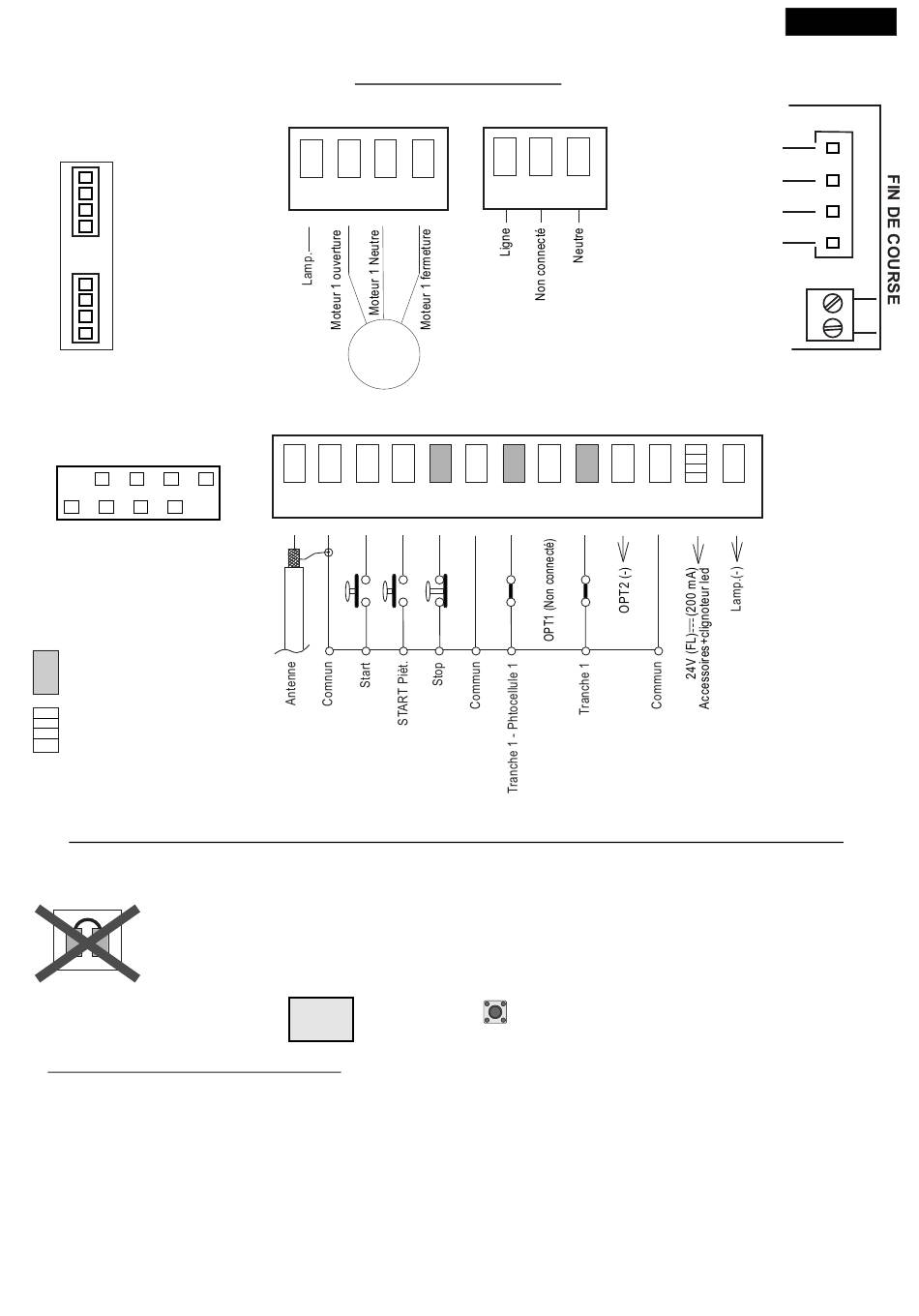

CONNEXIONS
CN2
17 16 15
LIGHT MOP
MN
M1
1 2
3 4
ANT COM START PEDST STOP COM PH1 OPT1 EDGE OPT2 COM 24V(FL) FL(-)
Pour réactiver un contact N.C. procédez comme suit
SEA
MENU
SET
appuyez sur
1-LANGUAGE
entrées (page 54).
CN3
14
L
N
MCL
CN1
5
6
7
8
9 10 11 12 13
pendant 5 secondes pour entrer dans le
OK
24V (Rouge)
Fin de course fermeture 1 (jaune)
Fin de course ouverture 1 (Vert)
Commun (Blanc)
Fin de course fermeture 1 (jaune)
Fin de course ouverture 1 (Vert)
Français
CN6
1
CN7
47
