Simons Voss Technologies LockNode Guide Abrégé
  1. Manuels
  2. Marques
  3. Simons Voss Technologies Manuels
  4. Serrures
  5. LockNode
  6. Guide abrégé

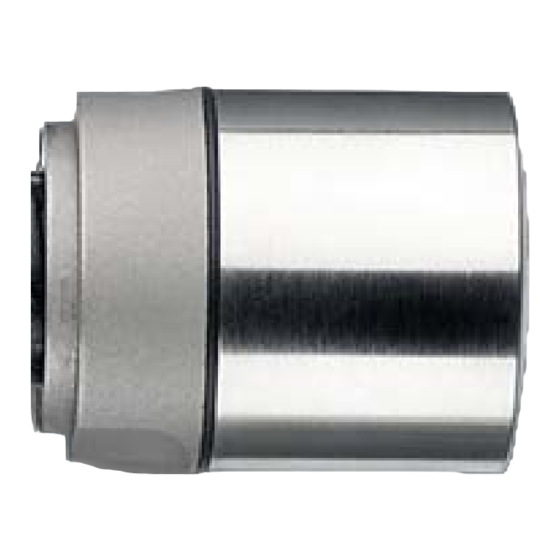

Simons Voss Technologies LockNode Guide Abrégé

Simons Voss Technologies LockNode Guide Abrégé

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 34

Liens rapides

Télécharger ce manuel
DE
Kurzanleitung
EN
Quick guide
FR
Guide abrégé
NL
Korte handleiding
IT
Guida breve
DA
Kort vejledning
SW
Snabbguide
LockNode (Z4)
NW50.900100
10.12.2019

Publicité

loading

Manuels Connexes pour Simons Voss Technologies LockNode

Sommaire des Matières pour Simons Voss Technologies LockNode

  • Page 1 Kurzanleitung LockNode (Z4) Quick guide Guide abrégé NW50.900100 Korte handleiding 10.12.2019 Guida breve Kort vejledning Snabbguide...
  • Page 2 all -g ui de s. co...
  • Page 3 manuals and user guides at all-guides. deutsch ................english ................français ................nederlands ..............italiano ................dansk ................svensk................
  • Page 4 1. Allgemeine Sicherheitshinweise 3 / 92 | DE manuals and user guides at all-guides. 1. Allgemeine Sicherheitshinweise Mögliche unmittelbare Aus- Signalwort (ANSI Z535.6) wirkungen bei Nichtbeach- tung Tod oder schwere Verlet- Gefahr zung (wahrscheinlich) Tod oder schwere Verlet- Warnung zung (möglich, aber unwahr- scheinlich) Vorsicht Leichte Verletzung...
  • Page 5 1. Allgemeine Sicherheitshinweise 4 / 92 | DE manuals and user guides at all-guides. haftet die SimonsVoss Technologies GmbH nicht! WARNUNG Versperrter Zugang durch Manipulation des Pro- dukts Wenn Sie das Produkt eigenmächtig verändern, dann können Fehlfunktionen auftreten und der Zu- gang durch eine Tür versperrt werden.
  • Page 6 1. Allgemeine Sicherheitshinweise 5 / 92 | DE manuals and user guides at all-guides. ACHTUNG Beschädigung durch Öle, Fette, Farben und Säuren Dieses Produkt enthält elektronische Bauteile, die durch Flüssigkeiten aller Art beschädigt werden können. Halten Sie Öle, Fette, Farben und Säuren vom Produkt ...
  • Page 7 1. Allgemeine Sicherheitshinweise 6 / 92 | DE manuals and user guides at all-guides. Netzteile). ACHTUNG Störung des Betriebs durch Funkstörung Dieses Produkt kann unter Umständen durch elektromagne- tische oder magnetische Störungen beeinflusst werden. Montieren bzw. platzieren Sie das Produkt nicht unmit- ...
  • Page 8 all -g ui de s. co...
  • Page 9 1. Allgemeine Sicherheitshinweise 7 / 92 | DE manuals and user guides at all-guides. HINWEIS Bestimmungsgemäßer Gebrauch SimonsVoss-Produkte sind ausschließlich für das Öffnen und Schließen von Türen und vergleichbaren Gegenständen bestimmt. Verwenden Sie SimonsVoss-Produkte nicht für  andere Zwecke. HINWEIS Qualifikationen erforderlich Die Installation und Inbetriebnahme setzt Fach- kenntnisse voraus.
  • Page 10 2. Einbau 8 / 92 | DE manuals and user guides at all-guides. HINWEIS Lesen Sie alle Anweisungen zur Installation, zum Einbau und zur Inbetriebnahme und befolgen Sie diese. Geben Sie diese Anweisungen und jegliche Anweisungen zur Wartung an den Benutzer weiter. 2.
  • Page 11 Montageschlüssel um etwa 30° im Uhrzeigersinn. Rastscheibe/Knauf knackt. 3. Schieben Sie die Griffmulde nach innen. 4. Drehen Sie die Knaufkappe bis zum Anschlag gegen den Uhrzeigersinn. 5. Ziehen Sie die Knaufkappe ab. 6. Stecken Sie die Knaufkappe mit dem LockNode wie ge-...
  • Page 12 Elektronikseite so an, dass die beiden Nasen in die Öffnungen der Rastscheibe eingreifen (Drehen Sie den Knauf ggfs., bis die Nasen eingreifen). 10. Halten Sie den Knauf fest und drehen Sie den Batterie-/ Montageschlüssel um etwa 30° gegen den Uhrzeiger- sinn. Rastscheibe/Knauf knackt. LockNode ist montiert.
  • Page 13 11 / 92 | DE manuals and user guides at all-guides. Wenn der Zylinder nicht piept, dann kontrollieren Sie den Batteriezustand. Sie erkennen einen Zylinder mit LockNode am schwarzen Ring zwischen Griffmulde und Knaufkappe. 3. Technische Daten Ø 30 mm × 25,2 mm (inkl.
  • Page 14 all -g ui de s. co...
  • Page 15 4. Konformitätserklärung 12 / 92 | DE manuals and user guides at all-guides. -20 °C bei 100%  Batteriekapazität bis +65 °C (Betrieb) Temperaturbereich -35 °C bis +65 °C  (Lagerung) Über Zylinder (3 V  Standby: Bis zu 5 Jahre  Stromversorgung Betätigungen: Bis zu ...
  • Page 16 5. Hilfe und weitere Informationen 13 / 92 | DE manuals and user guides at all-guides. 2014/30/EU "EMV"  2011/65/EU "RoHS"  2012/19/EU "WEEE"  sowie der Verordnung (EG) 1907/2006 "REACH"  Der vollständige Text der EU-Konformitätserklärung ist un- ter der folgenden Internetadresse verfügbar: https:// www.simons-voss.com/de/zertifikate.html 5.
  • Page 17 5. Hilfe und weitere Informationen 14 / 92 | DE manuals and user guides at all-guides. finden Sie auf der SimonsVoss-Homepage im Zertifikatsbe- https://www.simons-voss.com/de/zertifikate.html reich ( Informationen zur Entsorgung Entsorgen Sie das Gerät (WN(M).LN.I(.WP)/  MK.LN.I(.WP)) nicht mit dem Hausmüll, sondern gemäß der europäischen Richtlinie 2012/19/EU bei einer kommunalen Sammelstelle für Elektro-Sonderabfälle.
  • Page 18 5. Hilfe und weitere Informationen 15 / 92 | DE manuals and user guides at all-guides. E-Mail Sie möchten uns lieber eine E-Mail schreiben? support@simons-voss.com (System 3060, MobileKey) si-support@simons-voss.com (SmartIntego) SimonsVoss Technologies GmbH Feringastraße 4 85774 Unterföhring Deutschland...
  • Page 19 1. General safety instructions 16 / 92 | EN manuals and user guides at all-guides. 1. General safety instructions Possible immediate effects Signal word (ANSI Z535.6) of non-compliance Death or serious injury DANGER (likely) Death or serious injury (pos- WARNING sible, but unlikely) CAUTION Minor injury...
  • Page 20 all -g ui de s. co...
  • Page 21 1. General safety instructions 17 / 92 | EN manuals and user guides at all-guides. WARNING Blocked access through manipulation of the product If you change the product on your own, malfunc- tions can occur and access through a door can be blocked.
  • Page 22 1. General safety instructions 18 / 92 | EN manuals and user guides at all-guides. IMPORTANT Damage resulting from liquids This product contains electronic components that may be damaged by liquids of any kind. Keep liquids away from the electronics. ...
  • Page 23 1. General safety instructions 19 / 92 | EN manuals and user guides at all-guides. IMPORTANT Operational malfunction due to radio interference This product may be affected by electromagnetic or mag- netic interference. Do not mount or place the product directly next to ...
  • Page 24 2. Installation 20 / 92 | EN manuals and user guides at all-guides. NOTE Qualifications required The installation and commissioning requires spe- cialized knowledge. Only trained personnel may install and commis-  sion the product. NOTE The German language version is the original instruc- tion manual.
  • Page 25 2. Installation 21 / 92 | EN manuals and user guides at all-guides. ings of the locking disc (if necessary, turn the thumb-turn until the noses engage). NOTE The battery/installation key must lie flat on the in- side of the thumb-turn. 2.
  • Page 26 all -g ui de s. co...
  • Page 27 22 / 92 | EN manuals and user guides at all-guides. stops. 5. Remove the thumb-turn cover. 6. Attach the thumb-turn cover with the LockNode as shown. 7. Turn the thumb-turn cover clockwise until it stops. Cylinder beeps four times.
  • Page 28 LockNode is mounted. If the cylinder does not beep, check the battery condition. You can recognize a cylinder with LockNode by the black ring between the recessed grip and the thumb-turn cover. 3. Technical specifications Ø...
  • Page 29 4. Declaration of conformity 24 / 92 | EN manuals and user guides at all-guides. -20 °C at 100% battery  capacity up to +65 °C (operation) Temperature range -35 °C to +65 °C  (storage) Via cylinder (3 V  Power supply Standby: Up to 5 years ...
  • Page 30 5. Help and other information 25 / 92 | EN manuals and user guides at all-guides. 2012/19/EU "WEEE"  and regulation (EG) 1907/2006 "REACH"  The full text of the EU Declaration of conformity is available https://www.simons- at the following internet address: voss.com/en/certificates.html 5.
  • Page 31 5. Help and other information 26 / 92 | EN manuals and user guides at all-guides. Information on disposal Do not dispose the device (WN(M).LN.I(.WP)/  MK.LN.I(.WP)) in the household waste. Dispose of it at a collection point for electronic waste as per European Directive 2012/19/EU.
  • Page 32 all -g ui de s. co...
  • Page 33 5. Help and other information 27 / 92 | EN manuals and user guides at all-guides. Email You may prefer to send us an email. support@simons-voss.com (System 3060, MobileKey) si-support@simons-voss.com (SmartIntego) SimonsVoss Technologies GmbH Feringastrasse 4 85774 Unterföhring Germany...
  • Page 34 1. Consignes de sécurité générales 28 / 92 | FR manuals and user guides at all-guides. 1. Consignes de sécurité générales Mot indicateur (ANSI Effets immédiats possibles Z535.6) du non-respect Mort ou blessure grave (pro- DANGER bable) Mort ou blessure grave (pos- AVERTISSEMENT sible, mais improbable) ATTENTION...
  • Page 35 1. Consignes de sécurité générales 29 / 92 | FR manuals and user guides at all-guides. riels ou autres dommages ! AVERTISSEMENT Accès bloqué par la manipulation du produit Si vous modifiez vous-même le produit, des dys- fonctionnements peuvent se produire et l'accès peut être bloqué...
  • Page 36 1. Consignes de sécurité générales 30 / 92 | FR manuals and user guides at all-guides. conduites d’eau ou vannes de chauffage). ATTENTION Endommagement lié à des liquides Ce produit contient des composants électroniques suscep- tibles d’être endommagés par tout type de liquide. Tenez les liquides à...
  • Page 37 1. Consignes de sécurité générales 31 / 92 | FR manuals and user guides at all-guides. source de tension. N'inversez pas la polarité de la source de tension (piles  ou blocs d'alimentation). ATTENTION Défaillance du fonctionnement liée à une perturbation ra- dioélectrique Dans certaines circonstances, ce produit peut être entravé...
  • Page 38 all -g ui de s. co...
  • Page 39 1. Consignes de sécurité générales 32 / 92 | FR manuals and user guides at all-guides. REMARQUE Utilisation conforme aux dispositions Les produits SimonsVoss sont exclusivement desti- nés à l’ouverture et la fermeture de portes et d’ob- jets similaires. N’utilisez pas les produits SimonsVoss à ...
  • Page 40 2. Montage 33 / 92 | FR manuals and user guides at all-guides. REMARQUE Lisez et suivez toutes les instructions d'installation, d'installation et de mise en service. Transmettez ces instructions et toutes les instructions de main- tenance à l'utilisateur. 2. Montage Cylindre fabriqué...
  • Page 41 2. Montage 34 / 92 | FR manuals and user guides at all-guides. 2. Tenez fermement le bouton et tournez la clé de mon- tage / de remplacement des piles de 30° environ dans le sens horaire. Le disque d'arrêt/le bouton s'ouvre. 3.
  • Page 42 2. Montage 35 / 92 | FR manuals and user guides at all-guides. seau integré. 7. Tournez le cache du bouton dans le sens horaire jus- qu'en butée. Le cylindre émet quatre bips. 8. Tirez la bague encastrée vers l'extérieur jusqu'à ce qu'elle entre en contact avec le cache du cylindre.
  • Page 43 3. Caractéristiques techniques 36 / 92 | FR manuals and user guides at all-guides. Le noeud de réseau est monté. Si le cylindre n'émet pas de bip, contrôlez l'état de la pile. Un cylindre avec noeud de réseau se reconnaît à l'anneau noir entre la bague encastrée et le cache du bouton.
  • Page 44 all -g ui de s. co...
  • Page 45 4. Déclaration de conformité 37 / 92 | FR manuals and user guides at all-guides. De -20 °C pour une  capacité de la pile de 100 % à +65 °C Plage de températures (fonctionnement) De -35 °C à +65 °C  (stockage) Par le cylindre (3 V ...
  • Page 46 5. Aide et autres informations 38 / 92 | FR manuals and user guides at all-guides. 2014/30/EU "EMV"  2011/65/EU "RoHS"  2012/19/EU "WEEE"  et le règlement (EG) 1907/2006 "REACH"  Le texte intégral de la déclaration de conformité CE est dis- ponible à...
  • Page 47 5. Aide et autres informations 39 / 92 | FR manuals and user guides at all-guides. Déclarations de conformité Les déclarations de conformité relatives à ce produit peuvent être consultées sur la page d’accueil SimonsVoss, https://www.simons-voss.com/ dans la section certificats ( fr/certificats.html Informations sur l'elimination Ne jetez pas l’appareil (WN(M).LN.I(.WP)/...
  • Page 48 5. Aide et autres informations 40 / 92 | FR manuals and user guides at all-guides. Hotline En cas de questions techniques, contactez la Hotline Si- monsVoss au +49 (0) 89 99 228 333 (appel vers le réseau fixe allemand, coût variable en fonction de l'opérateur). E-Mail Vous préférez nous envoyer un e-mail ? support@simons-voss.com (Système 3060, MobileKey)
  • Page 49 1. Algemene veiligheidsinstructies 41 / 92 | NL manuals and user guides at all-guides. 1. Algemene veiligheidsinstructies Signaalwoord (ANSI Mogelijke onmiddellijke ge- Z535.6) volgen van niet-naleving Dood of ernstig letsel (waar- GEVAAR schijnlijk) Dood of ernstig letsel (mo- WAARSCHUWING gelijk, maar onwaarschijnlijk) VOORZICHTIG Lichte verwonding LET OP...
  • Page 50 all -g ui de s. co...
  • Page 51 1. Algemene veiligheidsinstructies 42 / 92 | NL manuals and user guides at all-guides. WAARSCHUWING Geblokkeerde toegang als gevolg van manipulatie van het product Als u het product zelf wijzigt, kunnen er storingen optreden en kan de toegang worden geblokkeerd door een deur.
  • Page 52 1. Algemene veiligheidsinstructies 43 / 92 | NL manuals and user guides at all-guides. LET OP Beschadiging door vloeistoffen Dit product heeft elektronische componenten die kunnen worden beschadigd door elk type vloeistof. Houd vloeistoffen uit de buurt van de elektronica. ...
  • Page 53 1. Algemene veiligheidsinstructies 44 / 92 | NL manuals and user guides at all-guides. LET OP Storing van het gebruik door verbroken verbinding Dit product kan onder bepaalde omstandigheden beïnvloed worden door elektromagnetische of magnetische storingen. Monteer of plaats het product niet direct in de buurt van ...
  • Page 54 2. Montage 45 / 92 | NL manuals and user guides at all-guides. bare voorwerpen. Gebruik SimonsVoss-producten niet voor ande-  re doeleinden. OPMERKING Kwalificaties vereist De installatie en inbedrijfstelling vereist gespeciali- seerde kennis. Alleen getraind personeel mag het product installeren en in bedrijf stellen. OPMERKING De Duitse taalversie is de originele handleiding.
  • Page 55 2. Montage 46 / 92 | NL manuals and user guides at all-guides. Plaats de batterij-/montagesleutel op de knop van de zijde met elektronica zodanig dat de twee neuzen in de opening van de vast klikkende schijf grijpen (draai de knop eventueel totdat de neuzen pakken).
  • Page 56 all -g ui de s. co...
  • Page 57 3. Schuif de inkeping van de greep naar binnen. 4. Draai het knopkapje tot de aanslag linksom. 5. Neem nu het knopkapje weg. 6. Breng het knopkapje met de LockNode aan volgens de afbeelding. 7. Draai het knopkapje tot de aanslag rechtsom.
  • Page 58 De LockNode is gemonteerd. Wanneer de cilinder niet piept, moet u de batterijstatus con- troleren. U kunt een cilinder met LockNode herkennen aan de zwarte ring tussen de inkeping van de greep en het knopkapje. 3. Technische gegevens Ø 30 mm × 25,2 mm (incl.
  • Page 59 4. Verklaring van overeenstemming 49 / 92 | NL manuals and user guides at all-guides. Gewicht 12,7 g (incl. knopkapje) -20 °C bij 100%  batterijcapaciteit tot +65 °C (gebruik) Temperatuurbereik -35 °C tot +65 °C  (opslag) Via cilinder (3 V  Stand-by: tot 5 jaar ...
  • Page 60 5. Hulp en verdere informatie 50 / 92 | NL manuals and user guides at all-guides. 2014/30/EU "EMC"  2011/65/EU "RoHS"  2012/19/EU "WEEE"  en de verordening (EG) 1907/2006 "REACH"  De volledige tekst van de EU-conformiteitsverklaring is be- schikbaar op het volgende internetadres: https://www.si- mons-voss.com/nl/certificaten.html...
  • Page 61 5. Hulp en verdere informatie 51 / 92 | NL manuals and user guides at all-guides. Conformiteitsverklaringen Conformiteitsverklaringen voor dit product vindt u op de ho- mepage van SimonsVoss onder het menupunt Certificaten https://www.simons-voss.com/nl/certificaten.html Informatie over verwijdering Voer het apparaat (WN(M).LN.I(.WP)/MK.LN.I(.WP)) ...
  • Page 62 all -g ui de s. co...
  • Page 63 5. Hulp en verdere informatie 52 / 92 | NL manuals and user guides at all-guides. graag van dienst onder +49 (0) 89 99 228 333 (telefoonge- sprek in het vaste Duitse telefoonnet, kosten afhankelijk van de aanbieder). E-mail Schrijft u ons liever een e-mail? support@simons-voss.com (Systeem 3060, MobileKey) si-support@simons-voss.com (SmartIntego) SimonsVoss Technologies GmbH...
  • Page 64 1. Avvisi di sicurezza generali 53 / 92 | IT manuals and user guides at all-guides. 1. Avvisi di sicurezza generali Possibili effetti immediati di Avvertenza (ANSI Z535.6) non conformità Morte o lesioni gravi (proba- PERICOLO bile) Morte o lesioni gravi (possi- AVVERTENZA bili, ma improbabili) ATTENZIONE...
  • Page 65 1. Avvisi di sicurezza generali 54 / 92 | IT manuals and user guides at all-guides. danni! AVVERTENZA Accesso bloccato tramite manipolazione del pro- dotto Se si modifica il prodotto da solo, possono verificar- si malfunzionamenti e l'accesso attraverso una por- ta può...
  • Page 66 1. Avvisi di sicurezza generali 55 / 92 | IT manuals and user guides at all-guides. tubi dell’acqua o valvole di riscaldamento). AVVISO Danni dovuti a fluidi Il presente prodotto contiene componenti elettronici che potrebbero subire danni dovuti a liquidi di qualunque tipo. Tenere i componenti elettronici lontani da liquidi.
  • Page 67 1. Avvisi di sicurezza generali 56 / 92 | IT manuals and user guides at all-guides. terie o alimentatori). AVVISO Funzionamento disturbato a causa di interferenze radioe- lettriche Questo prodotto potrebbe essere influenzato da disturbi elettromagnetici o magnetici. Non montare o posizionare il prodotto direttamente ac- ...
  • Page 68 all -g ui de s. co...
  • Page 69 1. Avvisi di sicurezza generali 57 / 92 | IT manuals and user guides at all-guides. NOTA Uso conforme I prodotti SimonsVoss sono concepiti esclusiva- mente per l’apertura e la chiusura di porte e oggetti simili. Non utilizzare i prodotti SimonsVoss per altri ...
  • Page 70 2. Installazione 58 / 92 | IT manuals and user guides at all-guides. NOTA Leggere e seguire tutte le istruzioni di installazione, installazione e messa in servizio. Passare queste istruzioni e tutte le istruzioni di manutenzione all'utente. 2. Installazione Cilindri prodotti dopo maggio 2008. ü...
  • Page 71 3. Spingere l'impugnatura incassata verso l'interno. 4. Ruotare il cappellotto del pomolo in senso antiorario fi- no all'arresto. 5. Rimuovere il cappellotto del pomolo. 6. Fissare il cappellotto del pomolo con il LockNode come...
  • Page 72 (se necessario ruo- tare il pomolo finché i naselli si agganciano). 10. Tenere saldamente il pomolo e ruotare la chiave di montaggio/batteria di circa 30° in senso antiorario. fino a che l’assieme disco di arresto/pomolo emette un clic. Il LockNode è montato.
  • Page 73 Se il cilindro non emette alcun segnale acustico, controllare lo stato della batteria. Un cilindro con LockNode si riconosce dall'anello nero tra l'impugnatura incassata e il cappellotto del pomolo. 3. Dati tecnici Ø 30 mm × 25,2 mm (incl.
  • Page 74 all -g ui de s. co...
  • Page 75 4. Dichiarazione di conformità 62 / 92 | IT manuals and user guides at all-guides. -20 °C al 100% della  capacità della batteria fino a +65 °C Range di temperature (funzionamento) da -35 °C a +65 °C  (stoccaggio) Tramite cilindro (3 V ...
  • Page 76 5. Supporto e ulteriori informazioni 63 / 92 | IT manuals and user guides at all-guides. 2014/30/EU "CEM"  2011/65/EU "RoHS"  2012/19/EU "WEEE"  e il regolamento (EG) 1907/2006 "REACH"  Il testo integrale della dichiarazione di conformità UE è di- sponibile al seguente indirizzo Internet: https://www.si- mons-voss.com/it/certificati.html...
  • Page 77 5. Supporto e ulteriori informazioni 64 / 92 | IT manuals and user guides at all-guides. Dichiarazioni di conformità Le dichiarazioni di conformità relative a questo prodotto so- no riportate nella homepage di SimonsVoss nell’area Certifi- https://www.simons-voss.com/it/certificati.html cati ( Informazioni sullo smaltimento Il dispositivo (WN(M).LN.I(.WP)/MK.LN.I(.WP)) non va ...
  • Page 78 5. Supporto e ulteriori informazioni 65 / 92 | IT manuals and user guides at all-guides. di SimonsVoss è disponibile al numero di telefono +49 (0) 89 99 228 333 (chiamata su rete fissa tedesca, i costi varia- no a seconda dell'operatore). E-mail Se si preferisce contattarci via e-mail, scrivere all'indirizzo support@simons-voss.com (Sistema 3060, MobileKey).
  • Page 79 1. Generelle sikkerhedshenvisninger 66 / 92 | DA manuals and user guides at all-guides. 1. Generelle sikkerhedshenvisninger Eventuella omedelbara ef- Signalord (ANSI Z535.6) fekter av bristande efterlev- Död eller allvarlig per- FARE sonskada (troligt) Död eller allvarlig skada ADVARSEL (möjligt, men osannolikt) FORSIGTIG Liten skada OPMÆRKSOMHED...
  • Page 80 all -g ui de s. co...
  • Page 81 1. Generelle sikkerhedshenvisninger 67 / 92 | DA manuals and user guides at all-guides. ADVARSEL Blokeret adgang gennem manipulation af produktet Hvis du selv ændrer produktet, kan der opstå funk- tionsfejl, og adgang via en dør kan blokeres. Modificer kun produktet, når det er nødvendigt, ...
  • Page 82 1. Generelle sikkerhedshenvisninger 68 / 92 | DA manuals and user guides at all-guides. OPMÆRKSOMHED Beskadigelse på grund af væske Dette produkt indeholder elektroniske komponenter, som kan blive beskadiget på grund af alle typer væsker. Hold væsker væk fra elektronikken. ...
  • Page 83 1. Generelle sikkerhedshenvisninger 69 / 92 | DA manuals and user guides at all-guides. eller netdele). OPMÆRKSOMHED Driftsforstyrrelse på grund af radiostøj Dette produkt kan under visse omstændigheder påvirkes af elektromagnetiske eller magnetiske forstyrrelser. Montér eller anbring ikke produktet umiddelbart i nærhe- ...
  • Page 84 2. Montering 70 / 92 | DA manuals and user guides at all-guides. formål. BEMÆRK Krævede kvalifikationer Installation og idriftsættelse kræver specialiseret vi- den. Kun uddannet personale må installere og idrift-  sætte produktet. BEMÆRK Den tyske sprogversion er den originale brugsan- visning.
  • Page 85 2. Montering 71 / 92 | DA manuals and user guides at all-guides. Anbring batteri-/montagenøglen sådan på knoppens elektronikside, at begge næser griber fat i låseskivens åbninger (drej eventuelt knoppen, indtil næserne griber fat). BEMÆRK Batteri-/montagenøglen skal ligge plant mod knop- pens inderside.
  • Page 86 all -g ui de s. co...
  • Page 87 3. Skub gribehullet indad. 4. Drej knopkappen imod uret indtil anslag. 5. Træk knopkappen af. 6. Montér knopkappen som vist med LockNode. 7. Drej knopkappen med uret indtil anslag. Cylinder bipper fire gange. 8. Træk gribehullet udad, indtil den er plan med knopkap- pen.
  • Page 88 73 / 92 | DA manuals and user guides at all-guides. LockNode er monteret. Hvis cylinderen ikke bipper, kontrolleres batteriets tilstand. En cylinder med LockNode genkendes på den sorte ring mellem gribehul og knopkappe. 3. Tekniske data Ø 30 mm × 25,2 mm (inkl.
  • Page 89 4. Overensstemmelseserklæring 74 / 92 | DA manuals and user guides at all-guides. -20 °C ved 100 %  batterikapacitet til +65 °C (drift) Temperaturområde -35 °C til +65 °C  (opbevaring) Over cylinder (3 V  Standby: Op til 5 år  Strømforsyning Aktiveringer: Op til ...
  • Page 90 5. Hjælp og flere oplysninger 75 / 92 | DA manuals and user guides at all-guides. 2011/65/EU "RoHS"  2012/19/EU "WEEE"  såvel som forordningen (EG) 1907/2006 "REACH"  Den fulde ordlyd af EU-overensstemmelseserklæringen er https://www.si- tilgængelig på følgende internetadresse: mons-voss.com/dk/certifikater.html 5.
  • Page 91 5. Hjælp og flere oplysninger 76 / 92 | DA manuals and user guides at all-guides. www.simons-voss.com/dk/certifikater.html Oplysninger om bortskaffelse Enheden (WN(M).LN.I(.WP)/MK.LN.I(.WP)) må ikke  bortskaffes med husholdningsaffaldet, men skal afleveres på den kommunale affaldsplads, jf. det europæiske direktiv 2012/19/EU. Brugte eller defekte batterier skal genanvendes jf.
  • Page 92 all -g ui de s. co...
  • Page 93 5. Hjælp og flere oplysninger 77 / 92 | DA manuals and user guides at all-guides. support@simons-voss.com (System 3060, MobileKey) si-support@simons-voss.com (SmartIntego) SimonsVoss Technologies GmbH Feringastraße 4 D - 85774 Unterföhring Tyskland...
  • Page 94 1. Allmänna säkerhetsanvisningar 78 / 92 | SV manuals and user guides at all-guides. 1. Allmänna säkerhetsanvisningar Eventuella omedelbara Signalord (ANSI Z535.6) effekter av bristande efterlevnad Död eller allvarlig FARA personskada (troligt) Död eller allvarlig skada VARNING (möjligt, men osannolikt) OBSERVERA Liten skada Skador på...
  • Page 95 1. Allmänna säkerhetsanvisningar 79 / 92 | SV manuals and user guides at all-guides. av skador. VARNING Blockerad åtkomst genom manipulering av produkten Om du ändrar produkten på egen hand kan fel uppstå och åtkomst via en dörr kan blockeras. Ändra endast produkten vid behov och endast ...
  • Page 96 1. Allmänna säkerhetsanvisningar 80 / 92 | SV manuals and user guides at all-guides. Skada på grund av vätskor Den här produkten innehåller elektroniska komponenter som kan skadas av alla typer av vätskor. Låt inte elektroniken komma i kontakt med vätskor. ...
  • Page 97 1. Allmänna säkerhetsanvisningar 81 / 92 | SV manuals and user guides at all-guides. Driftstörning på grund av radiostörning Den här produkten kan i vissa fall påverkas av elektromagnetiska eller magnetiska störningar. Produkten ska inte monteras eller placeras i omedelbar ...
  • Page 98 all -g ui de s. co...
  • Page 99 2. Montering 82 / 92 | SV manuals and user guides at all-guides. INFO Kvalifikationer krävs Installation och idrifttagning kräver specialiserad kunskap. Endast utbildad personal får installera och  driftsätta produkten. INFO Den tyska språkversionen är den ursprungliga bruksanvisningen. Andra språk (utarbetande på kontraktsspråket) är översättningar av originalinstruktionerna.
  • Page 100 2. Montering 83 / 92 | SV manuals and user guides at all-guides. tag i låsskivans öppningar (vrid eventuellt på vredet tills de hakar i). INFO Batteri-/monteringsnyckeln måste lika plant mot knoppens insida. 2. Håll fast vredet och vrid batteri-/monteringsnyckeln ca 30°...
  • Page 101 84 / 92 | SV manuals and user guides at all-guides. 5. Dra av knopplocket. 6. Sätt på knopplocket med LockNode så som visas. 7. Vrid knopplocket medurs till anslaget. Cylindern piper fyra gånger. 8. Dra det infällda handtaget utåt tills det ligger an mot knopplocket.
  • Page 102 3. Tekniska data 85 / 92 | SV manuals and user guides at all-guides. En cylinder med LockNode känns igen på den svarta ringen mellan det infällda handtaget och knopplocket. 3. Tekniska data Ø 30 mm × 25,2 mm (inkl. Mått knopplock) Vikt 12,7 g (inkl.
  • Page 103 4. Försäkran om överensstämmelse 86 / 92 | SV manuals and user guides at all-guides. -20 °C vid 100 %  batterikapacitet upp till +65 °C (drift) Temperaturområde -35 °C till +65 °C  (lagring) Via cylinder (3 V  Standby: Upp till 5 år ...
  • Page 104 all -g ui de s. co...
  • Page 105 5. Hjälp och ytterligare information 87 / 92 | SV manuals and user guides at all-guides. 2012/19/EU "WEEE"  liksom förordningen (EG) 1907/2006 "REACH"  Den fullständiga texten till EU-försäkran om https:// överensstämmelse finns på följande internetadress: www.simons-voss.com/se/certifikat.html 5. Hjälp och ytterligare information Infomaterial/dokument Detaljerad information om drift och konfiguration samt andra dokument finns på...
  • Page 106 5. Hjälp och ytterligare information 88 / 92 | SV manuals and user guides at all-guides. Informationen är öppen Produkten (WN(M).LN.I(.WP)/MK.LN.I(.WP)) får inte  slängas i hushållssoporna utan ska lämnas in på en kommunal uppsamlingsplats för elektriskt och elektroniskt avfall i enlighet med direktiv 2012/19/EU. Defekta eller uttjänta batterier ska återvinnas i enlighet ...
  • Page 107 5. Hjälp och ytterligare information 89 / 92 | SV manuals and user guides at all-guides. support@simons-voss.com (System 3060, MobileKey) si-support@simons-voss.com (SmartIntego) SimonsVoss Technologies GmbH Feringastraße 4 85774 Unterföhring Tyskland...
  • Page 108 5. Hjälp och ytterligare information 90 / 92 | SV manuals and user guides at all-guides.
  • Page 109 5. Hjälp och ytterligare information 91 / 92 | SV manuals and user guides at all-guides.
  • Page 110 all -g ui de s. co...
  • Page 111 manuals and user guides at all-guides.
