5 Commande
32
Représentation de l'affichage (mode de fonction)
La zone d'affichage comprend au total trois lignes sur lesquelles sont affichées les
valeurs mesurées et/ou les grandeurs d'état (sens d'écoulement, bargraph etc). L'utili-
sateur a la possibilité de modifier l'affectation des lignes d'affichage à différentes gran-
deurs affichées et de l'adapter à ses besoins ( → Voir manuel "Description des fonc-
tions").
Mode multiplexage :
A chaque ligne peuvent être affectées au max. deux grandeurs d'affichage différentes.
Celles-ci sont affichées alternativement toutes les 10 secondes.
Messages erreurs
L'affichage et la représentation des erreurs systèmes/process sont décrits dans le
détail à la page 37 et suivantes.
Σ

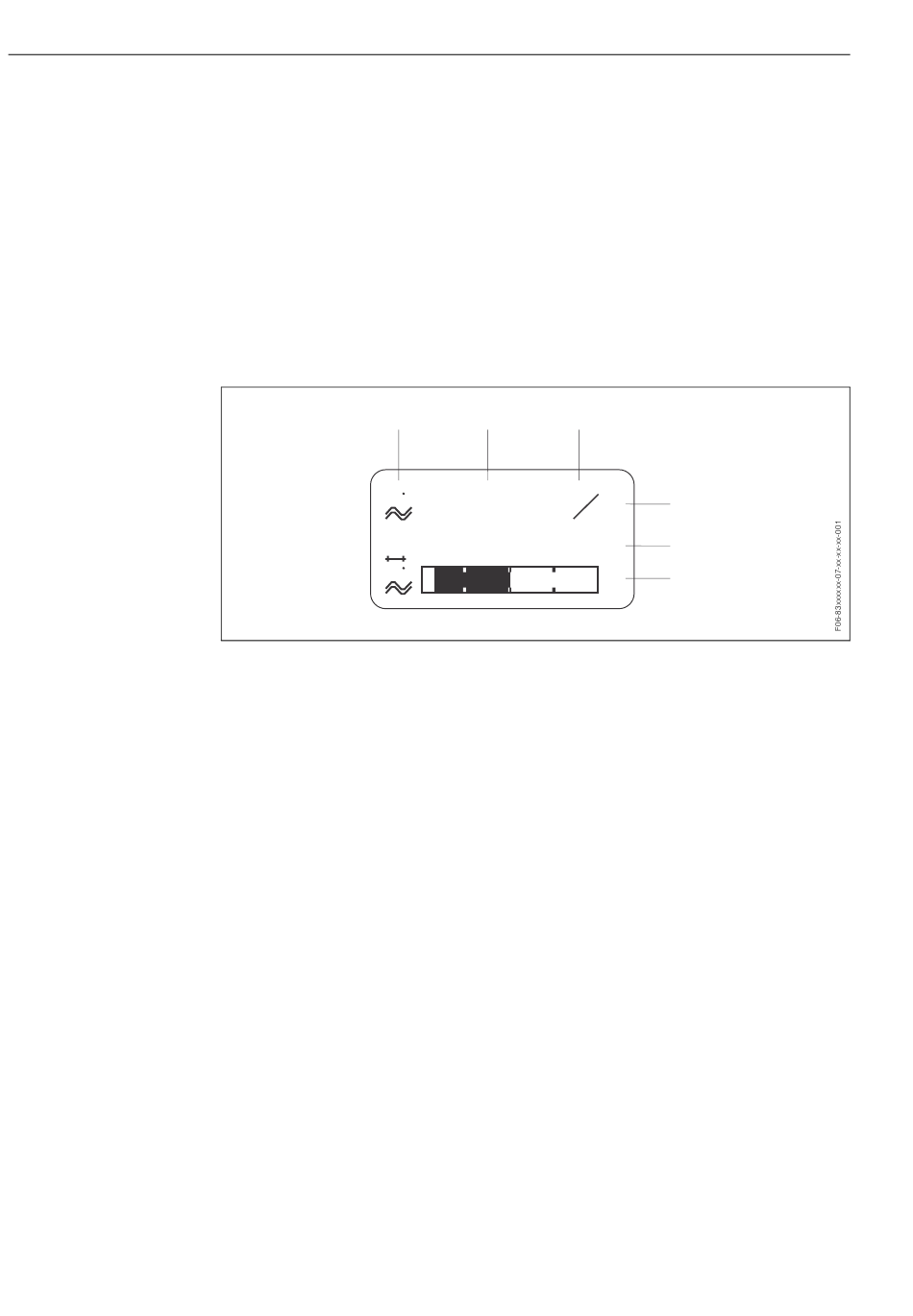

Fig. 23: Exemple d'affichage pour le mode de fonctionnement (position HOME)
1 Ligne principale : Représentation de valeurs mesurées principales, par ex. débit massique en [kg/h].
2 Ligne additionnelle : Représentation grandeurs mesure/d'état suppl., par ex. état compteur N° 3 en [t].
3 Ligne d'information : Représentation d'autres informations relatives aux grandeurs de mesure et d'état
comme par ex le bargraph de la valeur de fin d'échelle atteinte par le débit massique.
4 Zone d'affichage "Symboles d'info": Dans cette zone d'affichage apparaissent sous forme de symboles
des informations complémentaires sur les valeurs mesurées affichées. Un aperçu complet de tous les
symboles et de leur signification se trouve à la
5 Zone d'affichage "Valeurs mesurées" : Dans cette zone d'affichage apparaissent les valeurs mesurées
actuelles.
6 Zone d'affichage "Unité de mesure" : Dans cette zone apparaissent les unités de mesure/temps réglées
pour les valeurs mesurées actuelles.
Affichage fonctions complémentaires
Selon les options de la commande, l'affichage local dispose de fonctionnalités supplé-
mentaires :
Appareil sans soft de remplissage :
A partir de la position HOME on peut interroger un "menu info" avec les informations
suivantes en actionnant les touches +/– :
• Etats des compteurs (y compris dépassement)
• Valeurs ou états réels des entrées/sorties existantes
• Repère de l'appareil (librement réglable)
8
/3
→ Interrogation de différentes valeurs dans le menu info
Touche
) → Retour à la position HOME
Touche Esc (
Appareil avec soft de remplissage :
Pour les appareils avec soft de remplissage installé (F-CHIP, page 79 ) et ligne
d'affichage configurée en conséquence, les process de remplissage peuvent être
effectués ou pilotés directement via l'affichage local.
Une description détaillée figure à la → page 34 .
4 5
+24.502 kg
m
+1863.97 t
3
m
–50 +50
→
page 33 .
PROline Promass 83
6
1
h
2
%
3
