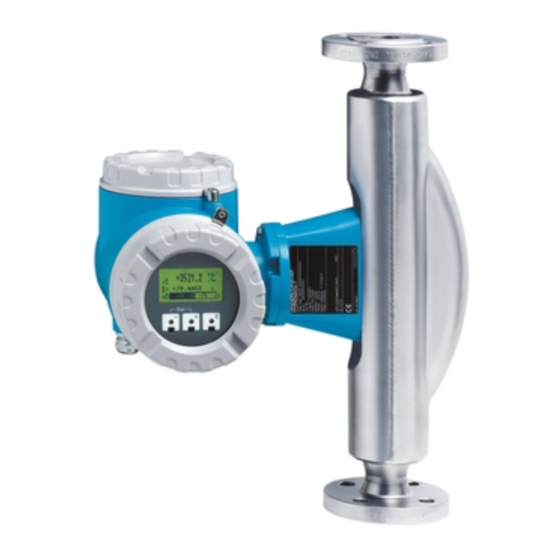

Débitmètre massique coriolis pour les transactions commerciales
Masquer les pouces Voir aussi pour Proline Promass 84:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Instructions condensées
Proline Promass 84
Débitmètre massique Coriolis
pour les transactions commerciales
Les présentes instructions sont condensées, elles ne remplacent pas
le manuel de mise en service fourni avec le matériel.
Des informations détaillées figurent dans le manuel de mise en
service et dans les autres documentations sur le CD-ROM fourni.
La documentation complète relative à l'appareil comprend :
• les présentes instructions condensées
• selon l'exécution de l'appareil :
– le manuel de mise en service et la description des fonctions
– les agréments et certificats
– les conseils de sécurité selon les agréments disponibles pour
l'appareil (par ex. protection contre les risques d'explosion,
directive des équipements sous pression etc.)
– les autres informations spécifiques à l'appareil
KA00025D/06/FR/13.11
71157220

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Proline Promass 84

Sommaire des Matières pour Endress+Hauser Proline Promass 84

  • Page 1 Instructions condensées Proline Promass 84 Débitmètre massique Coriolis pour les transactions commerciales Les présentes instructions sont condensées, elles ne remplacent pas le manuel de mise en service fourni avec le matériel. Des informations détaillées figurent dans le manuel de mise en service et dans les autres documentations sur le CD-ROM fourni.

  • Page 2: Table Des Matières

    Proline Promass 84 Sommaire 1 Conseils de sécurité........3 1.1 Utilisation conforme à...

  • Page 3: Conseils De Sécurité

    • Le personnel spécialisé doit s'assurer que l'appareil de mesure est correctement câblé et mis à la terre d'après les schémas de câblage. • Dans le cas de produits spéciaux, y compris les produits de nettoyage, Endress+Hauser vous apporte son aide pour déterminer la résistance à la corrosion des pièces en contact avec le produit.

  • Page 4: Symboles De Sécurité

    Les directives d'installation, valeurs de raccordement et conseils de sécurité qui y figurent doivent être respectés. • Pour toute question concernant les agréments, leur application et leur mise en pratique, n'hésitez pas à contacter Endress+Hauser. Symboles de sécurité Danger! "Danger" signale des activités ou procédures qui - si elles ne sont pas menées correctement - peuvent entrainer un risque de blessure ou un risque de sécurité.

  • Page 5: Montage

    Proline Promass 84 Montage Montage Transport au point de mesure • Transporter l'appareil dans son emballage d'origine jusqu'au point de mesure. • Les couvercles et capots fixés sur les raccords process évitent tout endommagement mécanique des capteurs au cours du transport et du stockage. De ce fait enlever les couvercles et capots uniquement au moment du montage.

  • Page 6: Point De Montage

    Montage Proline Promass 84 2.2.2 Point de montage Les points d'implantation suivants sont recommandés : • en amont de vannes, T, coudes etc. • côté pression de pompes (pour une pression du système élevée) • au point le plus bas d'une colonne montante (pour une pression du système élevée) Les points d'implantation suivants sont à...

  • Page 7: Montage

    Proline Promass 84 Montage 2.2.4 Chauffage Indications relatives au chauffage  manuel de mise en service correspondant sur CD-ROM. 2.2.5 Isolation thermique Indications relatives à l'isolation thermique  manuel de mise en service correspondant sur CD-ROM. 2.2.6 Longueurs droites d'entrée et de sortie Aucune longueur droite d'entrée ou de sortie est nécessaire.

  • Page 8: Rotation Boîtier De Protection En Acier Inox

    Montage Proline Promass 84 Rotation boîtier de protection en acier inox £ 180° £ 180° A0007661 Desserrer la broche filetée. max. 360° Tourner le boitier du transmetteur dans le sens des aiguilles d'une montre jusqu'en butée (fin du filetage). Tourner le transmetteur dans...

  • Page 9: Montage Boitier Mural

    Proline Promass 84 Montage 2.3.3 Montage boitier mural " Attention! • S'assurer que la température ambiante ne dépasse pas la gamme admissible. • Monter le boitier mural de manière à ce que les entrées de câble soient orientées vers le bas.

  • Page 10: Contrôle Du Montage

    Montage Proline Promass 84 Montage en armoire électrique +0.5 (+0.019) –0.5 (–0.019) 210 (8.27) +0.5 (+0.019) –0.5 (–0.019) 245 (9.65) mm (inch) ~110 (~4.33) A0007544 Contrôle du montage • L'appareil de mesure est-il endommagé (contrôle visuel)? • L'appareil de mesure correspond-il aux spécifications du point de mesure ? •...

  • Page 11: Câblage

    Proline Promass 84 Câblage Câblage Danger! Risque d'électrocution ! Pièces sous tension. • Ne jamais monter ou câbler l'appareil lorsqu'il est sous tension. • Avant la mise sous tension, relier la terre à la borne de terre du boitier. • Poser le câble d'alimentation et de signal de manière fixe.

  • Page 12: Raccordement De Différents Types De Boitier

    Câblage Proline Promass 84 Raccordement de différents types de boitier Câblage à l'aide du schéma de raccordement adhésif. 3.1.1 Version compacte Raccordement transmetteur : Schéma de raccordement à l'intérieur du couvercle du compartiment de raccordement Câble d'alimentation Câble de signal ou câble de bus de terrain...

  • Page 13: Protection

    Proline Promass 84 Câblage Protection Les appareils remplissent toutes les exigences de IP 67. Après montage sur le terrain ou après des travaux de maintenance il est indispensable de respecter les points suivants afin de garantir le maintien de la protection IP 67 : •...

  • Page 14: Réglages De Hardware

    Réglages de hardware Proline Promass 84 Réglages de hardware Ce chapitre ne reprend que les réglages de hardware nécessaires pour la mise en service. Tous les autres réglages (par ex. configuration sorties, protection en écriture etc.) sont décrits dans le manuel de mise en service correspondant sur CD-ROM.
  • Page 15 Proline Promass 84 Réglages de hardware Modbus RS485 OFF ON Gamme d'adressage de l'appareil : 1…247 Réglage usine : 247 Micro-commutateur pour l'adresse d'appareil, exemple représenté : 1+16+32 = adresse d'appareil 49 Micro-commutateur pour le mode adresse (Nature et type d'adressage) : –...

  • Page 16: Résistances De Terminaison

    Réglages de hardware Proline Promass 84 Résistances de terminaison Remarque! Si l'appareil de mesure est utilisé à la fin d'un segment de bus, il est nécessaire de prévoir une terminaison. Ceci peut être réalisé dans l'appareil de mesure via le réglage des résistances de terminaison sur la platine E/S.

  • Page 17: Mise En Service

    Proline Promass 84 Mise en service Mise en service Mettre l'appareil de mesure sous tension Après le montage (contrôle de l'implantation réussi), le câblage (contrôle des raccordements réussi) et le cas échéant les réglages hardware nécessaires, il est possible de mettre l'appareil sous tension (voir plaque signalétique).

  • Page 18: Configuration

    Mise en service Proline Promass 84 Configuration 5.2.1 Eléments d'affichage Lignes/zones d'affichage Ligne principale pour les valeurs mesurées principales +24.502 Ligne additionnelle pour les grandeurs de mesure/d'état supplémentaires Ligne info par ex. pour représentation par bargraph +1863.97 Symboles info par ex. débit volumique –50...

  • Page 19: Navigation Dans La Matrice De Programmation

    Proline Promass 84 Mise en service Navigation dans la matrice de programmation > 3 s – – – – – – – – A0007665 Accès à la matrice de programmation (en partant de l'affichage des valeurs mesurées) Sélection du bloc (par ex. INTERFACE UTILI.) Valider la sélection...

  • Page 20: Affichage Du Quick Setup De Mise En Service

    Mise en service Proline Promass 84 Affichage du Quick Setup de mise en service Avec le Quick Setup toutes les fonctions nécessaires à la mise en service sont automatiquement affichées. Les fonctions peuvent être modifiées et de ce fait adaptées à chaque process.

  • Page 21: Réglages Software

    Proline Promass 84 Mise en service Réglages software 5.5.1 Adresse d'appareil Doit être réglée pour les appareils de mesure avec les types de communication suivants : • Modbus RS485 Gamme adresses d'appareil 1…247, réglage usine 247 L'adresse d'appareil peut être réglée via : •...

  • Page 22: Transactions Commerciales

    Mise en service Proline Promass 84 Transactions commerciales Toutes les informations relatives à l'utilisation de l'appareil de mesure pour des transactions commerciales se trouvent dans le manuel de mise en service correspondant sur CD-ROM. Vous y trouverez des informations sur les thèmes suivants : •...

  • Page 23: Suppression De Défauts

    Proline Promass 84 Mise en service Suppression de défauts Sont décrits ici tous les messages d'erreur pouvant être affichés lors de la mise en service d'un appareil de mesure. Description complète de tous les messages d'erreur Mise en service sur CD-ROM.
  • Page 24 KA00025D/06/FR/13.11 71157220 FM+SGML 9.0...
