PROline Promass 83
Endress+Hauser
La proposition d'installation à la fig. 5 permet cependant un montage dans une conduite
verticale. Les restrictions ou la mise en place d'une vanne de section inférieure au
diamètre nominal évitent la vidange du capteur pendant la mesure.

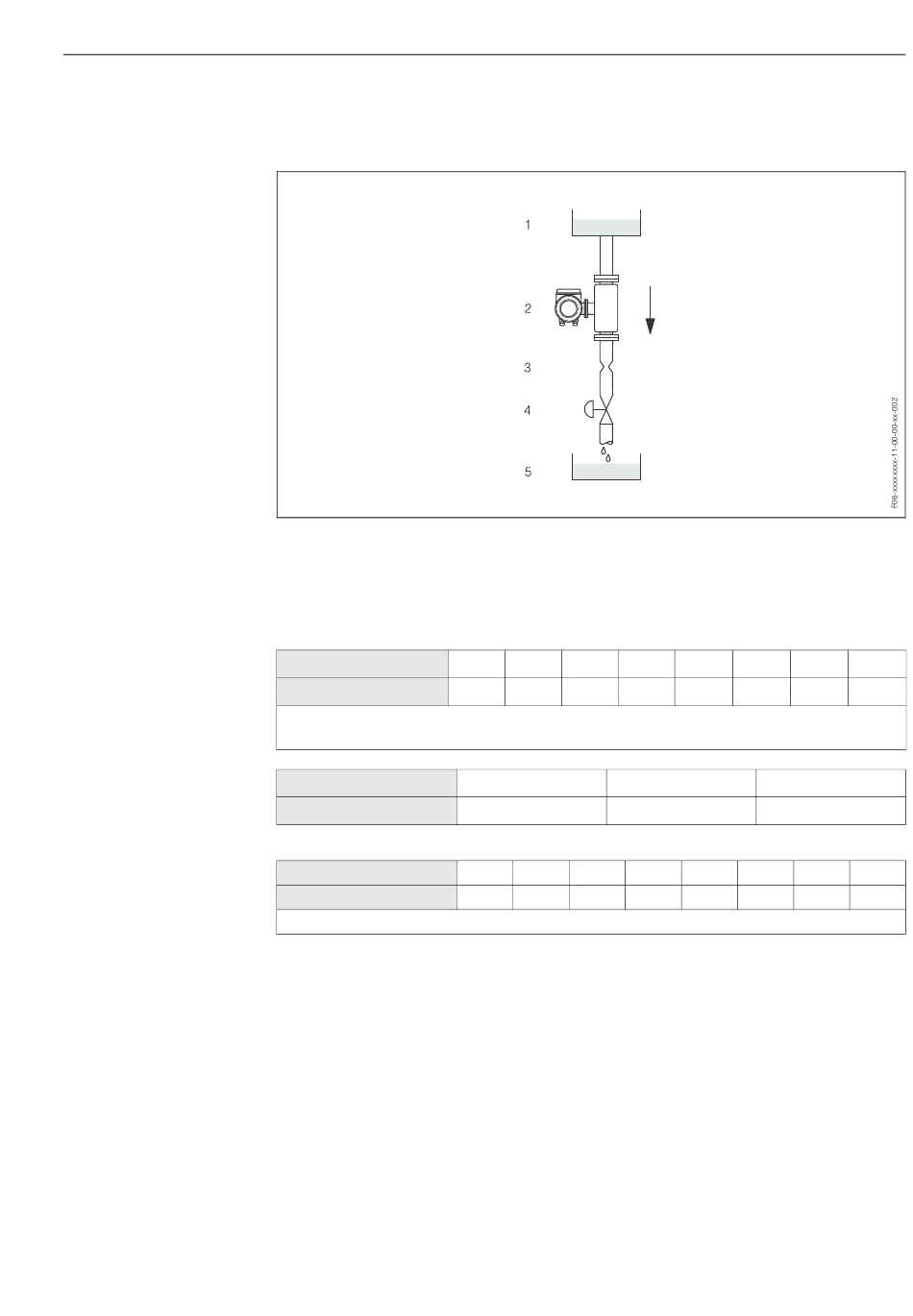

Fig. 5: Montage dans une conduite verticale (par ex. applications de dosage)
1 Réservoir
2 Capteur
3 Vanne, restriction (voir tableau)
4 Vanne
5 Réservoir de remplissage
Promass F, M, E / DN
Ø diaphragme, restriction
1)
seulement Promass F, M
2)
seulement Promass F
Promass A / DN
Ø diaphragme, restriction
Promass H, I / DN
Ø diaphragme, restriction
1)
DN 15, 25, 40 "FB" = Promass I avec continuité de diamètre intérieur
Pression du système
Il faut impérativement éviter la cavitation car elle peut influencer l'oscillation du tube de
mesure. Il n'y a pas de précautions particulières à prendre lorsque les caractéristiques
du produit à mesurer sont similaires à celles de l'eau.
Dans le cas de liquides ayant un point d'ébullition très bas (hydrocarbures, solvants,
gaz liquéfiés) ou en présence d'une pompe aspirante, il faut veiller à maintenir une
pression supérieure à la pression de vapeur et à éviter que le liquide ne commence à
bouillir. De même, il faut éviter le dégazage des gaz contenus naturellement dans de
nombreux liquides. Une pression du système suffisamment élevée permet d'éviter de
tels effets.
Le montage du capteur se fera donc de préférence :
• du côté refoulement de pompes (pas de risque de dépression)
• au point le plus bas d'une colonne montante
8 15 25
6 mm 10 mm 14 mm 22 mm
1
0,8 mm
1)
8 15 15
6 mm 10 mm 15 mm
1)
40 50 80 100
28 mm 50 mm 65 mm
2
1,5 mm
1)
25 25 40
14 mm 24 mm 22 mm 35 mm
3 Montage
2) 2)
150
90 mm
4
3,0 mm
1)
40 50
28 mm
15
