PROline Promass 83
Ä
Endress+Hauser
4.2
Raccordement de la version séparée
4.2.1
Raccordement transmetteur
Danger !
• Risque d'électrocution ! Déconnecter l'appareil avant de l'ouvrir. Ne pas installer ni
câbler l'appareil sous tension. Un non respect de ces consignes peut entrainer la
destruction de composants électroniques.
• Risque d'électrocution ! Relier le fil de terre à la prise de terre du boitier avant de
mettre sous tension.
• Comparer les indications de la plaque signalétique avec la tension et la fréquence du
réseau local. De plus il convient de tenir compte des directives d'installation natio-
nales en vigueur.
1.
Dévisser le couvercle du compartiment de l'électronique du boitier du transmet-
teur.
2.
Faire passer le câble d'alimentation (a) et le câble de signal (b) à travers les entrées
correspondantes.
3.
Procéder au câblage :
– Schéma de raccordement (boitier aluminium) → fig. 16
– Schéma de raccordement (boitier inox) → fig. 17
– Schéma de raccordement (boitier mural) → fig. 18
– Occupation des bornes
4.
Visser le couvercle du compartiment de raccordement (f) à nouveau sur le boitier
du transmetteur.
b
a

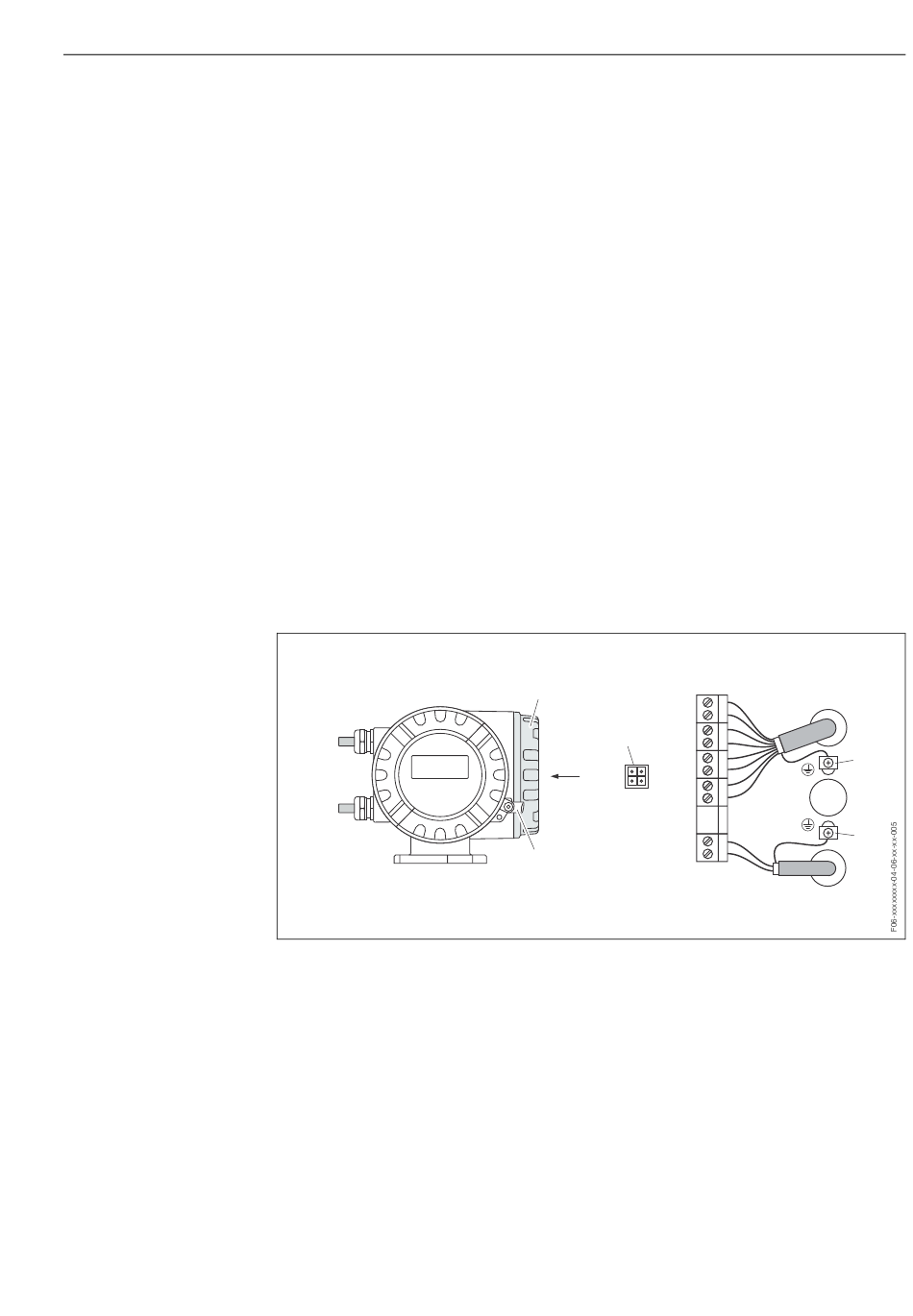

Fig. 16:
Raccordement du transmetteur (boitier de terrain en inox). Section de câble : max. 2,5 mm
a
Câble d'alimentation : 85...260 V AC, 20...55 V AC, 16...62 V DC
Borne N° 1: L1 pour AC, L+ pour DC
Borne N° 2: N pour AC, L
b
Câble de signal : Bornes N° 20–27
c
Borne pour fil de terre
d
Borne de terre pour blindage de câble de signal
e
Connecteur de service pour le raccordement de l'interface FXA 193 (FieldCheck, FieldTool)
f
Couvercle du compartiment de raccordement
g
Collier de sécurité
→ page 27
f
e
g
pour DC
page 27
– 27
+ 26
– 25
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+)
1
4 Câblage
b
d
c
a
2
25
