Type 6011

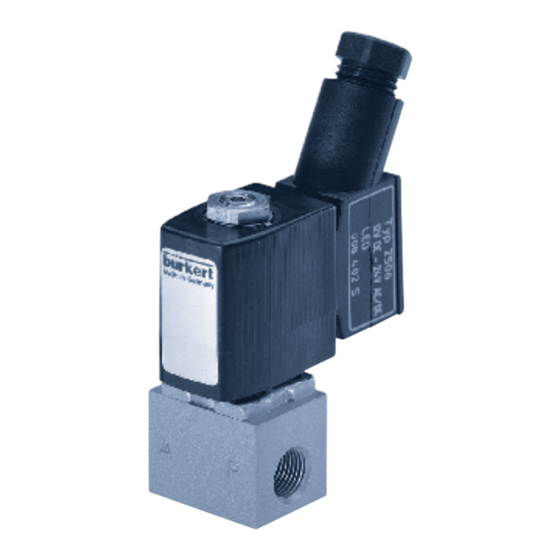

2/2-Way Mini Solenoid Valve
2/2-Wege-Mini-Magnetventil
Électrovanne mini à 2/2 voies
Operating Instructions
Bedienungsanleitung
EN
Manuel d'utilisation
Bürkert Fluid Control Systems
Sales Center
Christian-Bürkert-Str. 13-17
D-74653 Ingelfingen
Tel. + 49 (0) 7940 - 10 91 111
Fax + 49 (0) 7940 - 10 91 448
E-mail: info@de.buerkert.com
International address
www.burkert.com
Manuals and data sheets on the Internet: www.burkert.com
Bedienungsanleitungen und Datenblätter im Internet: www.buerkert.de
Manuel d'utilisation et fiches techniques sur Internet : www.buerkert.fr
© Bürkert Werke GmbH, 2015
Operating Instructions 1501/017_EU-ML_00803024 / Original DE
