Asphalte
Couche de mise à
niveau
Le couvercle doit être pourvu d'un dis-
positif de protection de chantier avant
de procéder aux travaux d'asphaltage.
Descente d'eaux pluviales/siphon
de cour corps de base DN 100
Panier à boue
Cadre de support avec grille
Rehausse
All manuals and user guides at all-guides.com

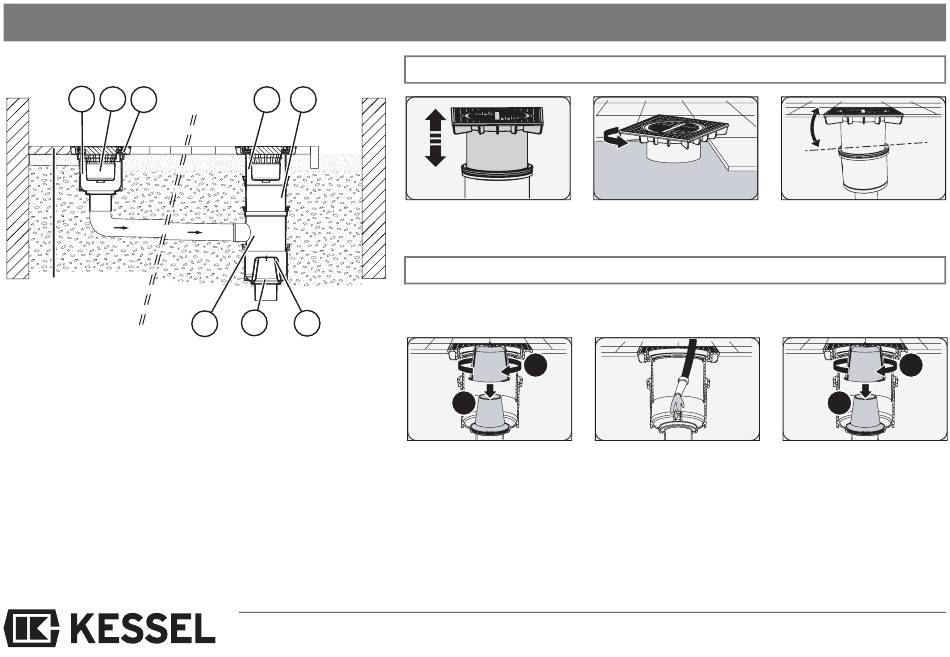

Conseils de pose et de montage
4
5
Chausée
en béton
1
6
7
Rallonge de rehausse
Rallonge de rehausse avec
arrivée latérale
Dispositif anti-odeur
Rehausse (pivotante, inclinable et réglable en hauteur)
Réglable télescopique en hauteur
jusqu'à 110 mm.
Nettoyage de la descente d'eaux pluviales, du siphon de sol et de cour
L À savoir : Dans le cas d'une pose en profondeur, il se peut que le dispositif anti-odeur ne puisse être
retiré qu'à l'aide de moyens auxiliaires (voir remarque à la page précédente).
2
1
Tourner la partie supérieure du
dispositif anti-odeur vers la gauche
et la retirer.
Desserrer la partie inférieure du
dispositif anti-odeur en la faisant
basculer et la retirer.
Possibilité de faire pivoter la rehaus-
se pour l'adapter au carrelage.
Section libre pour le nettoyage du
tuyau
6
La rehausse est inclinable jusqu'à
5° sans pour autant compromettre
l'étanchéité.
2
1
Appliquer un lubrifiant sur le
joint et enfoncer la partie inférieure
du dispositif anti-odeur vers le bas
dans le siège d'étanchéité.
Insérer la partie supérieure du
dispositif anti-odeur et la verrouiller
en la faisant tourner vers la droite.
