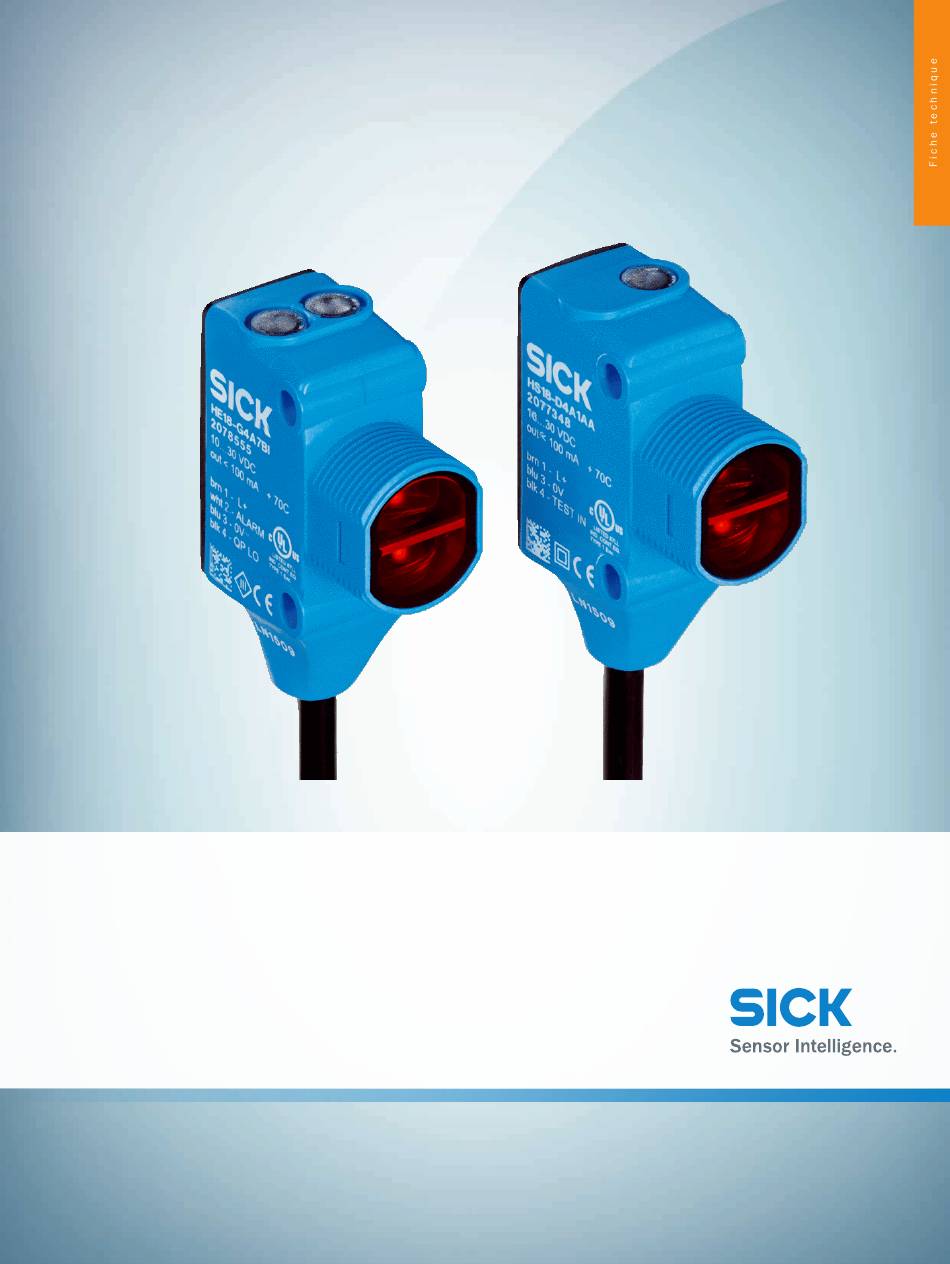

- Page 1 HSE18-A1G2AA SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES...
- Page 2 HSE18-A1G2AA | SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES Informations de commande Type Référence HSE18-A1G2AA 1070987 Autres modèles d'appareil et accessoires www.sick.com/SureSense illustration non contractuelle Caractéristiques techniques détaillées Caractéristiques Type d'appareil Capteurs photoélectriques Principe du capteur / de détection Barrière émetteur-récepteur Dimensions (l x H x P) 16,2 mm x 45,5 mm x 31,8 mm...
- Page 3 HSE18-A1G2AA | SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES Mécanique/électronique Tension d'alimentation 10 V ... 30 V CC Ondulation résiduelle < 5 V Consommation ≤ 20 mA Sortie de commutation Type de commutation Commutation sombre Détail sortie de commutation Sortie de commutation Q1 PNP, commutation sombre Sortie de commutation Q2 NPN, commutation sombre Courant de sortie I ≤ 100 mA...
- Page 4 HSE18-A1G2AA | SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES ECl@ss 7.0 27270901 ECl@ss 8.0 27270901 ECl@ss 8.1 27270901 ECl@ss 9.0 27270901 ECl@ss 10.0 27270901 ECl@ss 11.0 27270901 ECl@ss 12.0 27270901 ETIM 5.0 EC002716 ETIM 6.0 EC002716 ETIM 7.0 EC002716 ETIM 8.0 EC002716 UNSPSC 16.0901...
- Page 5 HSE18-A1G2AA | SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES Plan coté (Dimensions en mm (inch)) 16.2 31.4 (0.64) (1.24) 10.1 (0.40) 10.5 (0.41) (0.30) (0.31) (0.04) M18 x 1 ① LED d'état jaune : état réception de lumière ② LED d'état verte : afficheur d'état ③ Trou de fixation M3 ④ Fermeture à...
- Page 6 HSE18-A1G2AA | SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES Caractéristique Lumière rouge Operating reserve 1,000 (16.40) (32.81) (49.21) (65.62) (82.02) Distance in m (feet) Taille du spot lumineux Lumière rouge mm (inch) 1,000 Dimensions in mm (inch) (39.37) Sensing range Horizontal Vertical 0.5 m (1.64 feet)
- Page 7 HSE18-A1G2AA | SureSense CAPTEURS PHOTOÉLECTRIQUES HYBRIDES Graphique de la portée (16.40) (32.81) (49.21) (65.62) (82.02) (98.43) Distance in m (feet) Sensing range Sensing range max. Fonctions 100 % 100 % 100 % 100 % 100 % 2022-09-15 19:11:18 | Fiche technique CAPTEURS PHOTOÉLECTRIQUES | SICK...
- Page 8 SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
