Manuels Connexes pour Krone TITAN 6/40 L
Sommaire des Matières pour Krone TITAN 6/40 L

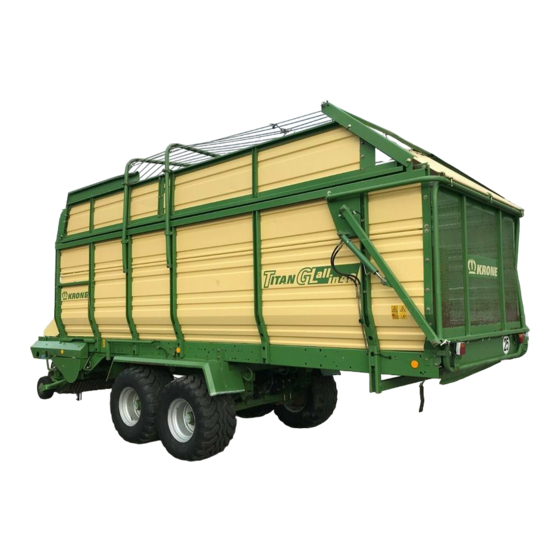

- Page 1 Notice d'utilisation 150 000 101 00 FR Ensileuse-autochargeuse pour coupe courte TITAN 6/40 L (à partir du n° de machine 368 500) TITAN 6/48 L TITAN 6/40 GL "all in" TITAN 6/48 GL "all in"...
-
Page 2: Déclaration De Conformité Ce
Ensileuse-autochargeuse Krone Types : Titan 6/40 L ; Titan 6/48 L; Titan 6/40 GL "all in"; Titan 6/48 GL "all in" auquel cette déclaration se rapporte, est conforme aux exigences fondamentales en matière de sécurité et de santé... -
Page 3: Avant-Propos
Commande de pièces de rechange Nous vous remercions de la confiance que vous nous témoignez en faisant l'acquisition de cette machine. Maschinenfabrik Bernard Krone GmbH Lors de la remise de cette machine, le vendeur vous a Heinrich-Krone-Str. 10 D-48480 Spelle donné... -
Page 4: Table Des Matières
II. Table des matières Avant-propos ..........................3 Table des matières ........................4 III. Généralités ..........................5 Emplacement des autocollants de sécurité ................10 Emplacement des plaquettes d'indication de sécurité ............... 12 Vue d'ensemble sur l'ensileuse-autochargeuse de coupe TITAN GL ........13 Vue d'ensemble sur l'ensileuse-autochargeuse de coupe TITAN L ......... -
Page 5: Généralités
III. Consignes de sécurité générales 5. Avant chaque mise en service, veiller à ce que per- Utilisation conforme sonne ne se trouve à proximité de la machine L'ensileuse-autochargeuse de coupe courte est ex- (enfants !). clusivement conçue pour les travaux agricoles usuels Veillez à... -
Page 6: Fonctionnement De La Prise De Force
5. Le freinage au moyen des roues doit être exclu lors de 20.Porter impérativement des lunettes de protection lors tout déplacement avec la remorque (verrouiller les l'affûtage des lames. pédales) ! 21.Il est interdit de séjourner dans la zone des revêtements 6. -
Page 7: Installation Hydraulique
8. Avant d'embrayer la prise de force, s'assurer que le L'inversion des raccords occasionnant desréactions régime de la prise de force du tracteur sélectionné inverses aux fonctions désirées, par exemple, levée/ concorde avec le régime de l'appareil admis ! descente, occasionne uurisque d'accident corporel! 9. - Page 8 Maintenance 1. Procéder aux travaux de remise en état, de main- tenance et de nettoyage ainsi qu'à l'élimination des défauts de fonctionnement uniquement lorsque l'en- traînement est débrayé et le moteur coupé ! Retirer la clé de contact ! 2. Contrôler régulièrement la solidité de la fixation des écrous et des vis et les resserrer si nécessaire ! 3.
-
Page 10: Emplacement Des Autocollants De Sécurité
Introduction L'ensileuse-autochargeuse de coupe courte KRONE est équipée de tous les dispositifs de sécurité (dispositifs de protection) nécessaires. Il est impossible de protéger intégralement tous les emplacements dangereux de cette machine sous peine d'en affecter le fonctionnement. Les autres points dangereux sont signalés sur la machine par l'indication "danger". - Page 11 939 100-4 540/ MAX. Lire et respecter la notice MAX. d'utilisation et les consignes de sécurité avant la mise en service. Le régime de la prise de force ne doit pas dépasser 540 t/min ! La pression hydraulique max. ne doit pas dépasser 200 bars.
-
Page 12: Emplacement Des Plaquettes D'indication De Sécurité
Emplacement des plaquettes d'indication de sécurité 3 10 droite droite + droite droite droite gauche 939 218-1 (1x) 25 km 939 110-1 (1x) 939 299-1 (1x) 942 042-1 (1x) 939 145-1 (1x) 40 km Bei Knickdeichsel Uniquement pour système de 939 159-1 (1x) 62 km marche arrière automatique... -
Page 13: Vue D'ensemble Sur L'ensileuse-Autochargeuse De Coupe Titan Gl
Vue d'ensemble sur l'ensileuse-autochargeuse de coupe «TITAN GL» 9 10 6. Arrêt automatique du fond mouvant 1. Coffret électrique 7. Roues de jauge latérales pour le ramasseur 2. Timon (timon articulé hydraulique) 8. Lame 3. Tambours de coupe et de convoyage 9. -
Page 14: Vue D'ensemble Sur L'ensileuse-Autochargeuse De Coupe Titan L
Vue d'ensemble sur l'ensileuse-autochargeuse de coupe 1. Coffret électrique 6. Structure râtelier repliable (uniquement dans le cas de la commande 7. Clé à plusieurs usages électromagnétique) 8. Arrêt automatique du fond mouvant 2. Timon (timon articulé hydraulique) 9. Roues de jauge latérales pour le ramasseur 3. -
Page 15: Caractéristiques Techniques
8000 8000 8000 Charge sur le timon 1000 1000 1000 1000 Dispositif de sécurité contre les corps étrangers KRONE «Non-Stop» en série Longueur de coupe pour 4 lames env. mm 9 lames env. mm 18 lames env. mm 35 lames env. -
Page 16: Equipement Normal / Equipement Spécial Titan L
Equipement TITAN L Equipement normal Equipement spécial Ramasseur poussé, zingué à chaud Arbre à cardan à grand angle sur les deux côtés Timon d'attelage, progressif sur broches filetées Timon articulé hydraulique (incl. robinet d'arrêt) Frein de compression avec système automatique de 4 roues d'appui arrière pour le ramasseur marche arrière Essieu à... -
Page 17: Equipement Normal / Equipement Spécial Titan Gl
Equipement TITAN GL «all in» Equipement normal Equipement spécial Ramasseur poussé, zingué à chaud 4 roues d'appui arrière pour le ramasseur Timon articulé hydraulique (2 vérins, à double effet) Commande de confort électromagnétique incl. robinet d'arrêt Essieu à suspension indépendante des roues, type Réglable en hauteur au moyen de broches filetées «Norvégien»... -
Page 18: Attelage De La Titan Au Tracteur
Attelage de la Titan au tracteur Lorsque le véhicule est attelé, la distance entre le bord supérieur du châssis et le sol doit être de 1,10 m. Les réglages au cours de l'utilisation peuvent être réalisés de la façon suivante : arrêter le véhicule sur la roue d'appui afin que la pression provienne du vérin. -
Page 19: Avant La Première Utilisation
Avant la première utilisation Procéder impérativement aux contrôles suivants avant d'utiliser l'ensileuse-autochargeuse de coupe «TITAN» : 1. Tous les points de lubrification et les engrenages sont garnis de graisse ou d'huile. Contrôler cependant tous les points de lubrification et les engrenages pour des raisons de sécurité... -
Page 20: Arbre À Cardan
Arbres à cardan Accouplement de l'arbre à cardan Nettoyer et graisser la prise de force du tracteur et celle de l'appareil. Fermeture rapide QS Tirer le manchon coulissant vers l'arrière jusqu'à ce qu'il reste en position ouverte. Enfiler l'arbre à cardan sur la prise de force jusqu'à ce que la fermeture QS s'enclenche automatiquement. - Page 21 Le couple de rotation intégral est à nouveau à disposition dès que la prise de force est réembrayée. Régime d la prise d. f. TITAN 6/40 L 1490 TITAN 6/48 L 1490 TITAN 6/40 GL"all in"...
-
Page 22: Mise En Service De L'installation De Freinage À Air Comprimé
Mise en service de l'installation de freinage à air comprimé (équipement spécial) 1. Brancher les raccords rapides «Réserve» (couleur rouge) et «Frein» (couleur jaune) des poumons de frein au tracteur. Ce faisant, veiller à une pose sûre des poumons. 2. Mode d'action et réglage de la soupape de limitation de pression réglable à... -
Page 23: Mise En Service De L'installation Hydraulique Avec Commande Électromagnétique
Mise en service de l'installation hydrau- Instructions de commande lique avec commande électromagnétique électromagnétique standard L'ensileuse-autochargeuse est équipée d'électrovannes qui permettent de présélectionner les fonctions 1. Accoupler le tracteur et l'arbre à cardan comme décrit. hydrauliques du véhicule au niveau du coffret électrique, 2. -
Page 24: Fonction Du Coffret Électrique Dans Le Cas De La Commande Standard
Fonction du coffret électrique dans le cas de la commande standard (types L) Coffret électrique types L Le coffret électrique destiné aux électrovannes hydrauliques est fixé dans la cabine du tracteur à portée de main du conducteur au moyen du fourreau de fixation fourni (12). -
Page 25: Le Bloc Électrovanne Dans Le Cas De La Commande Standard
Le bloc électrovanne dans le cas de la BLOC HYDRAULIQUE STANDARD TYPES GL ET L commande standard (uniquement pour se trouve sur la partie avant droite du côté frontal du UNITÉ VANNE POUR véhicule au-dessous du carter. VÉRINS À DOUBLE EFFET DU HAYON Les vannes sont équipées d'un «Commande manuelle ARRIÈRE DANS LE CAS... -
Page 26: Bloc Hydraulique De Confort Types L
Bloc hydraulique de confort type L Schéma de fonctionnement ELECTROVANNES/ VIS A FENTE FONCTIONS RELEVER ABAISSER RELEVER ABAISSER RELEVER ABAISSER RELEVER ABAISSER RELEVER ABAISSER VERS L'ARRIERE Bloc hydraulique de confort type L en équipement maximum VIS DU SYSTEME HYDRAULIQUE (1) -
Page 27: Bloc Hydraulique De Confort Types Gl
Bloc hydraulique de confort type GL Schéma de fonctionnement ELECTROVANNES/ VIS A FENTE FONCTIONS RELEVER ABAISSER RELEVER ABAISSER RELEVER ABAISSER RELEVER ABAISSER VERS L'ARRIERE Bloc hydraulique de confort type GL en équipement maximum VIS DU SYSTEME HYDRAULIQUE (1) -
Page 28: Utilisation De La Commande De Confort Électromagnétique
Utilisation de la commande de confort électromagnétique L'ensileuse-autochargeuse est équipée d'électrovannes. Placer le distributeur hydraulique du tracteur sur «Pression» (huile en circulation) et bloquer le levier de commande dans cette position. En actionnant le commutateur électrique respectif on commande la fonction hydraulique souhaitée. -
Page 29: Réglage Du Dispositif De Sécurité Contre Les Corps Étrangers, Réglage Des Lames, Montage Et Démontage Des Lames
Attention : Contrôler le réglage correct du dispositif de sécurité de la lame de temps à autre et le réa- juster si nécessaire. Contrôler toutes les lames quotidiennement. N'affûter que la face lisse de la lame. De préférence avec un dispositif d'affûtage KRONE. -
Page 30: Réglage Hydraulique Des Lames En Position
Réglage des lames Tourner le levier (5) de 180°, l'axe de blocage est ainsi relevé. Pour faciliter la rotation du levier (5), déplacer légèrement la clé à plusieurs usages (6) montée. Régler ensuite le nombre de lames souhaité sur les deux côtés du véhicule en tournant les axes de commande des lames au moyen de la clé... -
Page 31: Montage Et Démontage Des Lames De Coupe
Montage et démontage des lames de coupe Lors du montage et du démontage des lames, l'axe de commande des lames doit être positionné de sorte que toutes les lames puissent basculer librement (position «0»). Ne tourner qu'ensuite le levier de la tige de la lame de la position (1) à... -
Page 32: Tension Automatique Du Fond Mouvant
Tension automatique du fond mouvant Le fond mouvant de l'ensileuse-autochargeuse de coupe courte «TITAN» est tendu automatiquement. Contrôler la capacité de fonctionnement du dispositif de tension. Si la chaîne du fond mouvant s'est tant allongée à la suite d'un fonctionnement prolongé que la tension automatique n'est plus garantie, retirer 2 ou 4 maillons de la chaîne. -
Page 33: Roues De Jauge Arrière Du Ramasseur
Roues de jauge arrière du ramasseur (demande spéciale) En sols boueux le ramasseur peut également être équipé de 4 roues de jauge supplémentaires arrière. Les roues de jauge arrière doivent être réglées en hauteur sur une surface plane lorsque le ramasseur est abaissé de sorte qu'elles soient réglées à... -
Page 34: Hayon Arrière À Commande Hydraulique
25 L). Dès que les crochets de fermeture sont soulevés ou Hayon arrière à commande hydraulique qu'ils ne sont pas correctement fermés, une lampe d'alerte et mise hors service automatique du fond rouge s'allume à l'avant du coffret électrique de sorte que mouvant (types L) le conducteur du tracteur peut voir, sans descendre du tracteur, si le hayon arrière est verrouillé... -
Page 35: Hayon Arrière À Commande Hydraulique Pour Les Types Gl
Hayon arrière à commande hydraulique Mise hors service automatique du fond pour les types GL mouvant Une fois le véhicule rempli, le dispositif d'avancement Le hayon arrière se compose de deux parties ; il est est peut être arrêté au moyen d'un interrupteur-limiteur ouvert et fermé... -
Page 36: Utilisation Pratique Lors Du Chargement
Utilisation pratique lors du chargement 1.1 Enclencher le nombre de lames souhaité (voir page 32). Jusqu'au premier ensilage, il ne faudrait rouler qu'avec le nombre de lames nécessaire au ramassage de produits verts. 1.2 Régler la chicane en fonction de la profondeur d'andain et du produit chargé. -
Page 37: Position De Blocage Du Timon Articulé (Équipement Spécial)
5. Eviter un pressage trop fort. Enclencher l'avance en temps opportun. Enclencher le fond mouvant dans le cas de fourrage vert ou de feuilles de betteraves lorsque le produit à charger a atteint une hauteur d'env. 1 m dans le véhicule. -
Page 38: Déchargement
Déchargement 1.1 Dans le cas d'un hayon arrière à commande hydraulique (fig. 2) Le hayon arrière peut être ouvert hydrauliquement à partir du tracteur. Actionner le commutateur jusqu'à ce que le hayon arrière soit complètement ouvert. 2. Utiliser le timon articulé hydraulique pour passer sur des silos couloir. -
Page 39: Que Peut On Faire Si
QUE PEUT ON FAIRE SI ... 1..le limiteur de couple réagit lors du chargement ? Contrôle : a) Le tambour de convoyage s'est-il bouché ? b) Les lames sont-elles endommagées ou émoussées ? c) Le produit à charger est-il compressé trop fortement dans le canal supérieur ? Remède : La vitesse d'avancement est trop élevée. -
Page 40: Maintenance Et Entretien
Maintenance et entretien Consignes de sécurité spéciales • Les travaux de remise en état, d'entretien, de maintenance et de nettoyage ne doivent être effectués que lorsque la machine est immobilisée. Couper le moteur et retirer la clé de contact. • Bloquer l'ensileuse-autochargeuse et le tracteur afin d'éviter un démarrage accidentel. -
Page 41: Pneumatiques
Pneumatiques • Les travaux de réparation au niveau des pneumatiques ne doivent être effectués que par des spécialistes et au moyen d'un outil de montage approprié. • Arrêter l'ensileuse-autochargeuse sur un sol solide et plat. La bloquer au moyen de cales afin d'éviter un démarrage accidentel. -
Page 42: Pneumatiques Pour Marche Rapide (Force Portante À 62 Km/H)
Tableau des valeurs relatives aux pneumatiques ø pneumatique Largeur Force portante Force portante Pression à 25 km/h à 40 km/h de gonflage (max. Désignation du pneumatique 3,5 bar) kg 10.0/75-15.3/8 PR 1670 1330 11.5/80-15.3/8 PR 2100 1675 11.5/80-15.3/10 PR 2420 1930 15.0/55-17/10 PR 2600... -
Page 43: Plan De Lubrification
Plan de lubrification... -
Page 44: Points De Lubrification Importants
Les points de lubrification importants de l'ensileuse-autochargeuse ainsi que le nombre de graisseurs sont mentionnés dans le tableau suivant. Nombre de graisseurs Points de lubrification (Titan 6/40 L/GL, 6/48 L/GL) Transporteur à râteaux Bielle pour transporteur à râteaux, Rechenseitig Bielle pour transporteur à râteaux, Kurbelwellenseitig Roue à... -
Page 45: Equipement Spécial Lubrification Centrale De L'agrégat De Coupe Et De Convoyage
Equipement spécial Lubrification centrale de l'organe de coupe et de convoyage La chaîne de l'entraînement principal et les chaînes Si la TITAN est équipée d'une lubrification centrale pour d'entraînement du ramasseur sont automatiquement le convoyeur, un distributeur avec graisseurs se trouve alimentées en huile de lubrification à... -
Page 46: Contrôle De L'huile Et Vidange D'huile
Contrôle de l'huile et vidange d'huile Contrôler de temps à autre le niveau d'huile dans les engrenages. Utiliser de l'huile SAE 90 pour les compléter. Vidanger l'huile une fois par an. A cet effet, laisser l'huile s'écouler et remplir à nouveau l'engrenage avec de l'huile à... -
Page 47: Conseils De Maintenance Et De Réglage
Conseils de maintenance et de réglage Système 2000 DE MARCHE ARRIERE AUTOMATIQUE Installation de freinage MARCHE ARRIERE AUTOMATIQUE avec frein sur roue Système 2000 A) Conseils d'ordre général Ces conseils font partie des prescriptions de garantie. Nous n'accordons aucune prestation de garantie en cas d'usure naturelle, d'imperfections engendrées par une sollicitation excessive ou des modifications. -
Page 48: Utilisation, Manipulation
C) Utilisation, manipulation Le système de freinage fonctionne de façon entièrement automatique, il ne requiert pas de manipulation spéciale. Veuillez respecter les conseils suivants lors de l'utilisation du levier de freinage manuel : Serrer le levier de freinage manuel avec force et le déplacer sur le point mort (7 dents min.). -
Page 49: Trou D'observation De L'usure Des Garnitures
F) Tous les 5000 km ou tous les ans Eliminer les bouchons dans les trous d'observation, contrôler les garnitures de frein ou remplacer les mâchoires de frein en cas d'endommagement ou si les garnitures de frein sont inférieures à 4 mm. Réajuster l'installation de freinage au niveau du dispositif de transmission dans le cas de nouveaux véhicules... -
Page 50: Défectuosités Et Causes Possibles
H) Défectuosités et causes possibles Défectuosités Cause Remède Effet de freinage trop faible La tige de traction Réajustement s'enfile complètement Garnitures non rentrées Amélioration après quelques freinages Pertes par frottement Contrôler le dispositif de transmission, importantes huiler si nécessaire Conduite en marche arrière dure Installation de freinage réglée Procéder à... -
Page 51: Maintenance Et Entretien De L'installation De Freinage À Air Comprimé
Maintenance et entretien de l'installation de freinage à air comprimé 2) Filtre à air pour conduites rigides 1) Raccords échangeables Utilisation : Le filtre à air destiné aux conduites rigides est monté à l'avant du clapet de frein à air comprimé. Il nettoie l'air comprimé... -
Page 52: Réservoir À Air Comprimé
3) Réservoir à air comprimé Vanne de purge d'eau, commande manuelle Titan 45-2 Titan 45-1 Utilisation : Le réservoir à air comprimé accumule l'air comprimé transporté par le compresseur. De l'eau condensée La vanne de purge d'eau est montée pour la purge d'air peut s'accumuler dans le réservoir à... -
Page 53: Consignes De Maintenance Pour Le Filtre Haute-Pression
Consignes de maintenance pour le filtre haute-pression Toutes les Titan munies d'une installation hydraulique de confort sont équipées d'un filtre haute-pression situé dans la conduite de pression reliée au bloc de com- mande. Changer la cartouche du filtre (3) après chaque saison ! Démontage 1. -
Page 54: Schéma De Raccordement Hydraulique
Schéma de raccordement hydraulique Titan GL avec commande standard HYDR.HECKKLAPPENOEFFNUNG Ouverture hydraulique du hayon arriére Entraînement du KRATZBODENANTRIEB fond mouvant Reglage 0 lame hydraulique HYDR.MESSER 0-SCHALTUNG Relevage hydraulique du ramasseur HYDR.PICK-UP AUSHEBUNG Timon articulé KNICKDEICHSEL Robinet d'arrêt ABSPERRHAHN d=2.5 Distributeur WEGEVENTIL Vanne de Vanne de... -
Page 55: Schéma De Raccordement Hydraulique Titan L Avec Commande Standard
Schéma de raccordement hydraulique Titan L avec commande standard Ouverture hydraulique du Entraînement du hayon arriére fond mouvant Régulateur d'écoulement Structure à repliage hydraulique a 3 voies (Equipement spécial) Réglage 0 lame hydraulique (Equipement spécial) Relevage hydraulique du ramasseur Timon articule Robinet d'arrêt Distributeur Vanne de... -
Page 56: Schéma De Raccordement Hydraulique Titan Gl Avec Commande Confort
Schéma de raccordement hydraulique Titan GL avec commande confort Timon articulé Ouverture hydraulique du hayon arriére Réglage 0 lame hydraulique Relevage hydraulique du ramasseur Soupape de non-retour 1. LEVER LE RAMASSEUR 2. ARRÊT LAME 3. POSITION FLOTTANTE 4. LEVER/ABAISSER LE RAMMASSEUR 5. -
Page 57: Schéma De Câblage Avec Commande Standard
Schéma de câblage Titan L avec commande standard Schéma de câblage standard Borne plate dans distributeur Circuit à la Batterie masse S1: Commutateur basculant marche-arrêt S2-S3-S4: Commutateur basculant marche-arret-arrêt 58, 59: 5T: Commutateur au plafond SID + S11: Commutateur de pression Y1–Y5: Fiche électrovanne 301 595-3... -
Page 58: Schéma De Câblage Titan Gl Avec Commande Standard
Schéma de câblage Titan GL avec commande standard 301 724-0... -
Page 59: Hivernage
La préparation et le montage des pièces est plus facile hors saison pour votre revendeur Krone. En outre, la machine est alors à nouveau en parfait état de fonctionnement pour la saison à venir. - Page 62 . . konsequent, kompetent Maschinenfabrik Bernard Krone GmbH Heinrich-Krone-Straße 10, D-48480 Spelle Postfach 11 63, D-48478 Spelle Phone +049 (0) 59 77/935-0 +049 (0) 59 77/935-339 Internet: http://www.krone.de eMail: info.ldm@krone.de...
