Caractéristiques et données techniques
pompe à chaleur éteinte (remplacement à température extérieure
particulièrement clémente).
B. Charge basse: pompe à chaleur active en modulation et générateur
auxiliaire éteint.
C. Charge moyenne/haute: pompe à chaleur active à pleine puissance
et générateur auxiliaire actif en modulation (intégration).

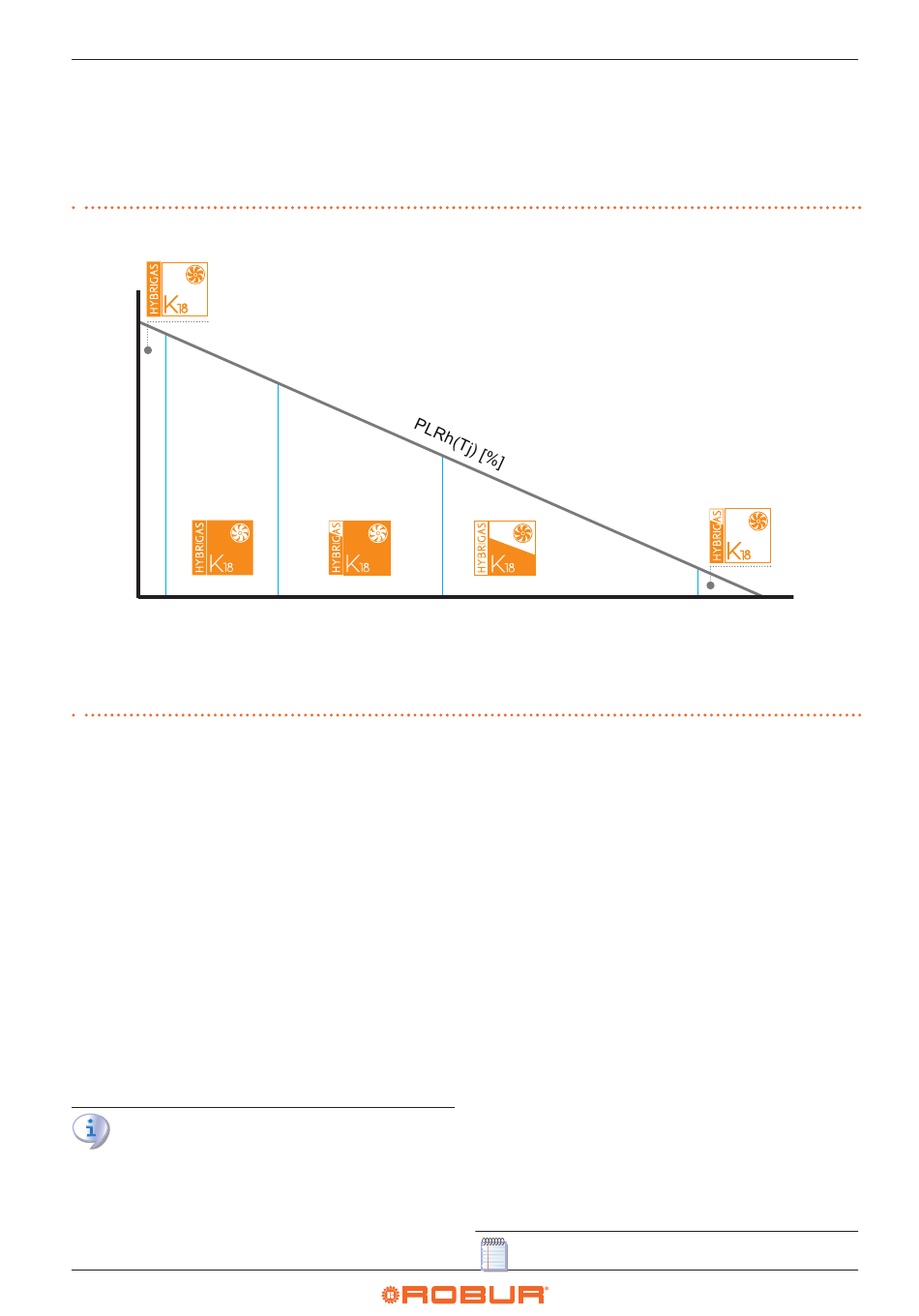

Figure 1.2 Diagramme système de réglage Armonia
100%
0%
Tj [°C] température extérieure
PLRh(Tj) [%] facteur de charge partielle de l'installation à la température extérieure Tj
A Pompe à chaleur éteinte. Générateur auxiliaire actif en modulation
B Pompe à chaleur active en modulation. Générateur auxiliaire éteint
En présence de demande thermique minimum (contexte A) la puis-
sance minimum de la pompe à chaleur pourrait être de toute façon
excessive par rapport au besoin. Dans ce cas il peut être avantageux
d'utiliser uniquement le générateur auxiliaire (mode remplacement) si
celui-ci a une capacité de modulation adéquate.
En présence de basse demande thermique (contexte B) sera active seu-
lement la pompe à chaleur en régime de modulation, alors que le géné-
rateur auxiliaire sera éteint.
À l'augmentation de la demande thermique (contexte C) la pompe à
chaleur atteindra la pleine puissance et, si elle ne réussit pas toutefois
à satisfaire la charge thermique, elle activera le générateur auxiliaire,
qui (si le modèle spécifique utilisé le permet) fonctionnera en régime
de modulation. La pompe à chaleur restera quoi qu'il en soit active et à
pleine puissance, par conséquent la puissance du générateur auxiliaire
s'ajoutera à celle de la pompe à chaleur (mode intégration).
Dans les moments de demande thermique élevée (contexte D) comme
par exemple durant la mise à régime de l'installation, la pompe à cha-
leur et le générateur auxiliaire fonctionneront tous les deux à la puis-
sance maximale, réduisant le temps nécessaire à la mise à régime et
garantissant le confort optimal même dans les conditions environne-
mentales les plus difficiles.
Si le dimensionnement de l'installation de chauffage est tel
à nécessiter, en conditions de demande thermique élevée
(contexte E), une température de l'eau plus élevée que celle
maximum pouvant être distribuée par la pompe à chaleur,
le générateur auxiliaire peut être activé en remplacement
de celle-ci. Dans ce type d'application la charge thermique
maximum du bâtiment doit être au maximum égale à la
puissance du générateur auxiliaire et non à la somme de la
8
E
D
D. Charge haute: puissance maximum pour une mise à régime plus
rapide (intégration).
E. Charge très haute: pompe à chaleur hors des limites opération-
nelles et générateur auxiliaire qui couvre en autonomie la charge
de projet (remplacement à basse température extérieure).
B
C
C Pompe à chaleur active à pleine puissance. Générateur auxiliaire actif en modulation
D Pompe à chaleur active à pleine puissance. Générateur auxiliaire actif à pleine
puissance
E Pompe à chaleur éteinte. Générateur auxiliaire actif à pleine puissance
puissance des deux appareils (mode remplacement).
Le générateur auxiliaire peut donc être géré selon quatre modes (voir
également le Paragraphe 5.3.6 p. 41 ):
Désactivé (le générateur auxiliaire n'intervient pas en aucun cas).
▶
Urgence (le générateur auxiliaire est activé seulement sur alarme
▶
du module pompe à chaleur).
Intégration (générateur auxiliaire actif le cas échéant pour l'inté-
▶
gration de la puissance thermique du module pompe à chaleur,
contextes B, C, et D).
Intégration et remplacement (comme dans le mode intégration,
▶
avec l'élément supplémentaire que la pompe à chaleur puisse être
désactivée et que fonctionne uniquement le générateur auxiliaire
en conditions environnementales particulières, contextes A et E).
1.1.6
Production d'ECS
L'appareil K18 Simplygas peut gérer de manière autonome la fonction
de charge du réservoir ECS si une sonde de température dans le réser-
voir tampon (disponible en option OSND004) est correctement reliée
et configurée.
Les modes de production d'ECS disponibles dans ce scénario sont limi-
tés aux fonctionnalités de base. Pour une gestion plus complète de la
production d'ECS, l'utilisation du contrôleur de système OQLT021 est
recommandée.
Si l'unité gère directement la production d'ECS, tout contact de de-
mande pour le service ECS a la fonction de commuter entre deux points
de consigne différents de la température du réservoir ECS, qui peuvent
être réglés au moyen de paramètres appropriés.
En présence du contrôleur du système OQLT021, la gestion de
1
A
T j
20°C
