Installateur électrique
Mise à la terre
„ L'appareil doit être relié à une installation de mise à la terre effi-
cace, réalisée en conformité avec les normes en vigueur.
„ Il est interdit d'utiliser les tuyaux du gaz comme mise à la terre.
Ségrégation des câbles
Tenir séparés physiquement les câbles de puissance de ceux
de signal.
Ne pas utiliser l'interrupteur d'alimentation électrique
pour démarrer/arrêter l'appareil
„ Ne jamais utiliser le sectionneur externe (GS) pour démarrer et
arrêter l'appareil, car à la longue, il peut s'endommager (des
coupures occasionnelles sont tolérés).
„ Pour démarrer et arrêter l'appareil, utiliser exclusivement le dis-
positif de contrôle prévu à cet effet.
4.2 CIRCUITS ÉLECTRIQUES
Les branchements électriques prévoient:
A. Alimentation électrique (Paragraphe 4.3 p. 31 ).
B. Dispositif de contrôle chauffage (Paragraphe 4.4 p. 31 ).
C. Système de contrôle de la production d'ECS (Paragraphe
4.4.2 p. 32 ).
D. Vanne de déviation pour production d'ECS (Paragraphe 4.5 p. 32 ).
E. Lampe de signalisation alarme (en l'absence du contrôleur de sys-
tème, en option, Paragraphe 4.6 p. 33 ).
F. Réinitialisation des erreurs de l'unité à distance (en l'absence du
contrôleur de système, en option, Paragraphe 4.7 p. 34 ).
G. Sondes de température (en l'absence de contrôleur de système:
Paragraphe 4.8 p. 34 ; en présence de contrôleur de système: ma-
nuel d'installation du contrôleur de système).
H. Générateur auxiliaire (si prévu, Paragraphe 4.9 p. 35 ).
I. Kit basse température OKBT015 en option (Paragraphe 4.10 p. 36 ).
30

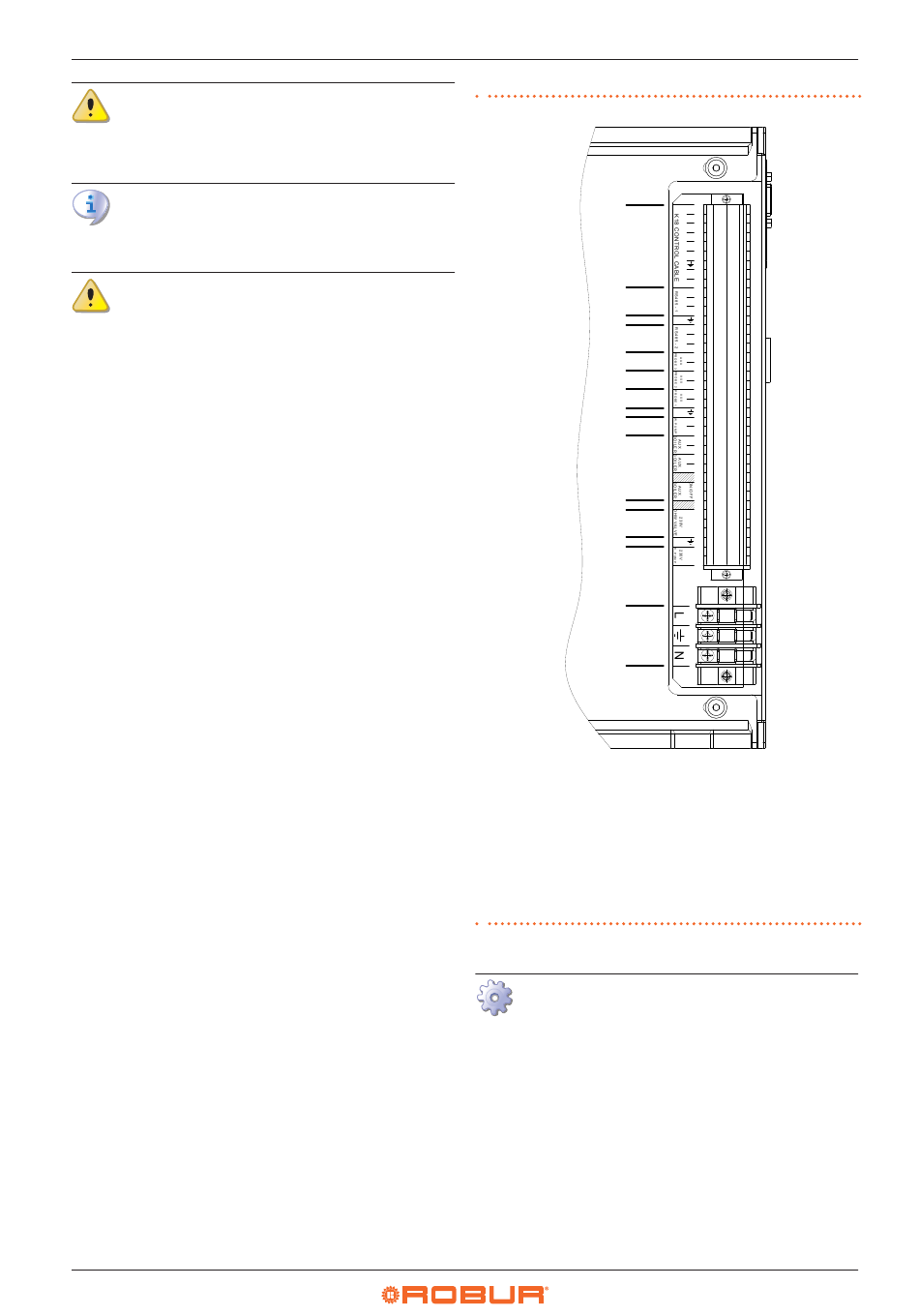

Figure 4.1 Bornier pour les branchements électriques de l'unité K18
1
2
9
2
3
4
5
9
6
7
9
8
Branchement du système de contrôle (voire Paragraphe 4.4 p. 31 )
1
2 Branchement communication Modbus sur port RS485 pour monitorage éventuel
3 Raccordement de la sonde de température GHP'' ou EXT.T (voir Paragraphe
4.8 p. 34 )
4 Raccordement de la sonde de température GHP' ou EXT.T (voir Paragraphe
4.8 p. 34 )
5 Branchement de la sonde température GHP (voire Paragraphe 4.8 p. 34 )
6 Branchement d'un éventuel générateur auxiliaire (voire Paragraphe 4.9 p. 35 )
7 Raccordement d'une éventuelle vanne de déviation à trois voies pour ECS (voir
Paragraphe 4.5 p. 32 )
8 Branchement alimentation électrique (voire Paragraphe 4.3 p. 31 )
9 Connexions de terre pour blindage câbles signal
Comment effectuer les raccordements
Tous les branchements électriques doivent être réalisés dans le bornier
de raccordement, situé à proximité du tableau électrique:
1. S'assurer que l'appareil ne soit pas sous tension.
2. Ôter le panneau frontal inférieur de l'appareil (au dessous du
ventilateur).
3. Ôter le bouchon de fermeture du trou affecté à l'entrée des câbles
(voir le détail C Figure 1.3 p. 10 ) et utiliser un presse-étoupe qui
permette de:
„ Protéger adéquatement l'isolation du câble contre l'abrasion.
„ Protéger adéquatement les conducteurs contre les sollicita-
tions mécaniques sur les bornes et la pénétration des liquides
(il faut garantir au moins le même indice de protection IP 25
déclaré pour le produit).
