4
Les trous d'entrée des câbles non utilisés doivent rester fermés
par les bouchons appropriés.
4. Enfiler les câbles à travers le presse-étoupe.
5. Identifier les bornes de connexion appropriées.
6. Effectuer les raccordements.
7. Replacer le panneau frontal inférieur.
4.3 ALIMENTATION ÉLECTRIQUE
4.3.1

Ligne d'alimentation

Prévoir (à la charge de l'installateur) une ligne protégée monophasée
(230 V 1-N 50 Hz) avec:
1 câble tripolaire type FG7(O)R 3Gx1,5
▶
1 interrupteur magnétothermique 4 A avec protection différentielle
▶
Les interrupteurs doivent également avoir une caractéristique
de sectionneur, avec une ouverture min des contacts 4 mm.
Comment raccorder l'alimentation
Pour connecter le câble tripolaire d'alimentation (Figure 4.2 p. 31 ):
1. Accéder au bornier de raccordement selon la Procédure 4.2 p. 30 .
2. Relier les trois conducteurs au bornier (TER) comme indiqué sur la
Figure 4.2 p. 31 .
3. Prévoir le conducteur de terre plus long que le câble sous tension
(dernier à s'arracher en cas de traction accidentelle).

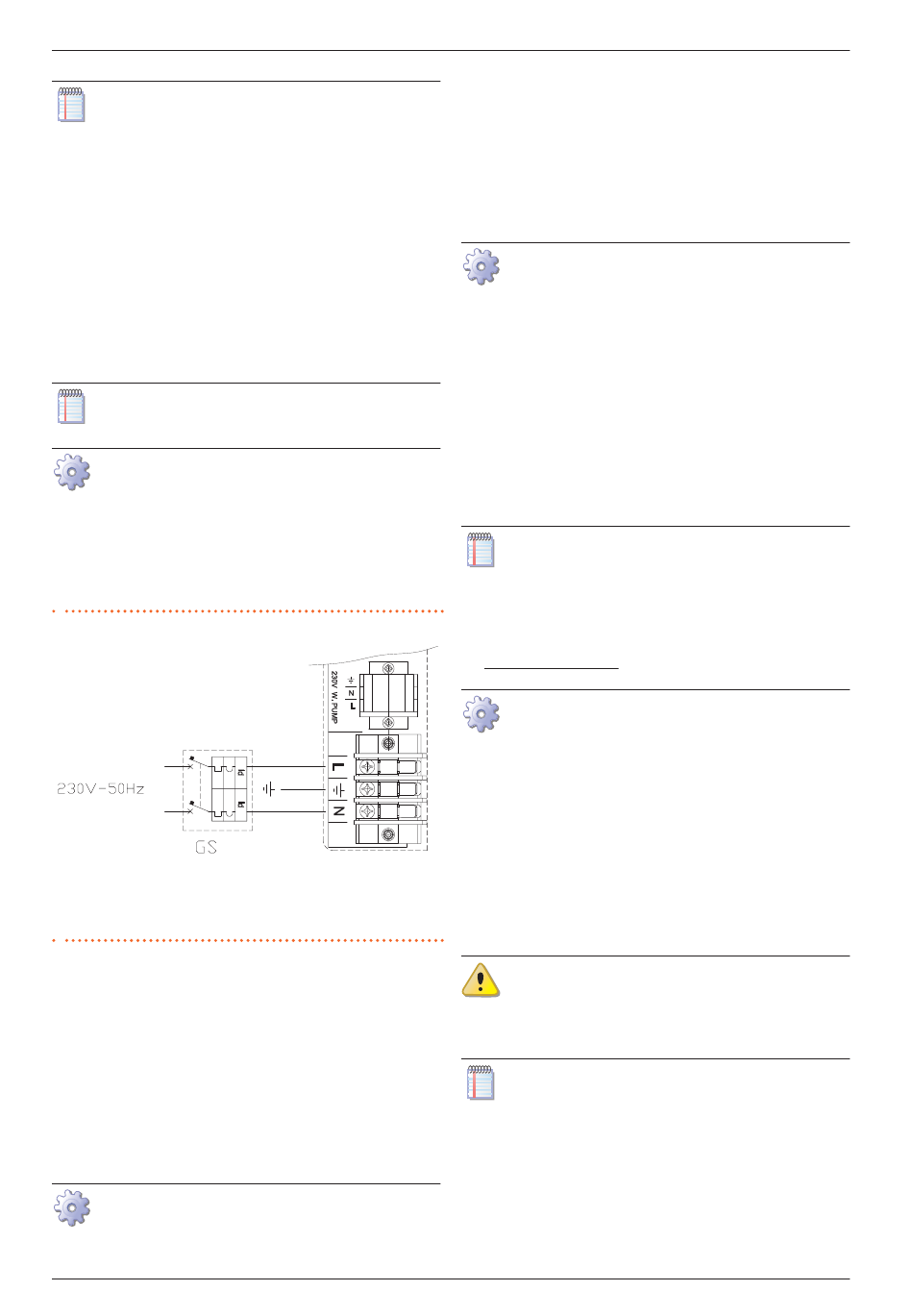

Figure 4.2 Raccordement de l'appareil au réseau électrique (230V 1N - 50Hz)
L Phase
N Neutre
Composants NON FOURNIS :
GS Interrupteur magnétothermique 4A avec protection différentielle
4.4 SYSTÈME DE CONTRÔLE
4.4.1
Dispositifs de contrôle chauffage
Trois systèmes de réglage distincts sont prévus, chacun avec des carac-
téristiques, composants et schémas spécifiques :
Contrôleur de système OQLT021 (en option)
▶
Thermostat d'ambiance programmable OCDS007 (en option)
▶
Autorisation externe
▶
4.4.1.1 Contrôleur de système OQLT021 (en option)
Voir aussi Paragraphe 1.7.1.1 p. 16 .
Comment relier le contrôleur de système OQLT021
Le raccordement du contrôleur de système OQLT021 s'effectue
sur le bornier, situé dans le tableau électrique à l'intérieur de
Manuel d'installation, utilisation et entretien – K18 Simplygas
l'appareil.
1. Accéder au tableau électrique de l'appareil conformément à la
Procédure 4.2 p. 30 .
2. Pour les raccordements, se référer au manuel d'installation du
contrôleur de système OQLT021.
4.4.1.2 Thermostat d'ambiance programmable OCDS007 (en
option)
Voir aussi Paragraphe 1.7.1.2 p. 16 .
Comment relier le thermostat d'ambiance programmable
OCDS007
Le raccordement du thermostat d'ambiance programmable
OCDS007 s'effectue sur le bornier, situé dans le tableau élec-
trique à l'intérieur de l'appareil.
1. Accéder au tableau électrique de l'appareil conformément à la
Procédure 4.2 p. 30 .
2. Effectuer les raccordements comme indiqué dans le schéma de
la Figure 4.3 p. 32 et de la Figure 4.4 p. 32 .
3. Utiliser un câble blindé 2x0,75 mm² (ou 4x0,75 mm² s'il y a aussi
une indication d'alarme), en reliant le blindage à une borne de
terre du tableau électrique de l'appareil.
4. Le câble de raccordement doit être maintenu séparé des câbles
à tension de réseau.
La longueur maximale autorisée du câble de connexion est de
30 mètres.
4.4.1.3
Autorisation externe
Voir aussi Paragraphe 1.7.1.3 p. 16 .
Il faut prévoir:
Dispositif d'autorisation (ex. thermostat, timer, bouton,...) doté
▶
d'un contact sec NO.
Comment relier l'autorisation externe
Le raccordement de l'autorisation externe s'effectue sur le bor-
nier, situé dans le tableau électrique à l'intérieur de l'appareil.
1. Accéder au tableau électrique de l'appareil conformément à la
Procédure 4.2 p. 30 .
2. Raccorder le contact sec du dispositif externe au moyen de
deux fils conducteurs aux bornes COM et REQ (respective-
ment: commune et activation du chauffage) du bornier interne
(Figure 4.5 p. 32 ).
3. Utiliser un câble blindé 2x0,75 mm², en reliant le blindage à
une borne de terre du tableau électrique de l'appareil.
4. Le câble de raccordement doit être maintenu séparé des câbles
à tension de réseau.
Le signal est de type SELV (Safety Extra Low Voltage). Le contact
sec du dispositif externe, qui fournit l'autorisation, doit donc
péremptoirement avoir une isolation double ou renforcée par
rapport à des parties sous tension.
La longueur maximale autorisée du câble de connexion est de
30 mètres.
Installateur électrique
31
