Robur K18 Manuel D'installation

Masquer les pouces Voir aussi pour K18:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation
Kit d'expansion
du Contrôleur de Système pour la pompe à chaleur à absorption K18

Publicité

Table des Matières
loading

Manuels Connexes pour Robur K18

Sommaire des Matières pour Robur K18

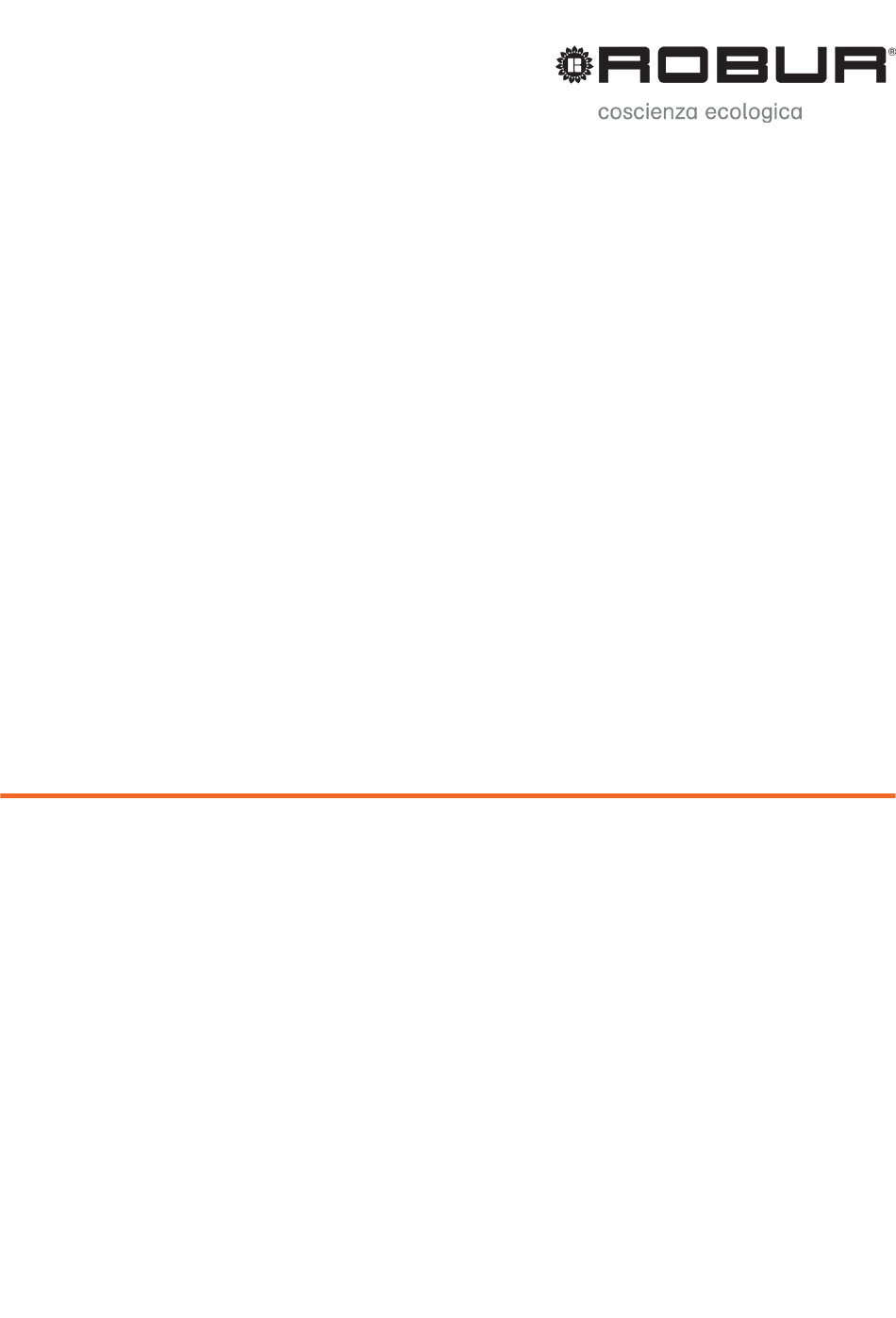

  • Page 1 Manuel d'installation Kit d'expansion du Contrôleur de Système pour la pompe à chaleur à absorption K18...
  • Page 2 Tout autre emploi du Manuel d'installation que pour consultation personnelle doit être préalablement autorisé par Robur S.p.A. Les droits des dépositaires légitimes des marques enregistrées dans cette publication sont protégés. Afin d'améliorer la qualité de ses produits, Robur S.p.A. se réserve le droit de modifier, sans préavis, les données et le contenu de ce Manuel d'installation.

  • Page 3: Table Des Matières

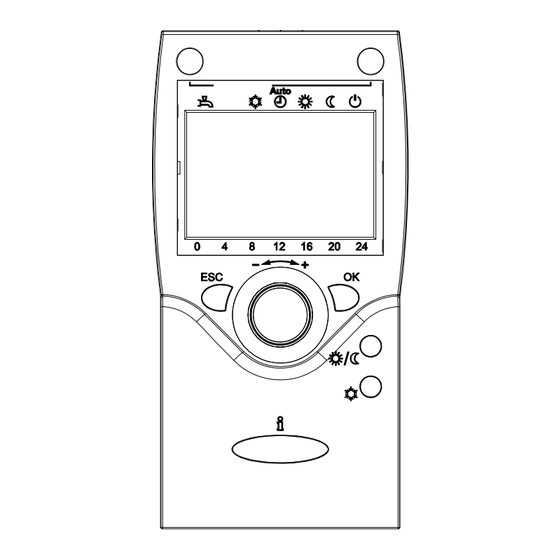

    SOMMAIRE Introduction Branchement des autorisations externes au boitier ..................p. 4 CSK18 .................... p. 17 Destinataires ................p. 4 4 Mise en service .................. p. 17 II Symboles et définitions .............. p. 4 Utilisation de l'interface utilisateur de l'unité II.1 Légende des symboles ............. p. 4 d'ambiance avancée QAA75.611 ........

  • Page 4: Iintroduction

    ECS, en mesure d’intégrer ou PROCÉDURE de remplacer la pompe à chaleur de l’unité K18. Dans les unités de type K18 Hybrigas il est toujours présent et constitué d’un module chaudière intégré, en revanche en présence d’unité K18 Simplygas il est en option, RÉFÉRENCE (à...

  • Page 5: Conformité

    Pour le positionnement, se référer au degré de protection reporté dans le Paragraphe 2 du Manuel d'Installation du Contrôleur de Système pour K18. En particulier, la garantie de l'appareil peut être invalidée par les conditions suivantes: III.2...

  • Page 6: Indications Générales Et Schémas D'installation

    K18 uti- lisé. Figure 1.1   Installation avec unité K18 Simplygas, circuit hydraulique primaire uniquement et trois zones, générateur auxiliaire et production d'ECS en option Unité K18 Simplygas Branche de by-pass avec vanne de surpression Générateur auxiliaire (option)
  • Page 7 Indications générales et schémas d'installation Figure 1.2   Installation avec unité K18 Simplygas, circuits hydrauliques primaire et secondaire, jusqu'à trois circuits de chauffage dont deux optionnellement mélan- gés, générateur auxiliaire et production d'ECS en option Unité K18 Simplygas Découplage circuits primaire - secondaire Générateur auxiliaire (option)
  • Page 8 Indications générales et schémas d'installation Figure 1.3   Installation avec unité K18 Hybrigas, circuit hydraulique primaire uniquement et trois zones, production d'ECS en option Unité K18 Hybrigas Unité d'ambiance 1 (QAA75.611) Branche de by-pass avec vanne de surpression (Chrono)thermostats de zone...
  • Page 9 Indications générales et schémas d'installation Figure 1.4   Installation avec unité K18 Hybrigas, circuits hydrauliques primaire et secondaire, jusqu'à trois circuits de chauffage dont deux optionnellement mélangés, production d'ECS en option Unité K18 Hybrigas Unités d'ambiance 2 et 3 pour circuit HC2 et HC3 (option, QAA75.611 ou Découplage circuits primaire - secondaire...

  • Page 10: Montage Et Installation

    Montage et installation l'eau pour la gestion des cycles antigel de l'unité K18 doit être OSRB004) soit utilisé, il est recommandé d’utiliser pour le puit garantie. Cela exige la présence d'un canal de dérivation dé- de la sonde de température B3 la connexion peu plus élevée de part-retour doté...
  • Page 11 Montage et installation plat déjà branché sur le connecteur X100 de la carte électro- nique AVS55.196; dans ce cas, brancher le seul connecteur libre sur la carte RVS21.826. Figure 2.3   Détail de l'insertion du câble plat de branchement des deux cartes électroniques 4.
  • Page 12 Montage et installation Branchements électriques Figure 2.4   Disposition des composants et schéma électrique du Contrôleur de Système pour K18 avec Kit d'expansion installé Siemens RVS21.826 IF30 QX31 QX32 Siemens AVS55.196 QX33 BX31 ZX34 BX32 QX35 QX35 BX33 BX34 X100 RESET FUSE6.3 AL AL EXTERN.
  • Page 13 Montage et installation Tableau 2.1   Branchements à la tension de réseau sur les connecteurs de la carte Siemens AVS55.196 Sigle sur connecteur Code connecteur Fonction (sigle Siemens sur schémas hydrauliques et description) Couleur Siemens Entrée Phase 230 VAC sur AVS55.196 Pré-câblé Pré-câblé...

  • Page 14: Branchements Électriques

    Branchements électriques BRANCHEMENTS ÉLECTRIQUES BRANCHEMENT DES UNITÉS D'AMBIANCE Figure 3.1   Exemple de branchement de trois unités d'ambiance, une de type QAA75.611, les autres (en option) de type QAA55.110 1 2 3 Connecteur gris X86 (bord inférieur carte RVS21.826) Unité d'ambiance 1 (QAA75.611) C - D Unités d'ambiance 2 et 3 (QAA55.110) (code option ODSP004) REMARQUE Utiliser un câble blindé...

  • Page 15: Branchement Des Sondes De Température

    Branchements électriques BRANCHEMENT DES SONDES DE TEMPÉRATURE Figure 3.2   Schéma de branchement des sondes de température (type NTC 10k – Beta 3977) sur AVS55.196 Connecteur gris X152 (bord droit carte AVS55.196) B12 Sonde de température NTC 10k Beta 3977 Utilisation des sondes de température B12 Uniquement si circuit Chauffage 2 mélangé...

  • Page 16: Schéma De Raccordement De La Pompe Circuit Chauffage 3 (Si Présente)

    Branchements électriques 3.3.2 Schéma de raccordement de la pompe circuit Chauffage 3 (si présente) Figure 3.4   Branchement direct ou à travers un relais extérieur pompe circuit de Chauffage 3 sur AVS55.196 Connecteur gris X110 (bord gauche carte AVS55.196) Q20 Pompe circuit Chauffage 3 KC2 Relais RACCORDEMENT DES VANNES MÉLANGEUSES...

  • Page 17: Branchement Des Autorisations Externes Au Boitier Csk18

    Pendant et à la fin des opérations de mise en service, l'unité 1. Accéder au niveau de menu Mise en service, puis accéder au menu K18 et le générateur auxiliaire (si présente) peuvent se mettre Test des entrées/sorties; se placer sur le paramètre 7700 (Test des en marche.

  • Page 18: Mise En Veille

    18. Accéder au bornier de l’unité K18 (consulter la Figure "Raccorde- dèles EVO) est présente: ment de l’unité K18 au bornier du boîtier CSK18" présente dans la Sec- „ Configurer le paramètre sur la valeur QX4 (sortie relais QX4, tion 3 du Manuel d’Installation du Contrôleur de Système): „...

  • Page 19: Paramètres De Réglage

    Paramètres de réglage PARAMÈTRES DE RÉGLAGE Cette section contient les informations supplémentaires pour l'optimi- d'Installation du Contrôleur de Système. sation du réglage de l'installation, requises lorsque le Kit d'expansion 5.1.2 Circuit Chauffage 3 (ou zone 3) (si présent) est utilisé. Comme pour les précédentes, cette section doit également être consultée avec l'homologue du Manuel d'Installation du Contrô- Ce circuit (ou zone) est préconfiguré...

  • Page 20: Configuration De La Valeur De Constante De Temps Du Bâtiment

    Paramètres de réglage 5.1.6 Configuration de la valeur de constante de En opérant depuis la première unité d'ambiance: temps du bâtiment 1. Accéder au niveau de menu Spécialiste, puis accéder au menu In- terface utilisateur. Consulter le Paragraphe 5.1.6 du Manuel d'Installation du Contrôleur 2.

  • Page 21: Erreurs

    à l'étape 1. 3. Si l'étape 2 ne résout pas le problème : Tableau 6.1   Liste des erreurs du Contrôleur de Système pour K18 avec Kit d'ex- „ Débrancher la sonde du contrôleur RVS21.826 et mesurer la ré- pansion installé...

  • Page 22: Chronologie Des Erreurs

    Spécialiste, puis accéder au menu Configuration ; se pla- de système; si le problème persiste, contacter le Centre Sup- cer sur le paramètre 6200 (Enregistrer sonde), le configurer port Technique Robur. sur la valeur Oui et confirmer. C: Codes 83, 103 La valeur du paramètre 6200 illustrée à...

  • Page 23: Annexe A : Données Techniques

    Annexe A: données techniques ANNEXE A : DONNÉES TECHNIQUES RVS21.826, QAA75.611, QAA55.110 Système. Consulter l'Annexe A du Manuel d'Installation du Contrôleur de AVS55.196 Tableau     Données techniques AVS55.196 Tension d’alimentation AC 230 V (+10 %/-15 %) Fréquence 50 / 60 Hz Consommation max. 2.5 VA Alimentation magnétothermique : max.
  • Page 24 Annexe A: données techniques Stockage, conformément à la norme EN60721-3-1 classe 1K3, -20…65 °C Transport, conformément à la norme Conditions climatiques classe 2K3, -25…70 °C EN60721-3-2 classe 3K5, -20…50 °C (sans condensation) Fonctionnement, conformément à la norme EN60721-3-3 Masse Emballage exclu 112 g...
  • Page 28 Robur mission Nous engager de façon dynamique dans la recherche, le développement et la diffusion de produits de qualité, écologiques, à faible consommation d'énergie, grâce à la contribution de tous les collaborateurs. Robur S.p.A. technologies avancées pour la climatisation via Parigi 4/6...
