Installateur hydraulique
3.2.4
Schémas hydrauliques
3.2.4.1 Schéma hydraulique K18 Simplygas pour le chauffage seul

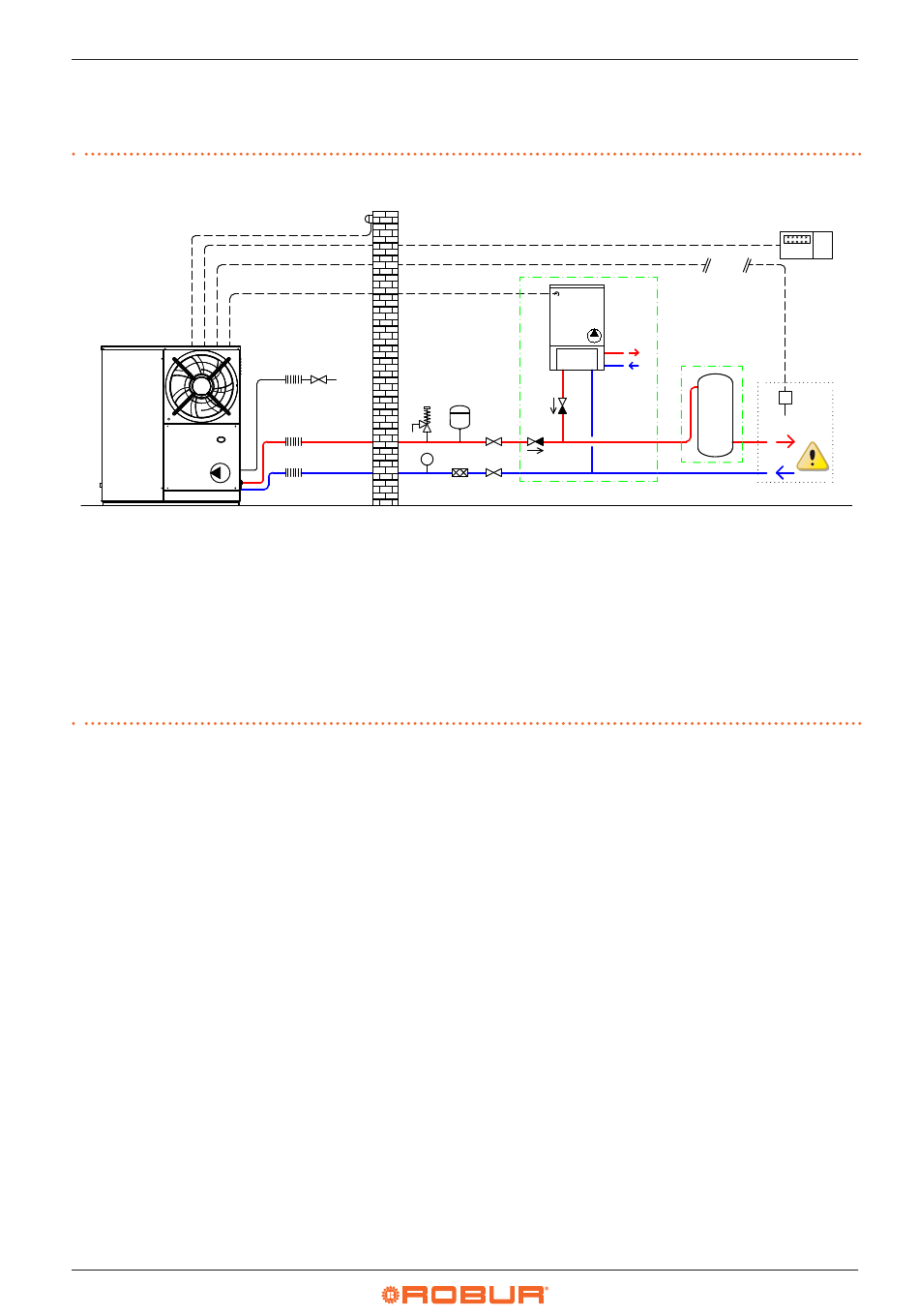

Figure 3.1 K18 Simplygas C1 pour le chauffage seul, avec chaudière d'intégration en option
1
1 Pompe à chaleur k18 Simplygas C1
2 Circulateur interne modulant hauteur disponible 4,0 m CE
3 Connexion anti-vibration
4 Manomètre
5 Filtre contre les boues
6 Vanne d'arrêt
7 Soupape de sécurité 3 bar
8 Vase d' e xpansion
9 Sonde température à immersion GHP (standard) à installer sur le circuit chauffage
(voire Paragraph 3.2.4.4 p. 24 )
10 Sonde de température extérieure (disponible en option OSND007)
22
10
A
3
2
11
7 8
12
P
4 5 6
11 Générateur auxiliaire (option)
12 Clapet antiretour (à installer seulement en présence du générateur auxiliaire)
A Raccord gaz
B Thermostat d'ambiance programmable OCDS007 (disponible en option OCDS007)
C Groupe générateur auxiliaire (option)
D Éventuel raccordement eau chaude sanitaire
E Éventuel raccordement eau froide sanitaire
F Groupe vase d'inertie 100 litres minimum (option)
G Circuit de distribution chauffage, à réaliser comme décrit dans le Paragraphe
3.2.4.4 p. 24
Les composants contenus dans les rectangles en pointillés sont en option.
C
D
E
F
9
ST
3
B
G
