6
lorsque la température de consigne de l'ambiance intérieure changera,
la courbe effectivement utilisée sera automatiquement modifiée.
La famille des courbes climatiques est indiquée sur la Figure 6.1 p. 47
et le choix de la courbe à utiliser s'effectue en spécifiant la valeur du
paramètre 228 du menu 3, indiquant la pente de la courbe. La courbe
ainsi définie se rapporte à une température de consigne de l'ambiance
intérieure de 20 °C; si la température de consigne est différente, le sys-
tème adaptera automatiquement la courbe utilisée.
Pour configurer la courbe climatique adéquate, opérer comme
spécifié ci-dessous :
1. Établir la température de l'eau de départ en fonction de la tempéra-
ture extérieure minimale prévue (par exemple: Teau = 60 °C quand
Textérieure = -10 °C).
2. En utilisant le graphique de la Figure 6.1 p. 47 , choisir la courbe
qui satisfait la qualité du point précédent (dans ce cas, courbe avec
pente 1,5).
3. Multiplier la pente de la courbe choisie par 100 et configurer la
valeur ainsi obtenue dans le menu 3 paramètre 228 (dans l'exemple,
configurer le paramètre 228 à la valeur de 150).
Si aucune courbe ne passe par le point établi, choisir une
valeur intermédiaire parmi celles de la courbe immédiate-
ment au-dessus et immédiatement en dessous de ce point.
Indicativement, une installation qui utilise des échangeurs
radiants au sol utilisera des valeurs "basses" de la pente, une
installation fan coil des valeurs "moyennes" et une installation
avec des radiateurs des valeurs "hautes".
4. S'assurer que le paramètre 229 (offset loi d'eau) soit configuré à 0.
5. Configurer le paramètre 230 (point de consigne ambiant intérieur
avec courbe climatique) à la valeur souhaitée (configuration par
défaut 20 °C).

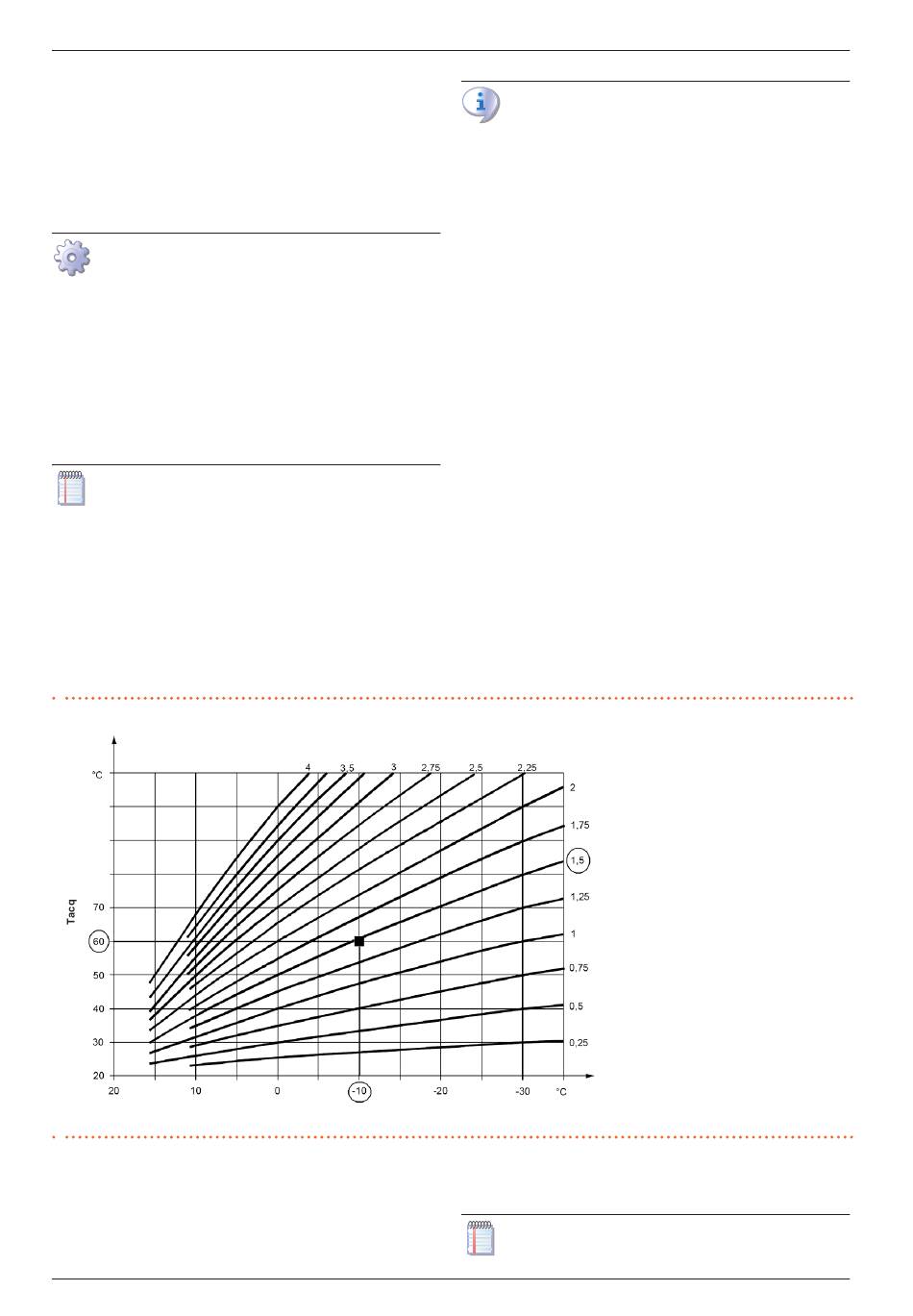

Figure 6.1 Courbes climatiques pour température ambiante interne = 20 °C
6.6.2 Comment augmenter/réduire le point de consigne
de la température de l'eau (point de consigne fixe)
Le point de consigne de la température de l'eau établit la température
de refoulement à l'installation (eau en sortie de l'appareil), ou de re-
tour de l'installation (eau en entrée à l'appareil). La configuration de la
Manuel d'installation, utilisation et entretien – K18 Simplygas
Le fonctionnement de l'unité se base sur la loi d'eau SEULEMENT
si la valeur du paramètre 225 (menu 3) est configuré à 1 (confi-
guration par défaut – voir Tableau 5.3 p. 38 ).
Si la pente de la courbe choisie n'est pas correcte, on peut avoir les
cas suivants, à évaluer pendant la première période d'exercice de
l'installation:
Température de l'environnement intérieur plus basse lorsque la
▶
température extérieure est plus basse: en ce cas, la pente de la
courbe est insuffisante, il faut configurer une valeur plus haute du
paramètre 228 qui indique la pente de la courbe.
Température de l'environnement intérieur plus haute lorsque la
▶
température extérieure est plus basse: dans ce cas, la pente de la
courbe est excessive, il faut configurer une valeur plus basse du pa-
ramètre 228 qui indique la pente de la courbe.
Si, par contre, la pente est correcte (température de l'ambiante inté-
rieure stable lors de la variation de la température extérieure), mais la
température intérieure ne coïncide pas avec celle configurée comme
point de consigne, on peut avoir les cas suivants:
Température de l'ambiance intérieure toujours plus haute que le
▶
point de consigne: dans ce cas, il faut intervenir sur le paramètre
d'Offset de la courbe climatique, en configurant une valeur né-
gative égale à l'écart de la température intérieure du point de
consigne; par exemple, si le point de consigne est de 22 °C et la
température intérieure effective est de 24 °C, configurer le para-
mètre Offset (paramètre 229) à une valeur de -2 °C.
Température de l'ambiance intérieure toujours plus basse que le
▶
point de consigne: dans ce cas, il faut configurer une valeur positive
pour le paramètre Offset de la courbe climatique; par exemple, si le
point de consigne est de 20 °C et la température intérieure effective
est de 19 °C, configurer le paramètre Offset (paramètre 229) à une
valeur de 1 °C.
Tacq
Tamb
Tamb
température est préfixée par le SAV lors du premier allumage.
Par défaut, le point de consigne de l'eau est configuré sur le refoulement.
Le réglage avec point de consigne fixe est utilisé si le paramètre
225 est configuré à la valeur 0.
Conduction ordinaire
Température de l'eau
Température ambiante extérieure
