Allmatic BIOS2 Guide D'installation

Masquer les pouces Voir aussi pour BIOS2:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 25

Liens rapides

Télécharger ce manuel

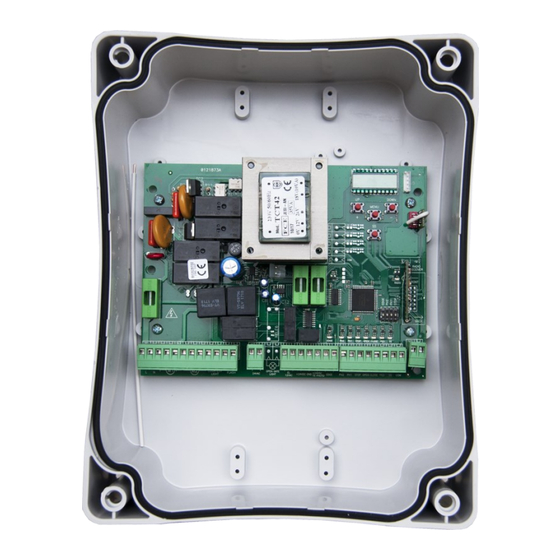

CENTRALINA BIOS2
Quadro di comando programmabile per cancelli a battente
Guida per l'installazione
ALLMATIC S.r.l
32026 Borgo Valbelluna - Belluno – Italy
Via dell-Artigiano, n°1 – Z.A.
Tel. 0437 751175 – 751163 r.a.
Fax 0437 751065
http://www.allmatic.com - E-mail: info@allmatic.com

Publicité

loading

Manuels Connexes pour Allmatic BIOS2

Sommaire des Matières pour Allmatic BIOS2

  • Page 1 CENTRALINA BIOS2 Quadro di comando programmabile per cancelli a battente Guida per l’installazione ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italy Via dell-Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com...
  • Page 2 1. Introduzione La centrale di comando BIOS2 è indicata per le installazioni a 1 o 2 ante battenti con motori 230 Vac con potenza massima di 700W. Il quadro di comando dotato di display permette una regolazione precisa della forza di spinta delle ante e della sensibilità. È possibile regolare il ritardo della seconda anta da menu.
  • Page 3 USCITA LUCE DI CORTESIA Si può illuminare la zona di azione dell’automatismo Collegare il cavo di alimentazione tra i morsetti 9 durante ogni suo movimento. e 10 della centralina, 230Vac 100W MAX. Il funzionamento della luce ausiliaria è gestito nel menu avanzato .
  • Page 4 4. Apprendimento trasmettitori 4.1 Apprendimento di un trasmettitore Il primo tasto memorizzato esegue la funzione di PASSO PASSO (apertura e chiusura del cancello), il secondo tasto la funzione di apertura parziale, il terzo tasto la funzione OPEN e il quarto CLOSE. La centrale esce dalla modalità...
  • Page 5 Per un corretto funzionamento dell’automazione, è assolutamente indispensabile l’uso dei fermi meccanici in apertura e in chiusura. 5.2 Apprendimento corse avanzato (parametro = ) Collegare all’uscita MOTORE 1 l’anta che va in battuta e a cui è collegata un’eventuale elettroserratura. Il MOTORE 1 viene attivato sempre per primo in apertura, e per secondo in chiusura.
  • Page 6 6. Menu Es. Menu base Entrata nei menu: Per entrare nel menu base mantenere premuto il tasto MENU per almeno un secondo Per entrare nel menu avanzato mantenere premuto il tasto MENU per almeno 5 secondi Es. Menu avanzato Navigazione nei menu: È...
  • Page 7 VALORI IMPOSTABILI MENU DESCRIZIONE DEFAULT UNITÀ min-max Comportamento PHOTO2 .. 0 = Abilitata sia in apertura che in chiusura AP/CH 1 =Abilitata solo in apertura AP Test fotodispositivi 0 = disabilitato .. 1 = abilitato PHOTO1 2 = abilitato PHOTO2 3 = abilitato PHOTO1 e PHOTO2 Tipologia costa ..
  • Page 8 6.3 Descrizione menu: 6.3.1 Menu base Tempo di richiusura automatica Attiva a cancello fermo nella posizione di apertura totale, il cancello richiude dopo aver atteso il tempo . In questa fase il display mostra con il trattino lampeggiante, che negli ultimi 10 secondi viene sostituito dal conto allo rovescia. Tempo di richiusura dopo il transito Se durante l’apertura o nella permanenza di apertura il fascio delle fotocellule è...
  • Page 9 6.3.2 Menu avanzato .. Bluetooth Voce del menu necessaria per il primo accoppiamento tra un dispositivo Android e la centrale di comando. Fare riferimento alla guida dell’applicazione Android per la procedura di connessione. .. Elettrofreno Breve inversione di marcia a coppia ridotta per scaricare l’inerzia del cancello. L’operazione viene effettuata ad ogni arresto del motore fatta eccezione per il caso di inversione immediata.
  • Page 10 .. Uomo presente Nella modalità uomo presente il cancello muove esclusivamente finché il comando è presente; al rilascio l’automazione si pone in stop. I comandi abilitati sono OPEN e CLOSE. Sono inattivi SS e PED. In modalità uomo presente sono disabilitate tutte le operazioni automatiche, comprese le brevi o totali inversioni.
  • Page 11 7. Display e stati della centrale 7.1 Normale funzionamento:  Standby - Cancello chiuso o riaccensione scheda dopo spegnimento  Cancello in apertura  Cancello in chiusura  Cancello fermato dall’utente durante l’apertura  Cancello fermato dall’utente durante la chiusura ...
  • Page 12 Ingresso costa di sicurezza NC / 8k2 Il funzionamento corretto è assicurato solo in caso di motori Allmatic. Per una maggiore sicurezza si consiglia di inserire un fusibile 9. Motori (T 3,15A) in serie al comune di entrambi i motori. È disponibile un kit precablato (opzionale) da inserire come da schema qui sotto.
  • Page 13 CONTROL UNIT BIOS2 Programmable Control board for wings gates Manual for installation ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italy Via dell’Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com...
  • Page 14 1. Introduzione The control unit BIOS2 is particularly indicated for the installation of 1 or 2 wing gates with 230 Vac motors with maximum power absorbed of 700W.The control unit equipped with a display that allows a precise regulation of the thrust of the gates and sensitivity. It is also possible to adjust the delay in closure of the second wing in the base settings menu.
  • Page 15 COURTESY LIGHT OUTPUT It is possible to light up the action area of the Connect the courtesy light to the clamps 9 and automatism during each motion. 10, 230Vac 100W MAX. The functioning of the auxiliary light is controlled in the advanced menu .
  • Page 16 4. Remote control learning 4. Remote control learning 4.1 Learning of one transmitter The 1st memorized key performs the STEP by STEP function (opening and closing of the gate), the 2 key performs the partial opening, the 3 performs the OPEN function, 4 key performs the CLOSE function.
  • Page 17 For a correct functioning of the system, it is absolutely indispensable the use of mechanical stops in opening and closing. 5.2 Advanced settings of the wings stroke (parameter = ) Connect to the MOTOR 1 output the wing which beats.Install an aventual electrical lock on this wing. MOTOR 1 is always activated first during opening phase and in second during closing phase.
  • Page 18 6. Menu Ex. Base menu Entering the menu: To enter the base menu settings keep pressed the MENU button for at least one second To enter the advanced menu settings keep pressed the MENU button for at least five seconds Ex.
  • Page 19 6.2 Advanced menu: SELECTABLE MENU DESCRIPTION VALUES DEFAULT UNITS min-max Functioning of opening photocell PHOTO2 .. 0 = Enabled in opening and closing OP/CL 1 = Enabled only in opening OP Photocells test 0 = disabled .. 1 = enabled PHOTO1 2 = enabled PHOTO2 3 = enabled PHOTO1 and PHOTO2 Safety edge type...
  • Page 20 6.3 Menu description: 6.3.1 Base settings menu Auto reclosing time Active when the gate is in the completely open position, the gate automatically closes after  seconds. In this phase the display shows with the blinking dash, that during the last 10 seconds will be replaced by the count down. Auto reclosing time after transit If in the opening phase or in the completely open position the beam of the photocells is obscured and freed, the gate automatically closes after ...
  • Page 21 6.3.2 Advanced menu .. Bluetooth Item of the menu needed to the first coupling between an Android device and the control unit. Refer to the Help of the Android application for the connection procedure. .. Electrical brake Short reverse movement with reduced torque to reduce the inertia of the gate. The operation is performed at each stop of the movement except for fast movement after the intervention of a safety devices.
  • Page 22 .. Dead man During dead man functioning mode the gate moves only with a permanent command. The enabled commands are OPEN and CLOSE. SS and PED are disabled. During dead man functioning all the automatic movements are disabled, like short or total inversions. All safety devices are disabled except for STOP. ..
  • Page 23 7. Display and control unit state 7.1 Normal functioning:   Standby - Gate closed or after the switch on of the control unit  Opening phase  Closing phase  Gate closed by user during opening  Gate closed by user during closing ...
  • Page 24 Safety edge input NC / 8k2 The correct functioning is guaranteed only in the event of Allmatic motors. For a greater safety, it is suggested to insert a fuse (T 9. Motors 3,15A) in series to the common of both the motors. It is available a pre-wired kit (optional) that can be inserted as shown in the drawing below.
  • Page 25 CENTRALE DE COMMANDE BIOS2 Centrale de commande programmable pour portails battants Guide pour l’ installation ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italy Via dell-Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com...
  • Page 26 1. Introduction La centrale de commande BIOS2 est un appareil approprié pour les installations à 1 ou 2 battants avec moteurs 230 Vac avec puissance maximum de 700W. Le tableau de contrôle équipé d’afficheur permet un réglage précis de la force de poussée des battants et de la sensibilité. Il est possible de régler le retard du deuxième battant grâce au menu.
  • Page 27 SORTIE LUMIERE DE COURTOISIE On peut éclairer la zone d’action de l’automatisme Brancher le câble d’alimentation entre les pendant chaque son mouvement. bornes 9 et 10 de la centrale, 230Vac 100W Le fonctionnement de la lumière auxiliaire est géré MAX. dans le menu avancé...
  • Page 28 4. Apprentissage émetteurs 4.1 Apprentissage d’un émetteur La première touche mémorisée exécute la fonction de PAS A PAS (ouverture et fermeture du portail), le deuxième la fonction d’ouverture partielle, la troisième la fonction OUVRE et la quatrième FERME. La centrale sort de la modalité apprentissage si après 10 secondes ne reçoit pas une nouvelle touche ou émetteur. S’assurer d’être au de hors des menu, Sur l’écran le mot ...
  • Page 29 Pour un correct fonctionnement de l’automation, il est absolument indispensable l’utilisation des butées mécaniques en ouverture et fermeture. 5.2 Apprentissage des courses avancé (paramètre = ) Brancher à la sortie MOTEUR 1 le battant qui va en butée et au quel est connectée une éventuelle serrure électrique. Le MOTEUR 1 est activé toujours en premier en ouverture, et en deuxième en fermeture.
  • Page 30 6. Menu Ex. Menu de base Entrée dans les menu: Pour entrer dans le menu de base maintenir appuyé la touche MENU pendant au moins une seconde Pour entrer dans le menu avancé maintenir appuyé la touche MENU pendant au moins 5 secondes Ex.
  • Page 31 VALEURS MENU DESCRIPTION CONFIGURABLES DEFAULT UNITE min-max Comportement PHOTO2 .. 0 = Activé soit en ouverture qu’en fermeture AP/CH 1 = Activé seulement en ouverture AP Test dispositifs photo 0 = désactivé .. 1 = activé PHOTO1 2 = activéPHOTO2 3 = activé...
  • Page 32 6.3 Description menu 6.3.1 Menu de base Temps de refermeture automatique Active lorsque le portail est arrêté dans la position d’ouverture totale, le portail referme après le temps . En cette phase l’afficheur montre avec le tiret clignotant, qui pendant les dernières 10 secondes est remplacé par le compte à rebours. Temps de refermeture après le passage Si pendant l’...
  • Page 33 6.3.2 Menu avancé .. Bluetooth Point du menu nécessaire pour le premier appariement entre un dispositif Android et la centrale de commande. Faites référence au manuel (aide) de l'application Android pour la procédure de connexion. .. Électro frein Brève inversion de marche à couple réduit pour décharger l’inertie du portail.L’opération est effectuée à chaque arrêt sauf que pour le cas d’inversion immédiate.
  • Page 34 .. Homme mort Dans la modalité homme mort le portail bouge exclusivement jusqu’à ce que la commande est présente; au relâchement l’automation se pose en stop Les commandes activés sont OPEN et CLOSE. Sont inactives SS et PED. En modalité homme mort sont désactivés toutes le opérations automatiques, comprises les brèves ou totales inversions.
  • Page 35 7. Afficheur et états de l’armoire de commande 7.1 Normal fonctionnement:   Standby - Portail fermé ou ré-allumage après extinction  Portail en ouverture  Portail en fermeture  Portail arrêté par l’utilisateur pendant l’ouverture  Portail arrêté par l’utilisateur pendant la fermeture ...
  • Page 36 9. Moteurs Le fonctionnement correct est assuré seulement avec les moteurs Allmatic. Pour plus de sécurité, il est recommandé d'insérer un fusible (T 3,15A) en série au commun des deux moteurs. Il est disponible un kit pré-cablé (optionnel) à insérer comme indiqué dans le diagramme ci-dessous.
  • Page 37 CUADRO DE MANDO BIOS2 Cuadro de mando programable para cancelas a batiente Guía para la instalación ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italy Via dell’Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com...
  • Page 38 1. Introducción El cuadro de mando BIOS2 es indicado para la instalación de 1 o 2 hojas a batiente con motores 230 Vac con potencia máxima de 700W. EI cuadro de mando es equipado con un display que permite una regulación exacta de la fuerza de empuje de las hojas y de la sensibilidad. Es posible regular el retraso de la segunda hoja desde el menú.
  • Page 39 SALIDA LUZ DE CORTESIA Se puede iluminar la zona de acción del Conectar el cable de alimentación entre los automatismo durante cada movimiento. bornes 9 y 10 de la centralita, 230Vac 100W El funcionamiento de la luz auxiliar es gestionado MAX.
  • Page 40 4. Aprendizaje mandos 4.1 Aprendizaje de un mando La primer tecla memorizada realiza la función de PASO PASO (apertura y cierre de la cancela), la segunda tecla la función de apertura parcial, la tercer tecla la función OPEN y la cuarta CLOSE. La central sale de la modalidad aprendizaje si luego 10 segundos no recibe una nueva tecla o mando.
  • Page 41 Para un correcto funcionamiento del automatismo, es absolutamente indispensable usar los paros mecánicos en apertura y en cierre. 5.2 Aprendizaje recorrido avanzado (parámetro = ) Conectar la salida MOTOR 1 la hoja que va a tope y a la cual se ha conectado un eventual electrocerradura. El MOTOR 1 siempre se activa primero en apertura y luego en cierre.
  • Page 42 6. Menú Ejemplo Menu base Entrada en los menú: Para entrar en el menú base mantener presionada la tecla MENU por al menos un segundo Para entrar en el menú avanzado mantener presionada la tecla MENU por al menos 5 segundos Ejemplo Menu avanzado Navegación en los menú: Es posible pasar entre las voces de menú...
  • Page 43 VALORES UNI- MENU DESCRIPCION REGULABLES DEFAULT min-max Comportamiento PHOTO2 .. 0 = Habilitada sea en apertura que en el cierre AP/CH 1 = Habilitada solo en apertura AP Test fotodispositivos 0 = deshabilitado .. 1 = habilitado PHOTO1 2 = habilitado PHOTO2 3 = habilitado PHOTO1 y PHOTO2 Tipología banda ..
  • Page 44 6.3 Descripción menú: 6.3.1 Menú básico Tiempo de cierre automático Activa con cancela parada en la posición de apertura total, la cancela se cierra luego de haber esperado el tiempo . En esta fase el display muestra con el guión destellante, que en los últimos 10 segundos es sustituido de la cuenta hacia atrás. Tiempo de cierre luego el tránsito Si durante la apertura o en la partida de apertura el haz de las fotocélulas ha sido oscurecido y luego liberado, la cancela se cierra luego de haber esperado el tiempo ...
  • Page 45 6.3.2 Menú avanzado .. Bluetooth Voz del menú necesaria para el primer acoplamiento entre un dispositivo Android y la central de mando. Hacer referencia a la guía de aplicación Android para el procedimiento de conexión. .. Elettrofreno Breve inversión de marcha a par reducida para descargar la inercia de la cancela. La operación es efectuada con cada paro del motor hecha excepción para el caso de inversión inmediata.
  • Page 46 .. Hombre presente En la modalidad hombre presente la cancela se mueve exclusivamente hasta que el mando es presente; al liberarlo se pone en stop. Los mandos habilitados son OPEN y CLOSE. Son inactivos SS y PED. En modalidad hombre presente son deshabilitadas todas las operaciones automáticas, comprendidas las breves o totales inversiones.
  • Page 47 7. Display y estados de la centralita 7.1 Funcionamiento normal:   Standby - Cancela cerrada o reencendido tarjeta luego el apagado  Cancela en apertura  Cancela en cierre  Cancela parada por el usuario durante la apertura  Cancela parada por el usuario durante el cierre ...
  • Page 48 Entrada banda de seguridad NC / 8k2 El funcionamiento correcto se asegura solamente con el uso de motores Allmatic. 9. Motores Para una mayor seguridad se aconseja de insertar un fusible (T 3,15A) en serie al común de ambos motores.
  • Page 49 BIOS2 MERKEZ Kanatlı büyük kapılar için programlanabilen kumanda panosu Kurulum kılavuzu ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italy Via dell’Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com...
  • Page 50 1. Giriş BIOS2 kumanda merkezi azami gücü 700W olan 230 Vac motorlara sahip 1 veya 2 kapı kanadı kurulumlarına yöneliktir. Kumanda panosu, kapı kanatlarını itme kuvvetinin ve hassasiyetinin kesin olarak ayarlanmasını sağlayan bir göstergeyle donatılmıştır. Menüden ikinci kapı kanadının gecikmesi ayarlanabilmektedir. Merkez, kesikli çalışma veya kısmi açılma, aç ve kapat fonksiyonuyla dış bellekle 8000 vericiye kadarını belleğe alabilmektedir.
  • Page 51 GİRİŞ AYDINLATMASI ÇIKIŞI Hareketi sırasında otomasyonun etkili olduğu bölge Güç besleme kablosunu merkezin 9 ve 10 numaralı aydınlatılabilir. terminallerine bağlayın, 230Vac 100W MAKS. Yardımcı ışığın çalışması ileri düzey menüden yönetilir. ÇAKAR LAMBA ÇIKIŞI Kendi kendine çakma özelliği olmayan bir 230Vac 60W Güç...
  • Page 52 4. Vericilerin programlanması 4.1 Bir vericinin programlanması Belleğe alınan ilk tuş KESİKLİ ÇALIŞMA fonksiyonu (kapının açılması ve kapanması), ikinci tuş kısmi açılma fonksiyonu, üçüncü tuş OPEN (AÇ) ve dördüncü tuş ise CLOSE (KAPAT) fonksiyonudur. 10 saniye boyunca yeni bir tuş veya verici sinyali almazsa merkez programlama modundan çıkar. Menülerin dışında olduğunuzdan...
  • Page 53 Otomasyonun doğru çalışabilmesi için açılma ve kapanmada mekanik durdurucuların kullanılması kesinlikle zorunludur. 5.2 İleri düzey kurs programlama (= P parametresi) Diğerine dayanacak olan ve muhtemel elektrikli kilidin üzerine takılacağı kapı kanadığını MOTOR 1 çıkışına bağlayın. MOTOR 1 ilk olarak açılışta, ikinci olarak da kapanışta daima etkindir.
  • Page 54 6. Menü Örn. Temel menü Menülere giriş: Temel menüye girmek için MENU tuşunu en az bir saniye basılı tutun. İleri düzey menüye girmek için MENU tuşunu en az 5 saniye basılı tutun. Örn. İleri düzey menü Menülerde gezinme: UP[+] ve DOWN[-] tuşlarını kullanarak menü öğeleri arasında geçiş yapabilirsiniz. Bir parametreyi değiştirmek için, değer yanıp sönene kadar MENU duşunu en az 1 sn basılı...
  • Page 55 AYARLANABİLEN MENÜ AÇIKLAMA DEĞERLER VARSAYILAN BİRİM min-max PHOTO2 davranışı .. 0 = Hem açılışta, hem kapanışta etkin AP/CH 1 =Yalnızca açılışta etkin AP Foto donanım testi 0 = devre dışı .. 1 = PHOTO1 etkin 2 = PHOTO2 etkin 3 = PHOTO1 ve PHOTO2 etkin Güvenlik barı...
  • Page 56 6.3 Menü açıklaması: 6.3.1 Temel menü Otomatik geri kapanma süresi Kapı tam açılma konumunda durur haldeyken devreye girer, süresi dolduktan sonra kapı geri kapanır. Bu aşamada çizgi yanıp söner halde görüntülenir, son 10 saniyede bunun yerini geri sayım alır. Transit geçiş sonrası geri kapanma süresi Açılma sırasında veya açık halde dururken fotosellerin ışın demeti kararıp daha sonra serbest kalırsa, kapı...
  • Page 57 6.3.2 İleri düzey menü .. Bluetooth Android cihazınızla kumanda merkezi arasında ilk eşleştirmeyi yapmak için gerekli menü öğesidir. Bağlantı prosedürü için Android uygulamasının kılavuzuna başvurun. .. Elektrikli fren Kapının ataletini yenmek için hareket yönünün düşük torkta kısa süreliğine terse çevrilmesidir. Bu işlem, anında terse çevirme dışında motorun her durma hareketinde uygulanır.
  • Page 58 .. İnsan var özelliği İnsan var modunda kapı yalnızca komut verildiği sürece hareket halinde kalır; otomasyon bırakıldığında durma konumuna geçer. Etkinleştirilen komutlar OPEN (AÇ) ve CLOSE (KAPAT) komutlarıdır. SS ve PED komutları etkin değildir. İnsan var modunda kısa süreli ve tam ters yönde hareketler dahil, tüm otomatik işlemler devre dışı...
  • Page 59 7. Gösterge ve merkezin durumları 7.1 Normal çalışma:   Standby - Kapı kapalı veya kapatıldıktan sonra kart yeniden açılmış  Kapı açılıyor  Kapı kapanıyor  Kapı açılırken kullanıcı tarafından durduruldu  Kapı kapanırken kullanıcı tarafından durduruldu  Kapı dışarıdan bir olay (fotoseller, durdurma) nedeniyle durduruldu ...
  • Page 60 NC / 8k2 9. Motorlar Yalnızca Allmatic motorlarının kullanılması halinde düzgün çalışacağı garanti edilir. Daha yüksek güvenlik elde etmek için her iki motorun ortak hattına seri bir sigorta (T 3,15A) bağlanması tavsiye edilir. Aşağıda belirtilen şemada olduğu gibi yerleştirilecek kabloları önceden döşenmiş bir kit (isteğe bağlı) mevcuttur.
  • Page 61 BIOS2 BESTURINGSEENHEID 230V Programmeerbare bedieningseenheid voor vleugelpoorten Installatiegids ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italië Via dell-Artigiano, n°1 – Z.A. Tel. 0437 751175 – 751163 r.a. Fax 0437 751065 http://www.allmatic.com - E-mail: info@allmatic.com...
  • Page 62 1. Inleiding De BIOS2 besturingseenheid is geschikt voor installatie met 1 of 2 openslaande vleugels met 230 Vac motoren met maximaal vermogen van 700W. De bedieningseenheid voorzien van display maakt een precieze afstelling van de aandrijving van de vleugels en van de gevoeligheid mogelijk. De vertraging van de tweede vleugel kan in het menu worden afgesteld.
  • Page 63 UITGANG COMFORTVERLICHTING Het actiegebied van de automatie kan tijdens alle Sluit de voedingskabel aan tussen de bewegingen verlicht worden. aansluitklemmen 9 en 10 van de De werking van de extra verlichting wordt beheerd besturingseenheid, 230Vac 100W MAX. in het geavanceerde menu .. UITGANG KNIPPERLICHT Sluit de voedingskabel aan tussen de Gebruik een knipperlicht dat niet zelfknipperend is...
  • Page 64 4. Programmering zenders 4.1 Programmering van een zender De eerst opgeslagen toets voert de functie STAP VOOR STAP (opening en sluiting van het hek) uit, de tweede toets de functie van gedeeltelijke opening, de derde de functie OPEN en de vierde CLOSE. De stuurkast verlaat de leermodus als deze na 10 seconden geen nieuwe toets of zonder ontvangt.
  • Page 65 Voor een juiste werking van de automatisering, is het absoluut noodzakelijk dat er mechanische stoppers worden gebruikt bij opening en sluiting. 5.2 Geavanceerde programmering van de slag (parameter = ) Sluit op de uitgang van MOTOR 1 de vleugel aan die naar de eindpositie gaat en waar mogelijk een elektrisch slot op aangesloten is. MOTOR 1 wordt altijd als eerste geactiveerd bij opening, en als tweede bij sluiting.
  • Page 66 6. Menu Bijv. Basismenu Toegang tot de menu’s: Om toegang te krijgen tot het basismenu moet de toets MENU ten minste een seconde ingedrukt worden Om toegang te krijgen tot het geavanceerde menu moet de toets MENU te minste 5 seconden ingedrukt worden gehouden Bijv.
  • Page 67 INSTELBARE MENU BESCHRIJVING WAARDEN DEFAULT EENHEID min-max Gedrag PHOTO2 .. 0 = Ingeschakeld zowel in openings- als in sluitingsfase OP/CL 1 = Ingeschakeld alleen bij opening OP Test fotocellen 0 = uitgeschakeld .. 1 = ingeschakeld PHOTO1 2 = ingeschakeld PHOTO2 3 = ingeschakeld PHOTO1 en PHOTO2 Soort veiligheidslijst ..
  • Page 68 6.3 Beschrijving menu: 6.3.1 Basismenu Automatische sluitingstijd Actief met poort gestopt in de positie van volledige opening, de poort sluit na tijd gewacht te hebben. Gedurende deze fase toont het display met knipperend streepje, die gedurende de laatste 10 seconden wordt vervangen met een aftelling. Sluitingstijd na doorgang Als tijdens opening of tijdens de fase van volledige opening, de straal van de fotocellen geblokkeerd werd en vervolgens weer vrijkomt, zal de poort weer sluiten na ...
  • Page 69 6.3.2 Geavanceerd menu .. Bluetooth Onderdeel van het menu dat nodig is voor de eerste koppeling tussen een Android-apparaat en de besturingseenheid. Raadpleeg de gids van de applicatie voor de verbindingsprocedure. .. Elektrische rem Korte inversie van de rijrichting met verminderde koppel om de inertie te ontladen van de poort. Deze handeling wordt bij iedere stop van de motor ..
  • Page 70 .. Dodeman-modus In de dodeman-modus beweegt de poort uitsluitend zolang het commando gegeven wordt; bij vrijgave zal de automatisering naar stop gaan. De actieve commando’s zijn OPEN en CLOSE. SS en PED zijn niet actief. In dodeman-modus zijn alle automatische handelingen uitgeschakeld, waaronder korte of totale inversie.
  • Page 71 7. Display en toestanden van de besturingseenheid 7.1 Normale werking:   Standby - Poort gesloten of herontsteking kaart na uitschakeling  Poort in openingsfase  Poort in sluitingsfase  Poort gestopt door de gebruiker tijdens opening  Poort gestopt door de gebruiker tijdens sluiting ...
  • Page 72 Ingang veiligheidslijst NC / 8k2 De juiste werking wordt uitsluitend verzekerd in geval van Allmatic motoren. Voor een grotere veiligheid wordt het aangeraden een zekering (T 3,15A) in serie te plaatsen met de gemeenschappelijke kabel van beide motoren. Er is een 9.
