Manuels Connexes pour Allmatic BIOS1
Sommaire des Matières pour Allmatic BIOS1

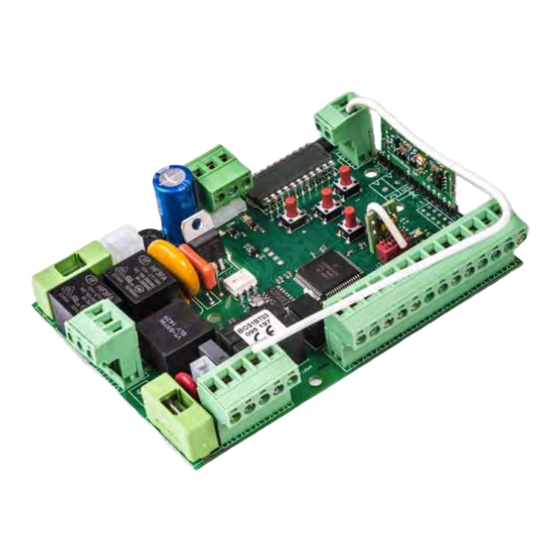

- Page 1 CENTRALE DE COMMANDE BIOS1 Centrale de commande programmable pour portails coulissants Guide pour l’installation...
-
Page 2: Condensateur
1. Introduction L’armoire de commande BIOS1 est un appareil approprié pour les installations à 1 moteur 230 Vac Vac avec puissance maximum de 700W. Le tableau de contrôle équipée d’afficheur permet un réglage précis de la force de poussée et de la sensibilité. La centrale peut mémoriser jusqu’à 8000 émetteurs avec la mémoire externe avec la fonction pas à... -
Page 3: Alimentation
ALIMENTATION Alimentation 230 Vac 50Hz Brancher le câble d’alimentation entre les Ne pas brancher directement la carte au réseau bornes 1 et 2 de l’armoire de commande. électrique mais prévoir un dispositif qui puisse assurer déconnexion tous pôles d’alimentation de l’armoire de commande. SORTIE LUMIERE DE COURTOISIE On peut éclairer la zone d’action de l’automatisme Brancher le câble d’alimentation entre les... -
Page 4: Apprentissage D'un Émetteur
4. Apprentissage émetteurs 4.1 Apprentissage d’un émetteur La première touche mémorisée exécute la fonction de PAS A PAS (ouverture et fermeture du portail), le deuxième la fonction d’ouverture partielle, la troisième la fonction OUVRE et la quatrième FERME. La centrale sort de la modalité apprentissage si après 10 secondes ne reçoit pas une nouvelle touche ou émetteur. S’assurer d’être au de hors des menu, Sur l’écran le mot ... - Page 5 5.2 Apprentissage de la course avancé (paramètre = ) S’assurer d’avoir installé les fins de course électriques e les avoir correctement réglés Dans cette procédure il est nécessaire de fournir des points de début ralentissement avec une commande pas à pas (SS). Débloquer le portail, le positionner à...
- Page 6 6. Menu Ex. Menu de base Entrée dans les menu: Pour entrer dans le menu de base maintenir appuyé la touche MENU pendant au moins une seconde Pour entrer dans le menu avancé maintenir appuyé la touche MENU pendant au moins 5 secondes Ex.
-
Page 7: Menu Avancé
6.2 Menu avancé: VALEURS MENU DESCRIPTION CONFIGURABLES DEFAULT UNITE min-max Premier appariement entre le dispositif Bluetooth et la centrale de commande. Electro frein 0 = désactivé 0-100 x0.01 s 1 = activé Comportement PHOTO1 en départ de fermé ... -
Page 8: Descrizione Menu
6.3 Descrizione menu: 6.3.1 Menu de base Temps de refermeture automatique Active lorsque le portail est arrêté dans la position d’ouverture totale, le portail referme après le temps . En cette phase l’afficheur montre avec le tiret clignotant, qui pendant les dernières 10 secondes est remplacé par le compte à rebours. Temps de refermeture après le passage Si pendant l’... - Page 9 6.3.2 Menu avancé .. Bluetooth Point du menu nécessaire pour le premier appariement entre un dispositif Android et la centrale de commande. Faites référence au manuel (aide) de l'application Android pour la procédure de connexion. .. Électro frein Brève inversion de marche à couple réduit pour décharger l’inertie du portail.L’opération est effectuée à chaque arrêt sauf que pour le cas d’inversion immédiate.
-
Page 10: Led Entrées Et Dispositifs De Sécurité
.. Homme mort Dans la modalité homme mort le portail bouge exclusivement jusqu’à ce que la commande est présente; au relâchement l’automation se pose en stop. Les commandes activées sont OPEN et CLOSE. Sont inactives SS et PED. En modalité homme mort sont désactivés toutes le opérations automatiques, comprises les brèves ou totales inversions. -
Page 11: Normal Fonctionnement
7.2 Normal fonctionnement: Standby - Portail fermé ou ré-allumage après extinction Portail en ouverture Portail en fermeture Portail arrêté par l’utilisateur pendant l’ouverture Portail arrêté par l’utilisateur pendant la fermeture Portail arrêté par intervention externe (photocellules, stop) Portail ouvert sans ré-fermeture automatique Portail ouvert en modalité... -
Page 12: Alimentation Et Consommations
Les responsabilités à la charge du producteur pour les dommages causés aux personnes pour cause d’incidents de toute nature dus à nos produits défectueux, sont uniquement celles qui sont visées par les lois italiennes. ALLMATIC S.r.l 32026 Borgo Valbelluna - Belluno – Italy Via dell’Artigiano, n°1 –...
