Allmatic B1VR PROX Guide Rapide

Armoire de commande pour 1 moteur avec entrée anémomètre
1. Introduction
Les armoires de commande de la série B1VR PROX sont des équipements aptes à gérer l'actionnement et le contrôle de stores et rideaux de façon
simple et complète, conçues pour satisfaire toute exigence. Ce produit peut contrôler 1 moteur à 230 Vac monophasé avec 500W max de puissance.
L'armoire de commande B1VR PROX, si équipée de récepteur radio, utilise le système de décodification à code variable, sûr et intuitif en l
'installation. Dans la mémoire extractible il est possible de mémoriser de façon permanente jusqu'à 1000 canaux (8000 avec mémoire optionnelle) de
la série Birol® et CLARUS. Il est présente une entrée pour capteur vent ( série WIN Allmatic), qui permet de fermer l'automatisme s'il y a une situation
de danger causée par une excessive vitesse du vent. En plus, il y a 2 entrées séparées pour les touches d'ouverture et fermeture du moteur et pour
la modalité programmée ( fonction horloge). Si le récepteur radio, n'est pas installé, pour contrôler l'automatisme il est nécessaire la présence des
touches câblées.
ATTENTION : NE PAS INSTALLER L'ARMOIRE DE COMMANDE SANS AVOIR LU LES INSTRUCTIONS !!!
L'INSTALLATION DOIT ETRE EFFECTUE SEULEMENT PAR DU PERSONNEL QUALIFIE
2. Configuration
Led d'apprentissage /
alarme
Réglage seuil alarme
vent
Touche d'appren-
tissage apprendi-
Module radio récepteur
Shunt d'expansion du
capteur vent

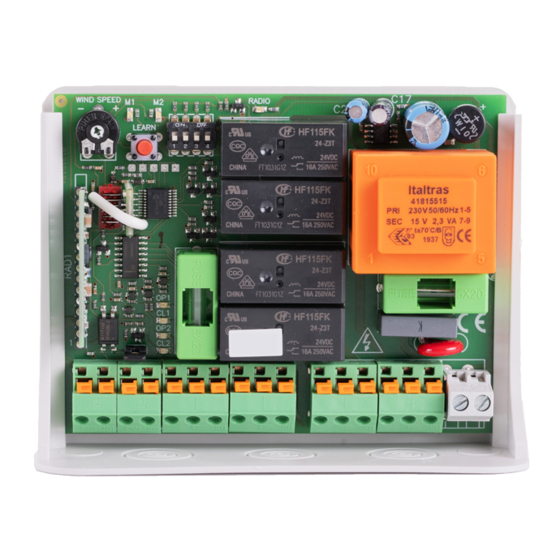

3. Connexions
Connexions Capteur Vent
WIN S:
Raccorder les cables aux bornes N°4 et
N°5 de la barrette de connexion B1VR.
REMARQUE: les câbles de connexion n'ont pas de polarité.
REMARQUE: la centrale de commande est également compatible avec le capteur WIN EX.
6-1622293 rev 3 07/12/2022
B1VR PROX
Dip-switch pour la
sélection des fonctions
Mémoire
émetteurs
Fusible entrées
F 50 mA
KAIROS S:
Raccorder les cables aux bornes N°4 et
N°5 de la barrette de connexion B1VR.
ITA ENG FRA
Led de diagnostique
Interférences radio
Fusible ligne
F 6.3 A
Installation et recommandations
•
Brancher le moteur aux bornes 8,9,10 en respectant le
schéma et la polarité du moteur (ouvre = déroulement
store , ferme = enroulement store).
•
Connecter les touches ouvre et ferme du moteur aux
bornes 5,6,7 en respectant le schéma et en cherchant
de séparer le plus possible ces câbles de ceux de la
tension de réseau et tu moteur.
•
Brancher l'horloge aux bornes 5 et 6 (voir paragraphe 7).
•
Brancher le capteur vent aux bornes 4 et 5. Aussi en ce
cas , éviter de faire dérouler le câble près des câble
de tension du réseau et du moteur, pour l'isoler des
interférences externes. Pour un schéma de connexion
d'un anémomètre
référence au paragraphe 9.
•
Brancher les câbles de la tension de réseau 230Vac aux
bornes 11, 12.
Contrôles préliminaires
Amener le store à mi course, positionner le trimmer seuil vent
au minimum et actionner manuellement l'anémomètre,
s'assurer
que l'automatisme ferme lorsque la condition de danger est
détectée. Si l'automatisme ouvre vérifier le câblage moteur.
ESP DEU POR
avec plusieurs centrales, faire
