- Page 1 ARMOIRE DE COMMANDE BIOS2 ECO Armoire de commande programmable pour portails battants Guide pour l’installation...
-
Page 2: Connexions

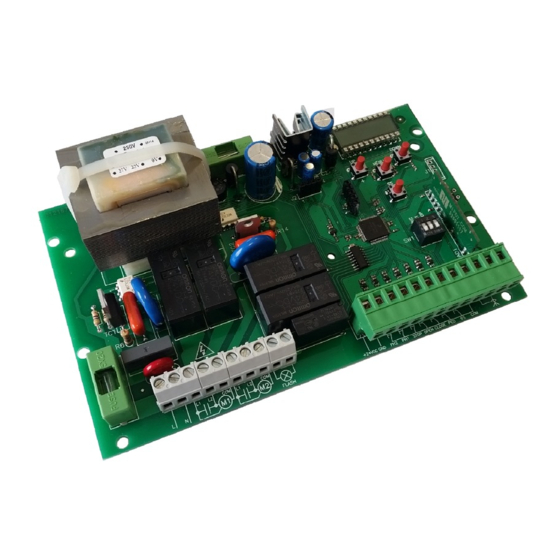

1. Introduction L’armoire de commande BIOS2 ECO est un appareil approprié pour les installations à 1 ou 2 battants avec moteurs 230 Vac avec puissance maximum de 700W. Le tableau de contrôle équipé d’afficheur permet un réglage précis de la force de poussée des battants. Il est possible de régler le retard du deuxième battant grâce au menu. - Page 3 SORTIE ACCESSOIRES Sortie accessoires entre les bornes 11 et 12 de l’armoire de commande 24Vdc 6W max. IENTREE PHOTOCELLULE D’OUVERTURE Fonctionnement des photocellules: Brancher le contact NORMALEMENT FERME - Fermeture: Arrête le mouvement du portail et de la photocellule (PHOTO 2) entre les bornes attende que le faisceau soit libéré, ensuite répart en 13 et 20 de l’armoire de commande.
-
Page 4: Apprentissage D'un Émetteur
4. Apprentissage émetteurs 4.1 Apprentissage d’un émetteur La première touche mémorisée exécute la fonction de PAS A PAS (ouverture et fermeture du portail), le deuxième la fonction d’ouverture piéton, la troisième la fonction OUVRE et la quatrième FERME. La centrale sort de la modalité apprentissage si après 10 secondes ne reçoit pas une nouvelle touche ou émetteur. S’assurer d’être au de hors des menu, Sur l’écran le mot ... - Page 5 Pour un correct fonctionnement de l’automation, il est absolument indispensable l’utilisation des butées mécaniques en ouverture et fermeture. 5.2 Apprentissage des courses avancé (paramètre = ) Brancher à la sortie MOTEUR 1 le battant qui va en butée et au quel est connectée une éventuelle serrure électrique. Le MOTEUR 1 est activé toujours en premier en ouverture, et en deuxième en fermeture.
- Page 6 6. Menu Ex. Menu de base Entrée dans les menu: Pour entrer dans le menu de base maintenir appuyé la touche MENU pendant au moins une seconde Pour entrer dans le menu avancé maintenir appuyé la touche MENU pendant au moins 5 secondes Ex.
-
Page 7: Menu Avancé
6.2 Menu avancé: VALEURS MENU DESCRIPTION CONFIGURABLES DEFAULT UNITE min-max Ouverture piéton 0-100 Temps pré clignotement (0 = désactivé) 0-10 Configuration lumière de courtoisie 0 = A la fin du mouvement, allumée pendant temps TCY 1 = Voyant portail ouvert on/off ... -
Page 8: Description Menu
6.3 Description menu 6.3.1 Menu de base Temps de refermeture automatique Active lorsque le portail est arrêté dans la position d’ouverture totale, le portail referme après le temps . En cette phase l’afficheur montre avec le tiret clignotant, qui pendant les dernières 10 secondes est remplacé par le compte à rebours. Temps de refermeture après le passage Si pendant l’... - Page 9 6.3.2 Menu avancé .. Ouverture piétonne L’ouverture piétonne est un mouvement qui peut être activé seulement à partir du portail complètement fermé. Le paramètre règle l’ouverture comme pourcentage de la course du premier battant. .. Temps de pré-clignotement Clignotement préventif à la manutention, exécuté dans toutes les deux directions, dont durée est définie par le paramètre .. ..
-
Page 10: Normal Fonctionnement
7. Afficheur et états de l’armoire de commande 7.1 Normal fonctionnement: Standby - Portail fermé ou ré-allumage après extinction Portail en ouverture Portail en fermeture Portail arrêté par l’utilisateur pendant l’ouverture Portail arrêté par l’utilisateur pendant la fermeture Portail arrêté par intervention externe (photocellules, stop) Portail ouvert sans ré-fermeture automatique Portail ouvert en modalité... -
Page 11: Led Entrées Et Dispositifs De Sécurité
7.3 LED entrées et dispositifs de sécurité 8. Tableau caractéristiques ALIMENTATION ET CONSOMMATIONS Tensione d’alimentation 230 Vac - 50/60 Hz Absorption carte de reseau (Standby) 55 mA @ 230 Vac Configuration standard (2 paires photocellules, RX palpeuse radio ) Fusible protection ligne F6.3A ALIMENTATION MOTEURS Nombre de moteurs gérables... -
Page 12: Consignes De Sécurité
Consignes de sécurité Éviter de faire passer les câbles de liaison des commandes, des sécurités et des entrées près des câbles d’alimentation de la borne 230V et du moteur. Certains points de la borne 230V sont soumis à tensions dangereuses. L’installation et la programmation de l’armoire de commande doivent être effectuées seulement par du personnel qualifié.
