Champs de puissance de la pompe pour les courbes de pression
constante
7
6
5
4
3
2
1
0
0 200 400 600 800 1000 1200 1400
6 720 643 406-12.1O

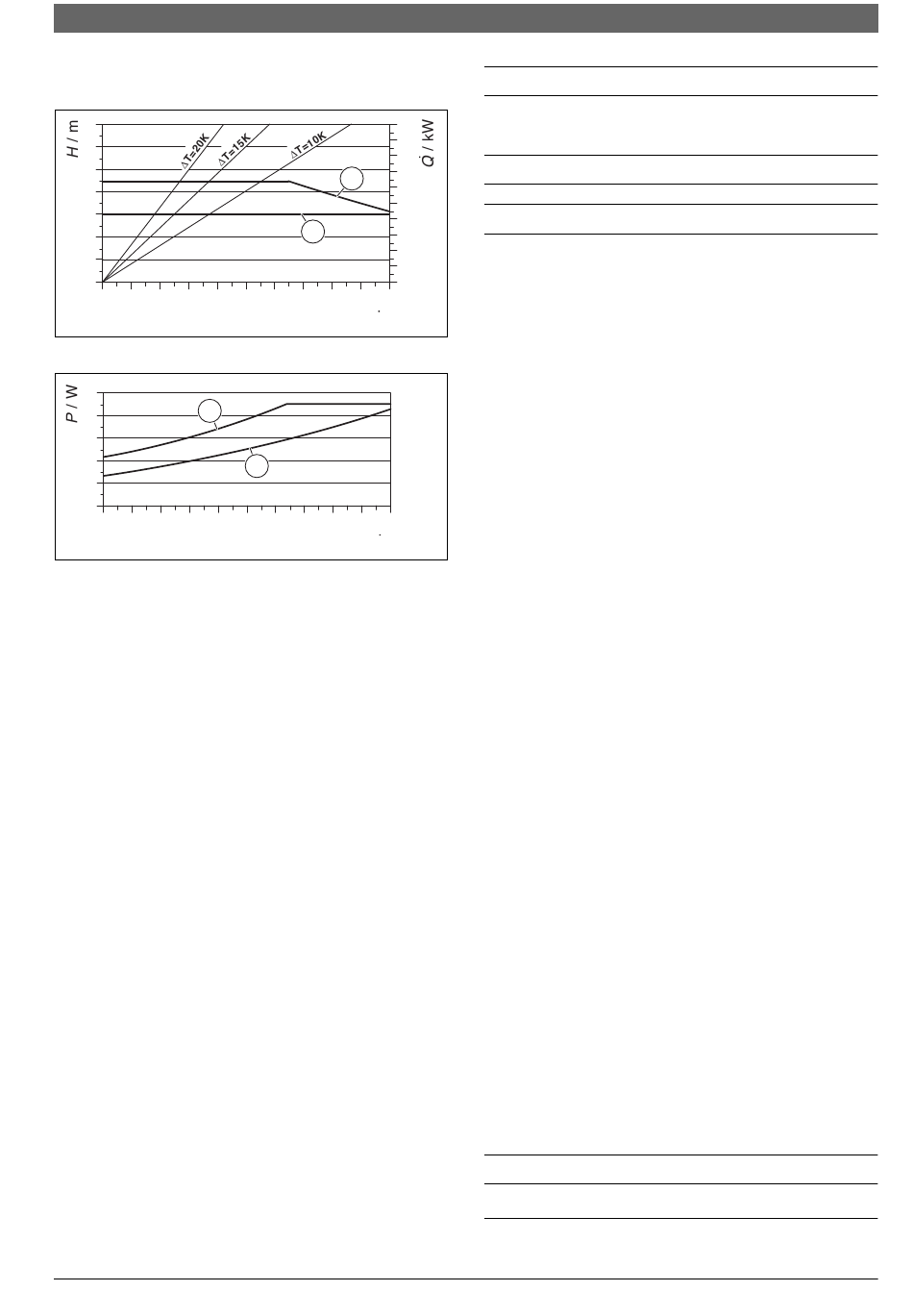

Fig. 122 Courbes caractéristiques de la pompe
50
2
40
30
20
10
0
0 200 400 600 800 1000 1200 1400
6 720 643 406-15.1O
Fig. 123 Puissance absorbée
Légende figures 122 et 123:
1
Courbe caractéristique de pression constante 1
2
Courbe caractéristique de pression constante 2
H
Hauteur manométrique résiduelle
Q
Puissance thermique du circuit avec mélangeur
V
Débit volumétrique
18.9
Module solaire
18.9.1 Réglages sur les installations solaires
▶ Rétablir l'alimentation électrique (tension réseau) de l'ensemble de
l'installation.
Si le témoin de fonctionnement du module est vert en permanence :
▶ Mettre le module de commande en marche et régler conformément à
la notice d'installation.
▶ Dans le menu Réglages solaires > Modifier la configuration
solaire sélectionner les fonctions installées et les rajouter à l'installa-
tion solaire. Ce menu n'est pas disponible avec tous les modules de
commande. Si nécessaire, cette étape est annulée.
▶ Vérifier les réglages de l'installation solaire sur le module de com-
mande et les ajuster à l'installation en place si nécessaire.
▶ Démarrer l'installation solaire.
18.9.2 Aperçu des menus de service
Les menus dépendent du module de commande et de l'installation en
place.
Condens 9000i
20
18
16
14
2
12
10
8
1
6
4
2
0
1600
1800
2000
V / l/h
1
1600
1800
2000
V / l/h
Menu de service
– Mise en service
– ...
...
Réglages solaires
– Système solaire installé
– Modifier la configuration solaire
– Config. solaire actuelle
– Paramètres solaires
– Circuit solaire
– Régl. vit. rot. pompe sol.
– Vitesse min. pompe sol.
– Diff. d'encl. pompe solaire
– Diff. d'arrêt pompe solaire
– Temp. maximale capteur
– Temp. minimale capteur
– Tubes ss vide dém. pom.
– Fonction Europe du Sud
– Temp. encl. fct. EuroSud
– Ballon
– Température max. ballon1
– Température max. ballon3
– Diff. d'encl. échang. therm.
– Diff. d'arrêt échang. therm.
– Temp. hors gel éch. ther.
– Ballon
– Température max. ballon1
– Température max. ballon3
– Diff. d'encl. échang. therm.
– Diff. d'arrêt échang. therm.
– Temp. hors gel éch. ther.
– Rendement/optim. solaire
– Surface brute capteurs1
– Type champ de capteurs1
– Zone climatique
– Température ECS min.
– Infl. sol. circ. chauf. 1
– Réinit. rendement solaire
– Réinit. optimisation solaire
– Temp.cst Double-Match-F.
– Teneur en glycol
– Transfert
– Différence encl. transfert
– Différence arrêt transfert
– ECS solaire
– Régul. ECS act.
– Dés.th./mise T quot.ball.1
– Dés.th./mise T quot.ball.3
– Durée mise temp. quoti.
– Temp.mise en temp.quoti.
– Démarrer système solaire
Diagnostic
– ...
Annexes | 87
6720861515 (2016/08)
