MISE À NIVEAU DU PONT
DE LA TONDEUSE
Effectuer les réglages suivants sur une surface plate et à niveau.
MISE À NIVEAU DE CÔTÉ À CÔTÉ
1. Alors que la tondeuse est installée, placer le tracteur sur une
surface lisse et à niveau telle qu'une surface en ciment.
Tourner les roues avant de telle sorte qu'elles soient bien
droites.
2. Vérifier s'il y a des lames tordues et les remplacer si
nécessaire.
3. Placer la goupille de hauteur de coupe de la tondeuse dans le
4ème trou à partir du bas (voir encart, Figure 30). Placer les
lames extérieures de la tondeuse de telle sorte qu'elles soient
dirigées de côté à côté (Figure 28).
4. Mesurer la distance entre les extrémités extérieures de chaque
lame et le sol (Figures 28 & 29). S'il y a plus de 3 mm (1/8") de
différence entre les mesures de chaque côté, aller à l'étape 5.
Si la différence est égale ou inférieure à 3 mm (1/8"), aller à
l'étape 6.
5. Utiliser les tringles de mise à niveau arrière (B, Figure 30) pour
régler la mise à niveau de côté à côté du pont. Répéter l'étape
4 si nécessaire.
MISE À NIVEAU D'AVANT EN ARRIÈRE
6. Placer les lames de telle sorte qu'elles soient d'avant en
arrière (Figure 31).
7. Mesurer la distance entre le sol et l'extrémité avant de la lame
du centre, et entre le sol et les extrémités arrière des lames de
gauche et de droite (Figures 29 & 31). L'extrémité avant de la
lame du centre doit être 6 mm (1/4") plus haut que les
extrémités arrière des lames de gauche et de droite. Si ce n'est
pas le cas, aller aux étapes 8 - 11.
8. Vérifier la longueur des tiges de support. La tige arrière (D,
Figure 30) doit être de 38,1 cm (15") et n'est pas réglable. Pour
régler l'inclinaison du pont de la tondeuse, régler seulement
les écrous de mise à niveau avant.
9. Desserrer les contre écrous avant (E, Figure 30).
10. Tourner les écrous de mise à niveau (A, Figure 30) dans le
sens contraire des aiguilles d'une montre pour abaisser l'avant
du pont de la tondeuse. Tourner les écrous dans le sens des
aiguilles d'une montre pour lever l'avant de la tondeuse. Faire
les réglages par petits incréments, en essayant de garder la
tension sur les deux écrous de mise à niveau.
11. Serrer les contre écrous avant (E).
12. Vérifier de nouveau la mesure des lames puis refaire les
étapes 7 à 11 si nécessaire.
Pannes et Solutions, Réglages et Service

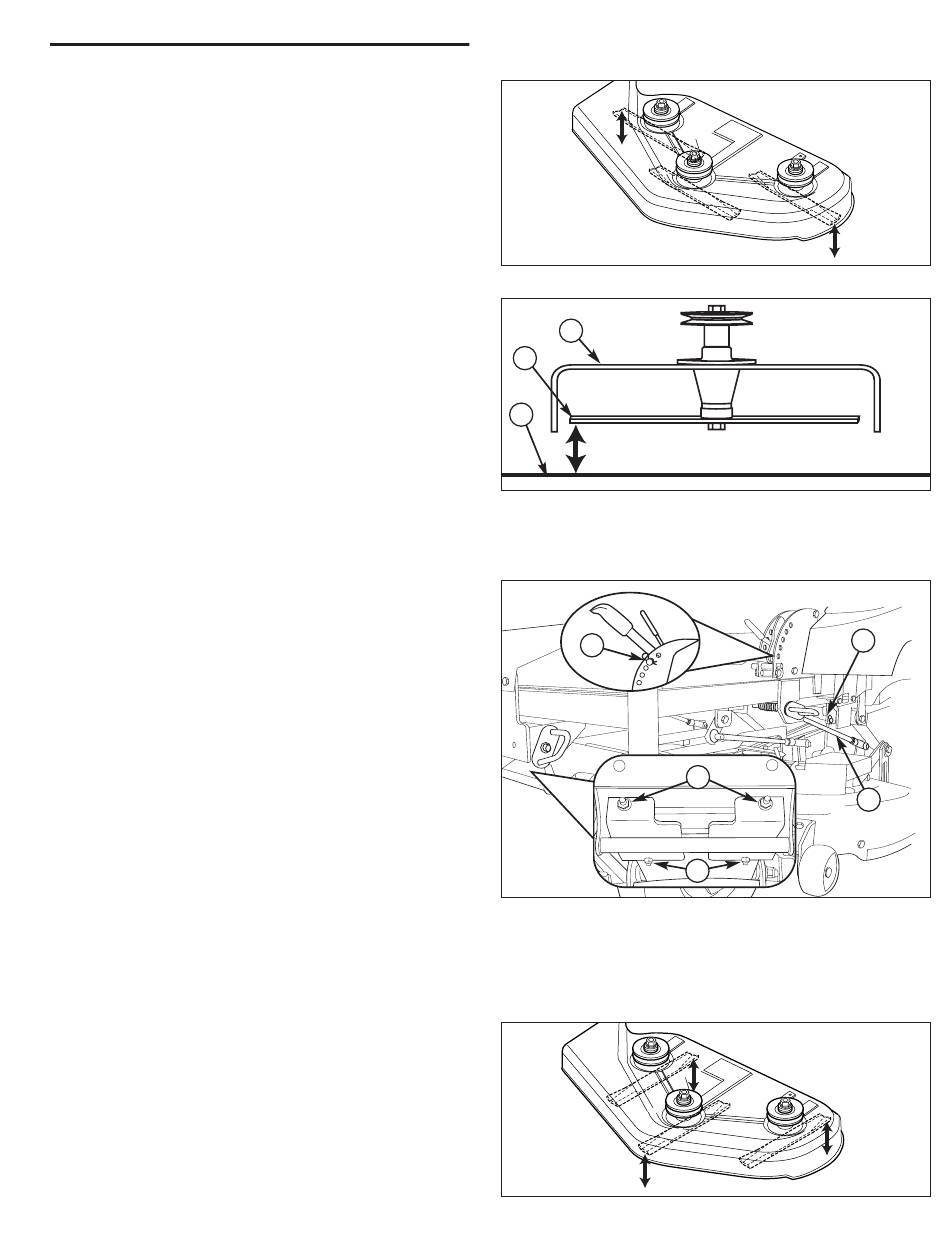

Figure 28. Orienter les lames de côté à côté
A
B
C
Figure 29. Mesurer la distance entre les extrémités des
lames et le sol
A. Pont de la tondeuse
B. Extrémité de la lame
C
Figure 30. Mise à niveau de la tondeuse
A. Écrous de mise à niveau avant
B. Tiges de mise à niveau arrière
C. 4ème trou de hauteur de coupe
D. Tiges de support arrière
E. Contre écrous avant
Figure 31. Orienter les lames d'avant en arrière
29
C. Sol à niveau
B
A
D
E
