01-001483-190621

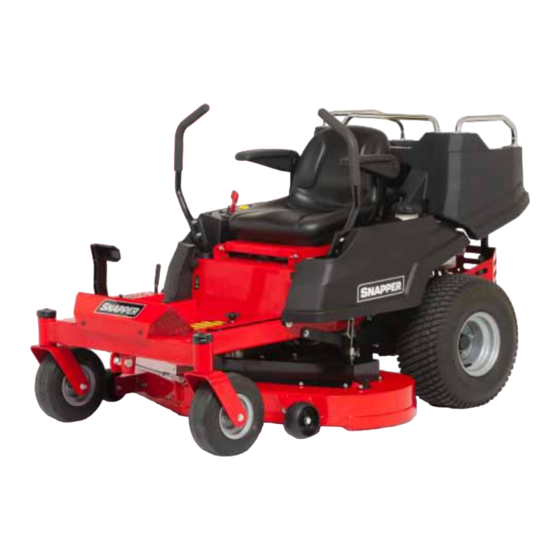

Autoportée Zéro-Turn
Notice d'Utilisation
ZTX275
2691459
Avertissement !
Lire et comprendre le présent manuel dans son intégralité
avant d'utiliser cette machine ou de procéder à son entretien
et à son contrôle.
Conserver ce manuel avec soin afin de pouvoir le consulter
pour l'utilisation, l'entretien, ou le contrôle de cette machine.
www.iseki.fr
Retrouvez-nous sur
Publicité
Table des Matières
Manuels Connexes pour Snapper ZTX275
Sommaire des Matières pour Snapper ZTX275
- Page 1 01-001483-190621 Autoportée Zéro-Turn Notice d’Utilisation ZTX275 2691459 Avertissement ! Lire et comprendre le présent manuel dans son intégralité avant d’utiliser cette machine ou de procéder à son entretien et à son contrôle. Conserver ce manuel avec soin afin de pouvoir le consulter pour l’utilisation, l’entretien, ou le contrôle de cette machine.
- Page 3 80079531 Revision: A...
- Page 7 Produits couverts par le Icônes de sécurité présent manuel Les produits suivants sont couverts par le présent manuel : 2691351-00, 2691351-01, 2691351-02, 2691352-00, 2691352-01, 2691352-02, 2691353-00, 2691353-01, 2691353-02, 2691353-03, 2691357-00, 2691357-01, 2691357-02, 2691359-00, 2691359-01, 2691359-02, 2691359-03, 2691391-00, 2691391-01, 2691391-02, 2691395-00, 2691395-01, 2691395-02, 2691410-00, 2691410-01, 2691410-02, 2691411-00, 2691411-01, 2691411-02, 2691412-00, 2691459-01, 2691460-01 ...
-
Page 8: Avertissement Concernant Le Monoxyde De Carbone
Avertissement concernant le monoxyde Définitions des icônes des étiquettes autocollantes de sécurité de carbone AVERTISSEMENT Les moteurs en marche dégagent du monoxyde de carbone, un gaz toxique sans odeur et sans couleur. Respirer du monoxyde de carbone peut causer des maux de têtes, des sensations de fatigue, des vertiges, des vomissements, des états de confusion, des convulsions, des nausées, des pertes de connaissance,... -
Page 9: Guide D'identification Des Pentes
DANGER : PERTE DE TRACTION, RISQUE DE GLISSADE, Règles et informations relatives à la PERTE DU MAINTIEN DE LA DIRECTION ET DE CONTRÔLE SUR LES PENTES : Si la machine s’arrête en marche avant sur sécurité une pente, arrêter les lames et conduire lentement la machine hors de la pente. -
Page 10: Transport Et Remisage
14. Ne pas utiliser la machine sous l’emprise de l’alcool ou de dans le sens de la marche. Si l’unité est dirigée vers drogues. l’arrière, la poussée éolienne risquerait d’endommager l’unité. 15. Surveiller la circulation lors de l’utilisation à proximité des routes ou en les traversant. -
Page 11: Équipement Remorqué (Unités Autoportées)
Il n’est pas possible de reprendre le contrôle d’une tondeuse autoportée à rayon de braquage zéro glissant sur une pente AVERTISSEMENT en actionnant le frein. Les principales raisons de la perte de Utilisation dangereuse Danger contrôle sont les suivantes : adhérence des pneus au sol Ne jamais faire fonctionner sur des pentes avec un angle insuffisante, vitesse trop rapide, freinage inadéquat, type de supérieur à... -
Page 12: Émissions
6. Faire preuve de prudence à l’approche d’angles morts, 13. Remettre tous les bouchons de réservoir de carburant d’arbustes, d’arbres et d’autres objets susceptibles de et les bouchons de bidons de carburant en place en les masquer la vision. serrant bien. Émissions Réparations et entretien 1. -
Page 13: Vérifications Du Système De Verrouillage De Sécurité
Vérifications du système de peuvent entraîner un fonctionnement hasardeux, endommager le matériel et annuler la garantie du verrouillage de sécurité fabricant. 19. Sur les tondeuses à lames multiples, faire preuve de prudence étant donné qu’une lame peut entraîner la AVERTISSEMENT rotation des autres lames. -
Page 14: Fonctions Et Commandes
TEST 3 – Le moteur doit s’arrêter si : C Interrupteur d'allumage - démarre le Moteur arrêté moteur • l'opérateur se lève du siège alors que la PDF est embrayée , OU SI • le conducteur se lève de son siège quand les leviers ... -
Page 15: Fonctionnement
2. Remettre la jauge en place et la resserrer (A, Figure 4). J Levier gauche de commande de Hausse de la vitesse vitesse d’avancement – contrôle en marche avant – 3. Retirer la jauge d’huile et vérifier le niveau d’huile. Il la vitesse et la direction de la roue pousser le levier vers doit atteindre le haut du repère plein (B, Figure 4) sur la... -
Page 16: Haute Altitude
Haute altitude Démarrage du moteur À des altitudes supérieures à 5 000 pieds (1 524 mètres), de l'essence avec un indice d'octane minimal de 85/85 AKI (89 AVERTISSEMENT RON) est acceptable. L’essence et ses vapeurs sont hautement inflammables et explosives. Pour les moteurs à carburateur, il est nécessaire d’effectuer un réglage pour hautes altitudes pour maintenir Un incendie ou une explosion peuvent entraîner de graves son rendement. -
Page 17: Pour Arrêter La Tondeuse
2. Faire passer la commande de vitesse du moteur de la 8. Une fois la tonte terminée, couper la PDF. position RAPIDE à la position STARTER. 9. Arrêter le moteur. Voir Arrêter la tondeuse et le moteur Un moteur chaud n'a pas besoin de starter. Certains moteurs sont équipés d'un starter séparé. -
Page 18: Déplacement Lent
(TOUJOURS opérer à plein gaz lorsque vous tondez), et replaçant simultanément et progressivement l’autre levier au tourner lentement afin d'éviter que le pneu ne glisse et point mort. Recommencer plusieurs fois. n'endommage le gazon. REMARQUE : Le « point pivot » sur lequel on tourne dépend Nous vous suggérons de commencer par la procédure de l’amplitude de déplacement de chaque levier lorsqu’on le Déplacement lent , puis faire les manœuvres de virage, et... -
Page 19: Dépose Et Pose De La Tondeuse
Pour retirer la plate-forme 1. Enfoncer complètement la pédale de réglage de hauteur de coupe (A, Figure 14) jusqu'à ce que la tige 1. Enlever les goupilles (C, Figure 15) en fixant l'avant de la de débrayage de transport (B) bloque le plateau à sa plate-forme au cadre de la tondeuse. -
Page 20: Calendrier D'entretien
Entretien MOTEUR Toutes les 8 heures ou chaque jour Calendrier d’entretien Contrôlez le niveau d'huile moteur Toutes les 25 heures ou une fois par an* Nettoyer le filtre à air et le dépoussiéreur du moteur ** AVERTISSEMENT Toutes les 50 heures ou une fois par an* Changez l’huile moteur Remplacer le filtre à... -
Page 21: Entretien De La Batterie
Entretien de la batterie 2. Desserrer la visserie de réglage (A ou B, Figure 19, selon le type de siège) sous la base du siège. 3. Glisser le siège vers l'avant ou vers l'arrière à la position AVERTISSEMENT désirée. Risque d'explosion et d'incendie 4. -
Page 22: Entretien Du Filtre À Air
5. Nettoyer le préfiltre avec un liquide détergent et de 1. Débrancher le tuyau de vidange (H, Figure 23) du côté du l’eau. Ensuite, le laisser sécher complètement à l’air. moteur. N’enduisez pas d’huile le dépoussiéreur primaire. 2. Dévisser et retirer le bouchon de vidange d’huile (I, 6. -
Page 23: Équipement
6. Débrancher le tuyau et le dispositif de déconnexion • Contrôler tous les niveaux de liquide. Contrôler tous les rapide du raccordement eau une fois complété. points d’entretien. Entreposage • Faire toutes les vérifications et procédures recommandées se trouvant dans ce manuel. •... -
Page 24: Puissances Nominales
PROBLÈME CAUSE SOLUTION PROBLÈME CAUSE SOLUTION Consommation Moteur trop chaud. Vérifier les ailettes du Éjecteur obstrué par Couper l’herbe avec la excessive d’huile. moteur, le tamis de l’herbe coupée. goulotte d’évacuation soufflante et le filtre à dirigée vers la zone air. - Page 26 ISEKI France S.A.S - ZAC des Ribes 27, avenue des frères Montgolfier - CS 20024 63178 Aubière Cedex Tél. 04 73 91 93 51 - Fax. 04 73 90 23 11 E-mail : info@iseki.fr - www.iseki.fr...
