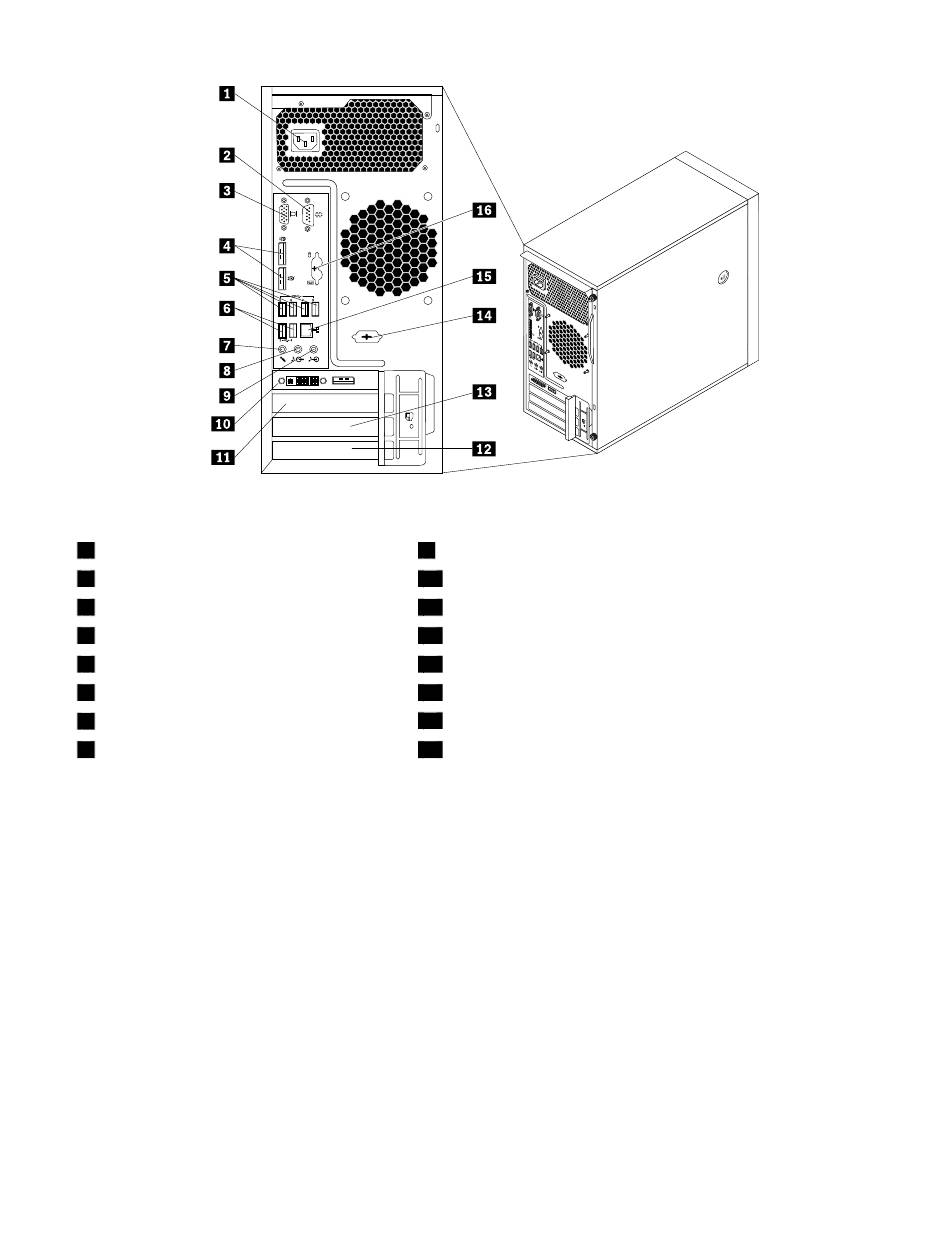

Figure 4. Emplacement des connecteurs à l'arrière
1
Connecteur d'alimentation
2
Port série
3
Connecteur d'écran VGA
4
Connecteurs DisplayPort (2)
5
Connecteurs USB 3.0 (4)
6
Connecteurs USB 2.0 (2)
7
Connecteur du micro
8
Connecteur de sortie ligne audio
Connexion
Connecteur d'entrée ligne audio
Connecteur de sortie ligne
audio
Port DisplayPort
Connecteur Ethernet
Connecteur du micro
Port série
9
Connecteur d'entrée ligne audio
10
Carte graphique PCI Express x16 (sur certains modèles)
11
Support d'emplacement de carte PCI Express x1
12
Support d'emplacement de carte PCI
13
Support d'emplacement de carte PCI Express x4
14
Port série facultatif
15
Port Ethernet
16
Ports clavier et souris PS/2 (facultatifs)
Permet de recevoir les signaux audio en provenance d'un périphérique audio
externe, tel qu'un système stéréo. Lorsque vous connectez un périphérique audio
externe, un câble est branché entre le connecteur de sortie audio du périphérique et
le connecteur d'entrée audio du serveur.
Permet d'envoyer les signaux audio du serveur aux périphériques externes, tels que
des haut-parleurs stéréo avec amplificateurs intégrés, un casque d'écoute, un
clavier multimédia, ou au connecteur d'entrée audio sur un système stéréo ou sur
un autre périphérique d'enregistrement externe.
Permet de connecter un écran hautes performances, un écran Direct Drive ou tout
autre périphérique utilisant un port DisplayPort.
Permet de brancher un câble Ethernet pour un réseau local (LAN).
Remarque : Pour faire fonctionner le serveur dans les limites de la norme FCC
Classe B, utilisez un câble Ethernet de catégorie 5.
Permet de brancher un microphone sur le serveur, pour enregistrer des sons ou
utiliser un logiciel de reconnaissance vocale.
Permet de connecter un modem externe, une imprimante série ou d'autres
périphériques utilisant un port série à 9 broches.
Description
.
Chapitre 3
Présentation du produit
15
