2.4 Montaggio della pompa/ingrassare su-
Per proteggerle da danni causati dal trasporto, i
perficie di tenuta:
componenti elettrici vengono imballate separata-
mente. Prima del montaggio di questi componenti,
inserire la pompa nella relativa piastra e fissare
con i tre naselli di bloccaggio (leva di fissaggio).
Fissare il raccordo orientabile con la chiusura ra-
pida monomano e bloccare (ill. 8). Durante la
posa, prevedere una lunghezza di riserva del cavo
di collegamento (1 m), per poter estrarre la pompa
per i lavori di manutenzione e posarla sulle pia-
strelle.
Attenzione
Dopo il montaggio della pompa controllarne la sta-
bilità e il fissaggio.
1
2
2. Installazione
Far passare il tubo flessibile trasparente del sen-
sore di pressione già montato attraverso il tubo
vuoto per cavi, assicurando una posa senza
pieghe e in costante pendenza. Montare inoltre
la sonda ottica (trasduttore di allarme) nell'appo-
sita apertura, togliendo prima il tappo lilla. Dopo
aver collegato il cavo e il tubo flessibile alla cen-
tralina e stabilito la connessione alla rete, l'impi-
anto è pronto per l'uso.
Attenzione
Prima di collegare i cavi, osservare le indicazioni
riportate nelle istruzioni per il montaggio e l'uso
della centralina.

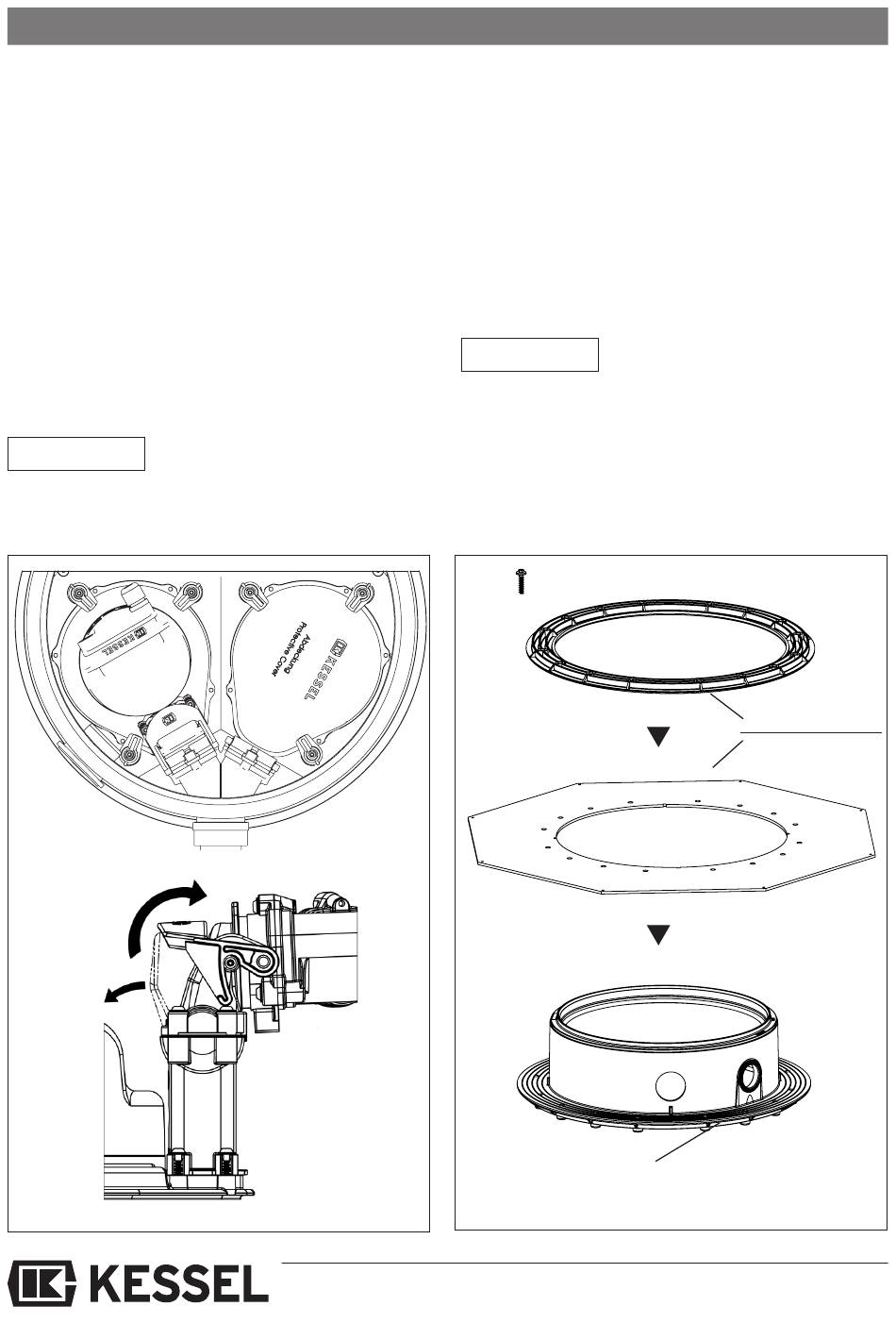

ill. 8
ill. 9
64
Controflangia
Flangia impermeabilizzante a pressione
Set di guarnizioni
(83023)
