Pose des grilles avec surface au choix :
Pour les grilles avec choix de la surface, il existe la
possibilité d'adapter, à charge du maître de l'ouv-
rage, des carreaux ou des pierres naturelles dans la
grille et de les adapter ainsi au revêtement de sol du
local. Pour la pose des carreaux, par exemple, les
produits de PCI sont bien adaptés. Pour obtenir une
adhérence et une finition sans problème, nous re-
commandons de suivre la procédure suivante :
Couche de fond de la plaque de recouvrement
Pose des carreaux :
par exemple avec le produit d'adhérence PCI
303. Après la durée de séchage correspondante,
pose des carreaux par exemple avec du mortier
flexible PCI. Cette pose est avant tout adaptée
aux carreaux plus minces, puisqu'il est possible
d'appliquer un enduit à la hauteur nécessaire.
Pose des carreaux par exemple avec du PCI-Sil-
coferm S (silicone autocollant). Il est ainsi possi-
ble, en cas de carreaux plus épais, d'obtenir un
mince lit de colle.
Pose de pierre naturelle :
(marbre, granit, marbre aggloméré)
Couche de fond de la plaque de recouvrement
avec le produit d'adhérence PCI 303, pose des
plaques de pierre naturelle avec du PCI-Carra-
ment ou du Carraferm. Pose des plaques de
pierre naturelle par exemple avec du PCI-Carra-
ferm (silicone spécial pour pierre naturelle).
2.3.1 Raccordement d'entrée latéral
2.3 Raccordements
Des raccords DN 100 sont disponibles en usine.
La conduite d'entrée doit alors présenter une
pente d'au moins 2%.
Attention
Ne pas percer le conteneur. L'installation peut être
endommagée irréparablement en cas de perçage
incorrect. (ill. 5)
2.3.2 Raccord d'écoulement
Le raccord d'écoulement ne peut être mis en place
que lorsque la pompe a été installée (voir 2.4). La
2. Pose
connexion de la fonction d'écoulement au bac col-
lecteur se fait au moyen du raccord d'écoulement
joint. Introduire le raccord d'écoulement dans l'ou-
verture et verrouiller avec l'obturateur rapide à une
main. Lors de l'application d'une plaque de protec-
tion (accessoire) étanche aux eaux de pluie, l'ouver-
ture doit être fermée avec le bouchon de fermeture
fourni à la livraison.

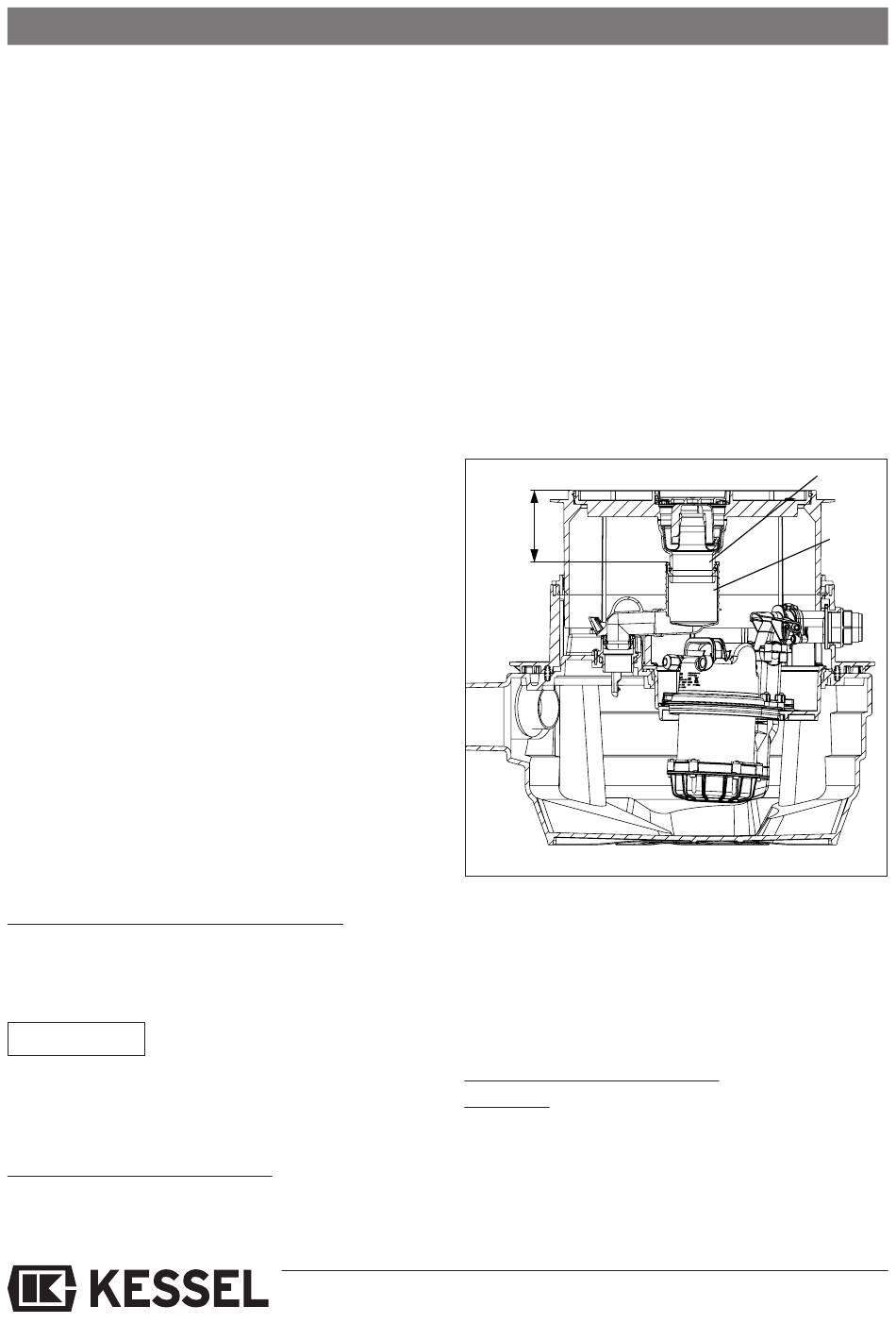

Selon la profondeur de pose (profondeur d'insertion
de la rehausse télescopique), le raccord d'écoule-
ment doit être coupé afin d'avoir la bonne dimension
(voir ill. 4) ou être agrandi avec le tube HT DN 70,
quand il est prévu un montage en retrait au moyen
de la pièce de rallonge (numéro d'art. 83071).
x
x < 115 mm ➞ Raccourcir de la différence le rac-
cord d'entrée
x > 120 mm ➞ Prolonger le raccord d'entrée avec
le tube DN 70.
A) Raccourcir au maximum de 15 mm
B) Raccourcir au maximum de 100 mm
2.3.3 Raccord de pression
Attention: Le raccord du capteur de pression à l'in-
stallation doit se faire sans pression.
Si nécessaire, utiliser le kit capteur KESSEL Rac-
cord de pression : 1 1/2" filet extérieur
Le kit de conduite à pression (numéro d'art. 28 040)
contient 5 m de tuyau flexible de conduite à pres-
44
A
B
Ill. 5
