3.1.3 Alimenter le GRC TAC4

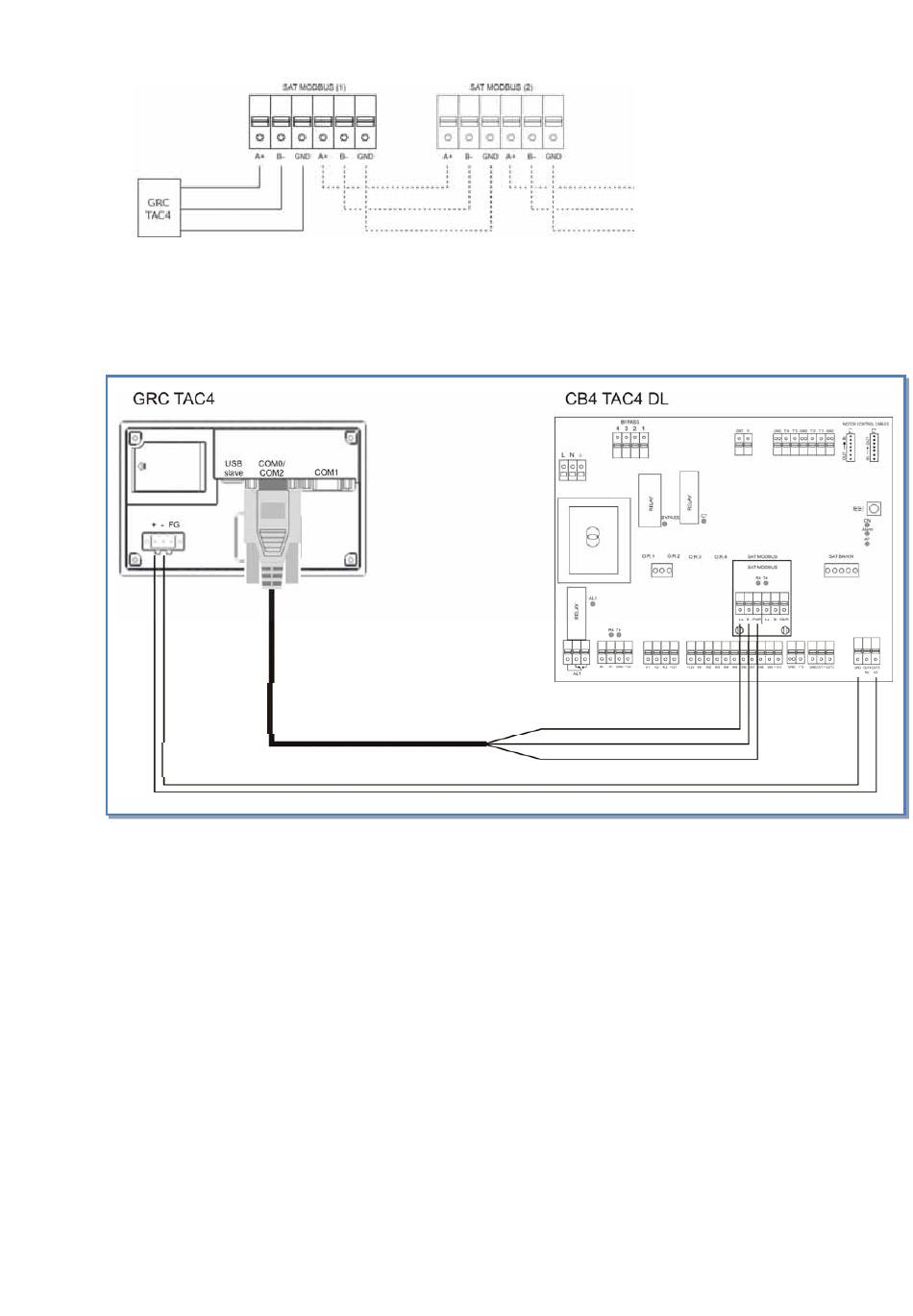

Le GRC doit être alimenté en 24 Vdc. Sa consommation maximale est de 5W. Une sortie 24Vdc prévue de série
sur le TAC4 DL peut être utilisée à cet effet. Dans ce cas, raccordez le GRC comme indiqué sur le schéma ci-
dessous.
+ = Vo
- = GND
Remarque : dans le cas d'une option NV, la vanne 3 voies se raccorde également sur ces bornes. Veillez dans ce
cas à assurer une connexion propre des deux câbles d'alimentation sur les bornes GND et VO.
3.2 Sélection du maître
Par « sélection du maître » on entend déterminer comment la commande des ventilateurs est faite.
La commande des ventilateurs veut dire:
- Dans le mode CA (cfr § 4.2.1): contrôler la marche/arrêt des ventilateurs ainsi que sélectionner le débit d'air
- Dans les modes LS et CPs (cfr § 4.2.2 et 4.2.3): contrôler la marche/arrêt des ventilateurs et activer / désactiver
une autre consigne (multiplicateur de consigne).
2 configurations sont possibles:
1) Le circuit TAC4 DL est le maître: le contact entre les bornes IN1 et +12Vdc du circuit TAC4 DL est fermé.
Le circuit TAC4 DL permet de contrôler les ventilateurs via ses entrées.
Le GRC TAC4 permet:
- de configurer,
- de visualiser l'ensemble des paramètres de manière claire,
NT 508965 CAD HR FLAT TAC4 + GRC 130812
A + = fil noir
B - = fil brun
GND = fil métallique
9
