- Page 1 CAD HR Flat Regulation TAC4 + GRC Manuel d’installation et d’utilisation NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 2: Table Des Matières
4.2.4 Mode de fonctionnement OFF ................35 4.3 Plages horaires ......................36 4.3.1 Onglet « Setup » ....................36 ........................... 36 Si mode CPs : ......................36 NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 3 4.5.4 Onglet « Flux » ....................45 4.5.5 Onglet « E/S » ....................45 4.5.6 Onglet « Config » ....................45 4.6 Configuration avancée ....................46 ANNEXE: Paramètres de l’installation ................47 NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 4: Fonctionnalites De La Regulation
Sans option CT - Signalisation "Marche ventilateurs " et "Alarme de pression" (si en position ● O.R.1 / O.R.2) Si option CT - Contrôle « Ouverture-fermeture clapets » et « Alarme de pression » (si en ● position O.R.1 / O.R.2) NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 5: Informations Generales
8. Panneau d’accès (petites porte maintenance filtres dans HRflat 1600-2000) 9. Batterie électrique de préchauffe pour protection antigel (option KWin)(de l’autre coté pour modèle 450) 10. GRC TAC4 Tous les raccordements électriques à effectuer par l’installateur se font en 1/2/3. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 6: Schéma De Principe Du Positionnement Des Sondes De T° Dans L'unité
Par convention, la correspondance est : T1 : câble noir ‐ T2 : câble blanc ‐ T3 : câble bleu ‐ 2.1 Etiquette placée dans le couvercle du boîtier 3 NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 7: Raccordements Et Principes De Fonctionnement

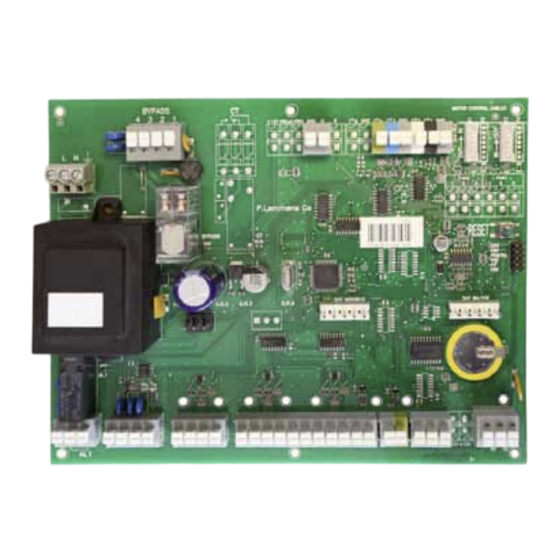

Il suffit d’enficher le SAT MODBUS sur le connecteur du circuit CB4 TAC4 DL (position: voir photos). Le montage doit se faire hors tension. Attention : Un mauvais positionnement du SAT MODBUS sur le circuit TAC4 DL peut endommager de manière définiticve les deux circuits ! NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 8: Raccorder Le Grc Tac4 Rec Au Sat Modbus
Section de 0,26 … 0,50 mm². Utiliser une paire pour connecter B- et A+. Les circuits doivent être raccordés en série comme indiqué sur le schéma de raccordement ci-dessous. Schéma de raccordement NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 9: Alimenter Le Grc Tac4
1) Le circuit TAC4 DL est le maître: le contact entre les bornes IN1 et +12Vdc du circuit TAC4 DL est fermé. Le circuit TAC4 DL permet de contrôler les ventilateurs via ses entrées. Le GRC TAC4 permet: - de configurer, - de visualiser l’ensemble des paramètres de manière claire, NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 10 Le circuit TAC4 DL assure la régulation et sert de liaison entre les ventilateurs et le GRC TAC4. Le GRC TAC4 permet - de configurer, - de visualiser l’ensemble des paramètres via les écrans de visualisation, - de contrôler les ventilateurs via l’écran de contrôle NT 508965 CAD HR FLAT TAC4 + GRC 130812...
- Page 11 de fonctionner en GRC TAC4 maître et de basculer en position TAC4 DL maître pour activer automatiquement une valeur de veille (attention K1/K2/K3 sur le TAC4 DL doivent être connectés correctement au +12V afin d’activer cette valeur). NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 12: Contrôle Des Ventilateurs
MODE OFF: En configuration TAC4 DL maître ce mode permet d’arrêter les ventilateurs via le GRC TAC4. Pour redémarrer les ventilateurs il faut repasser dans l’un des 3 autres modes de fonctionnement. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 13: Plages Horaires
Il faut alors appuyer sur le bouton « RESET ALARMES » de l’onglet « Alarmes » du menu « Visualisation », ou via le bouton RESET du circuit TAC4 DL. NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 14 Cette alarme signale que la consigne de T° de pulsion ne peut être respectée (T° inférieure à la consigne durant 15 minutes alors que la postchauffe est au maximum) Voir 12 dans tableau ci-après. NT 508965 CAD HR FLAT TAC4 + GRC 130812...
- Page 15 NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 16: Tableau Des Alarmes
/ = pas d’action sur cet élément pour ce type d’alarme (1) Sauf si vous avez configuré via le setup avancé que les ventilateurs doivent être arrêtés en cas d’alarme de pression. (2) Voir détails au §3.5.4 NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 17: Schémas De Raccordement
- de permettre aux pompiers de déroger à cette configuration de base en imposant le redémarrage/arrêt des ventilateurs. 3.5.4.1 Configuration La configuration est faite via le setup avancé. Détail complet: voir notre documentation setup avancé. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 18: Fonction Boost
3.6.1 Configuration La configuration est faite via le setup avancé. Détail complet: voir notre documentation technique sur notre site 3.6.2 Schéma de raccordement Contact ouvert: BOOST inactif Contact fermé: BOOST actif NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 19: Fonction Bypass (Freecooling)
TAC4 DL (via l’option SAT3). Le démarrage des ventilateurs est temporisé afin de permettre l’ouverture préalable des clapets. Lors de l’arrêt des ventilateurs les clapets sont refermés. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 20: Protection Antigel Du Récupérateur
La batterie de préchauffe est livrée montée et raccordée d’usine. Par défaut la température de consigne (sur l’air extrait après échange) est de +1°C. Si nécessaire cette consigne peut être modifée via la configuration avancée. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 21: Régulation De Batterie(S) Externe(S) (Option Sat Tac4 Ba/Kw)
SAT TAC4 BA/KW via un contact libre de potentiel. Permet de couper les batteries via une entrée digitale Instructions de raccordements, de configuration et d’utilisation: voir manuel d’installation MI SAT TAC4 BA/KW. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 22: Signalisation De La Marche Ventilateurs (Uniquement Si Pas Option Ct)
Débit (m³/h) 1200 1920 2400 10 V Via la configuration avancée il est possible de lier chacun de ces signaux à la valeur de débit ou de pression d’un ventilateur au choix. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 23: Configuration Et Utilisation
- Plages horaires : configuration des plages horaires (voir § 4.3). Il est possible de protéger ces différents menus par des codes d’accès. La configuration est faite via le setup avancé. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 24: Setup Et Contrôle Des Ventilateurs
- Ouvrez le menu latéral en cliquant sur la flèche en bas à gauche de l’écran. - Dans le menu, sélectionnez le bouton « Setup » - Dans le menu déroulant en haut de l’écran, sélectionnez « mode actuel : CA » Onglet « Général » NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 25 Indique les débits et pressions utilisés comme pour le calcul du seuil d’alarme. Il s’agit des Seuil d’alarme débits utilisés lors de la dernière initialisation, ainsi que les pressions d’alarmes (pressions de référence + incréments) correspondantes. NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 26: Fonctionnement En Configuration Grc Tac4 Maître (Écran De Contrôle)
Les consignes de débits rentrés via le setup sont indiquées en dessous de chacun de ces boutons. Les débits de pulsion et d’extraction actuels sont également mentionnés sur la droite de l’écran. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 27: Fonctionnement En Configuration Tac4 Dl Maître
Raccordement de plusieurs circuits à 3 contacts externes K1 fermé Débit 1 K2 fermé Débit 2 K3 fermé Débit 3 K1/K2/K3 ouverts softstop Attention. K1/K2/K3: Utilisez des contacts externes dorés. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 28: Mode De Fonctionnement Ls: Mise En Service, Fonctionnement Et Schémas De Raccordement
0-10 V sur K3 Si cette option est cochée, il n’est plus possible de spécifier le rapport extraction/pulsion, ni un multiplicateur du lien LS. NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 29 Introduire la valeur de consigne pour le chauffage du flux de pulsion.Détails voir § 3.10 Froid Introduire la valeur de consigne pour le refroidissement du flux de pulsion.Détails voir § 3.10 NT 508965 CAD HR FLAT TAC4 + GRC 130812...
- Page 30 Les débits de pulsion et d’extraction actuels sont également mentionnés sur la droite de l’écran. a) Raccordement à 1 circuit b) Raccordement à plusieurs circuits en parallèle (*) Attention: K2 signal 0-10V. Impédance maximum 1500 . NT 508965 CAD HR FLAT TAC4 + GRC 130812...
- Page 31 K1 ouvert softstop K2 signal 0-10V. Impédance maximum 1500 . K1+K3 fermé % sur K3 actif K3 ouvert % sur K3 inactif Attention. K1/K3: Utilisez des contacts externes dorés. NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 32: Mode De Fonctionnement Cps: Mise En Service, Fonctionnement Et Schémas De Raccordement
Affichage des débits et de la tension renvoyée par la sonde en cours d’initialisation. Si Init pression MANUELLE: entrer directement la valeur de consigne xx,x V Introduire la valeur de consigne de pression. NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 33 Introduire la valeur de consigne pour le chauffage du flux de pulsion.Détails voir § 3.10 Froid Introduire la valeur de consigne pour le refroidissement du flux de pulsion.Détails voir § 3.10 NT 508965 CAD HR FLAT TAC4 + GRC 130812...
- Page 34 Les débits de pulsion et d’extraction actuels sont également mentionnés sur la droite de l’écran. Schémas de raccordement a) Raccordement à 1 circuit b) Raccordement à plusieurs circuits en parallèle (*) Attention: K2 signal 0-10V. Impédance maximum 1500 . NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 35: Mode De Fonctionnement Off
GRC TAC4 indépendamment des contacts présents aux bornes de la régulation. Pour redémarrer les ventilateurs il faut repasser dans l’un des 3 autres modes de fonctionnement. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 36: Plages Horaires
Précisez la façon dont la pression de référence est initialisée (via débit ou pression) Si via débit, entrer le débit de référence et démarrer l’initialisation Si via pression, entrer la valeur en Volt correspondant à la pression à maintenir constante NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 37: Onglet « Plages Horaires
Préciser s’il faut désactiver la batterie de chaud placée sur la pulsion (pousser sur le bouton et introduire la période) Préciser s’il faut désactiver la batterie de froid placée sur la pulsion (pousser sur le bouton et introduire la période) NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 38: Gestion D'un Réseau
appuyer sur le bouton « Appliquer » De définir une liste du réseau (composée de maximum 5 unités) permettant de se remémorer facilement les adresses Modbus des différents groupes interconnectés. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 39: Visualisation
L’onglet « Synoptique » permet d’un coup d’œil d’avoir toutes les informations les plus utiles sur le groupe de ventilation. Cet écran s’adapte automatiquement en fonction de l’état du groupe et des options programmées. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 40: Représentation Des Flux
7. Débit d’extraction et température de rejet (T3, sonde avec câble de couleur bleue). 4.5.1.2 Représentation des flux Des flêches de couleurs représentent de manière schématique et intuitive les flux d’air dans l’unité. Extraction et pulsion avec échange de chaleur NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 41: Informations Sur La Postchauffe (Si Option Ba+ Présente)
Pas de postchauffe Affichage des paramètres de BA+, BA-, KWext si regulé(s) par l’option SAT TAC4 BA/KW (voir manuel d’installation de ce produit pour information complémentaire) NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 42: Informations Sur L'antigel De L'échangeur
Signal de commande de la préchauffe électrique (puissance exprimée en %). 4.5.1.5 Informations sur les CT (option – via module SAT3) Si l’option « clapet » est programmée, l’état de la commande des clapets est affiché sur le synoptique. NT 508965 CAD HR FLAT TAC4 + GRC 130812... - Page 43 Clapets fermés Clapets en train de s’ouvrir (temporisation de 30 secondes) Clapets ouverts NT 508965 CAD HR FLAT TAC4 + GRC 130812...
-
Page 44: Onglet « Alarmes
Il permet également de voir le mode de fonctionnement ainsi que les réglages faits dans le setup (appuyer sur le bouton « Voir Setup »). Si une alarme pression a été configurée via le Setup, on voit également les valeurs seuil de celle-ci. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 45: Onglet « Flux
L’onglet « Config » donne les différents renseignements programmés d’usine à la commande de l’unité. On y retrouve le type de l’unité ainsi que les options gérées par la régulation. Cet onglet permet également de modifier la langue d’affichage du GRC. NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 46: Configuration Avancée
- Vitesse de réaction de l’algorithme CPs - Configuration de la post-ventilation - Configuration du compteur de temps de fonctionnement des ventilateurs - Affichage des alarmes uniquement - Code d’accès - Reset des paramètres d’usine _____________________________________________________________________________________ NT 508965 CAD HR FLAT TAC4 + GRC 130812... -
Page 47: Annexe: Paramètres De L'installation
T° KWin = °C Si vous avez modifié des paramètres via la configuration avancée, indiquez-les ci-dessous: Paramètres de fonctionnement: Débit pulsion 1 m³/h Pression pulsion 1 Débit extraction 1 m³/h Pression extraction 1 NT 508965 CAD HR FLAT TAC4 + GRC 130812...
