3.7 Fonction BYPASS (freecooling)

L'échangeur de chaleur à contreflux est muni d'un bypass 100%.
Lorsque le bypass est ouvert les ventilateurs peuvent:
- soit continuer à fonctionner en suivant les mêmes modes et consigne que lorsque le bypass est fermé.
- soit fonctionner à un débit de pulsion et d'extraction fixe. Ces valeurs de débit peuvent être modifiées via le SETUP
AVANCE
En fonction des températures intérieure et extérieure, la régulation TAC4 DL régule l'ouverture / fermeture du clapet by-
pass. Celui-ci est livré motorisé et raccordé d'usine à la régulation. L'installateur ne doit donc effectuer aucun
raccordement ni configuration.
Description :
 L'ouverture du by-pass (*) est actionnée si toutes les conditions suivantes sont respectées:
 La température extérieure (sonde T1) est inférieure de 1° à la température intérieure (sonde T2).
 La température extérieure (sonde T1) est supérieure à 15°C.
 La température intérieure (sonde T2) est supérieure à 22°C.
 La fermeture du by-pass est actionnée si l'une des conditions suivantes est respectée:
 La température extérieure (sonde T1) est supérieure à la température intérieure (sonde T2).
 La température extérieure (sonde T1) est inférieure à 14°C.
 La température intérieure (sonde T2) est inférieure à 20°C.
Ces valeurs de température peuvent être modifiées via le SETUP AVANCE

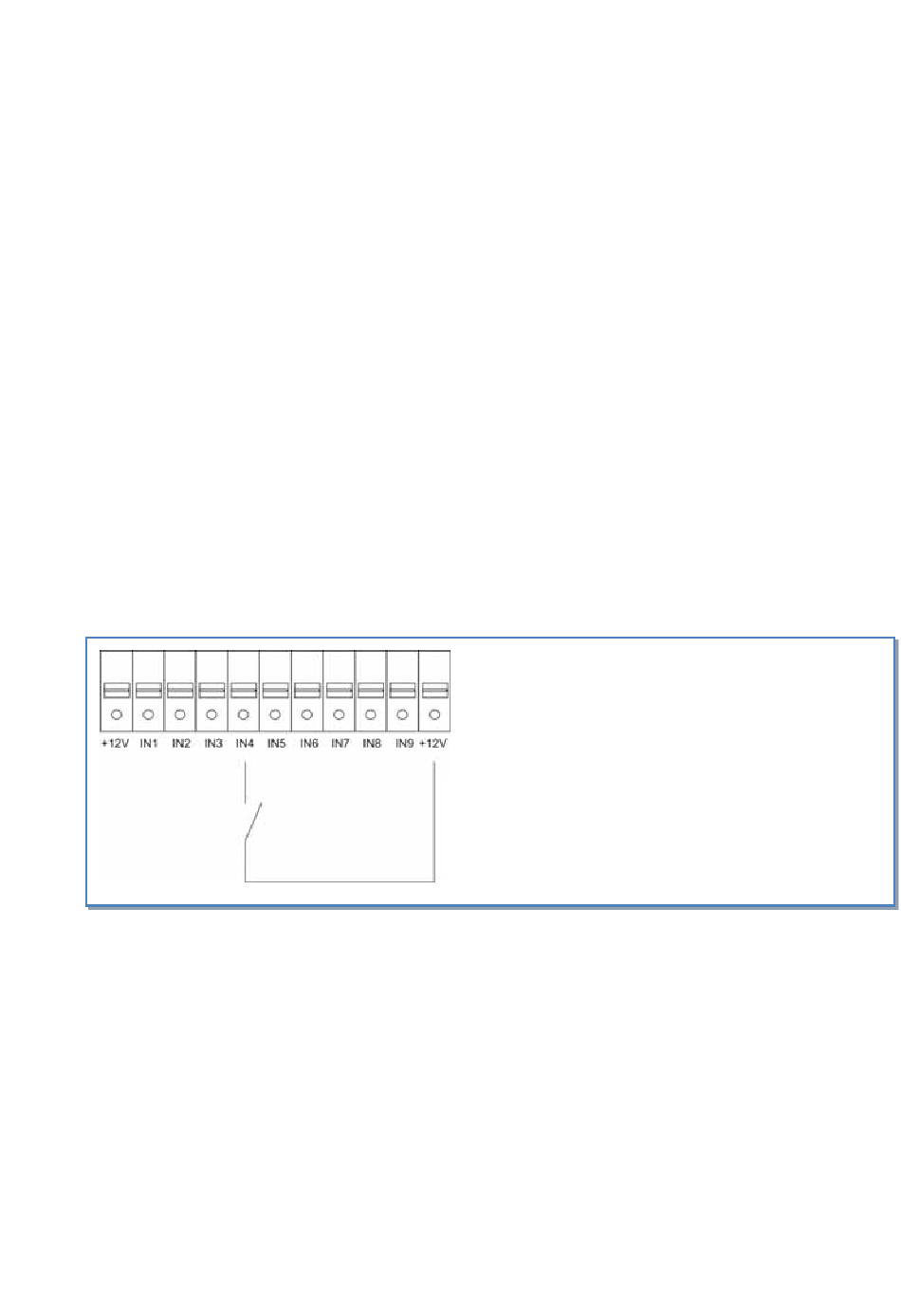

Il est possible de forcer l'ouverture du bypass indépendamment des T° via un contact externe:
(*) Lorsque le bypass est ouvert l'alarme de pression est désactivée.
3.8 Ouverture / fermeture des clapets CT à l'aspiration
L'ouverture et la fermeture du (des) clapet(s) CT monté(s) à l'aspiration de la pulsion et/ou de l'extraction sont
gérées automatiquement par la régulation TAC4 DL (via l'option SAT3).
Le démarrage des ventilateurs est temporisé afin de permettre l'ouverture préalable des clapets.
Lors de l'arrêt des ventilateurs les clapets sont refermés.
NT 508965 CAD HR FLAT TAC4 + GRC 130812
Contact ouvert: Bypass automatique en fonction de T1 et
T2 et de la configuration.
Contact fermé: Bypass ouvert indépendament de T1 et T2
19
