3.11 Signalisation de la marche ventilateurs (uniquement si pas option CT)
Le relais R3 (O.R.2) de l'un des SAT3 (option) signale si les ventilateurs sont en marche (si point de
fonctionnement >20% de la consigne) ou à l'arrêt. Il s'agit d'une sécurité accrue par rapport à l'exploitation de
l'instruction de démarrage puisque vous avez la certitude que les ventilateurs tournent (principe de la boucle
fermée).

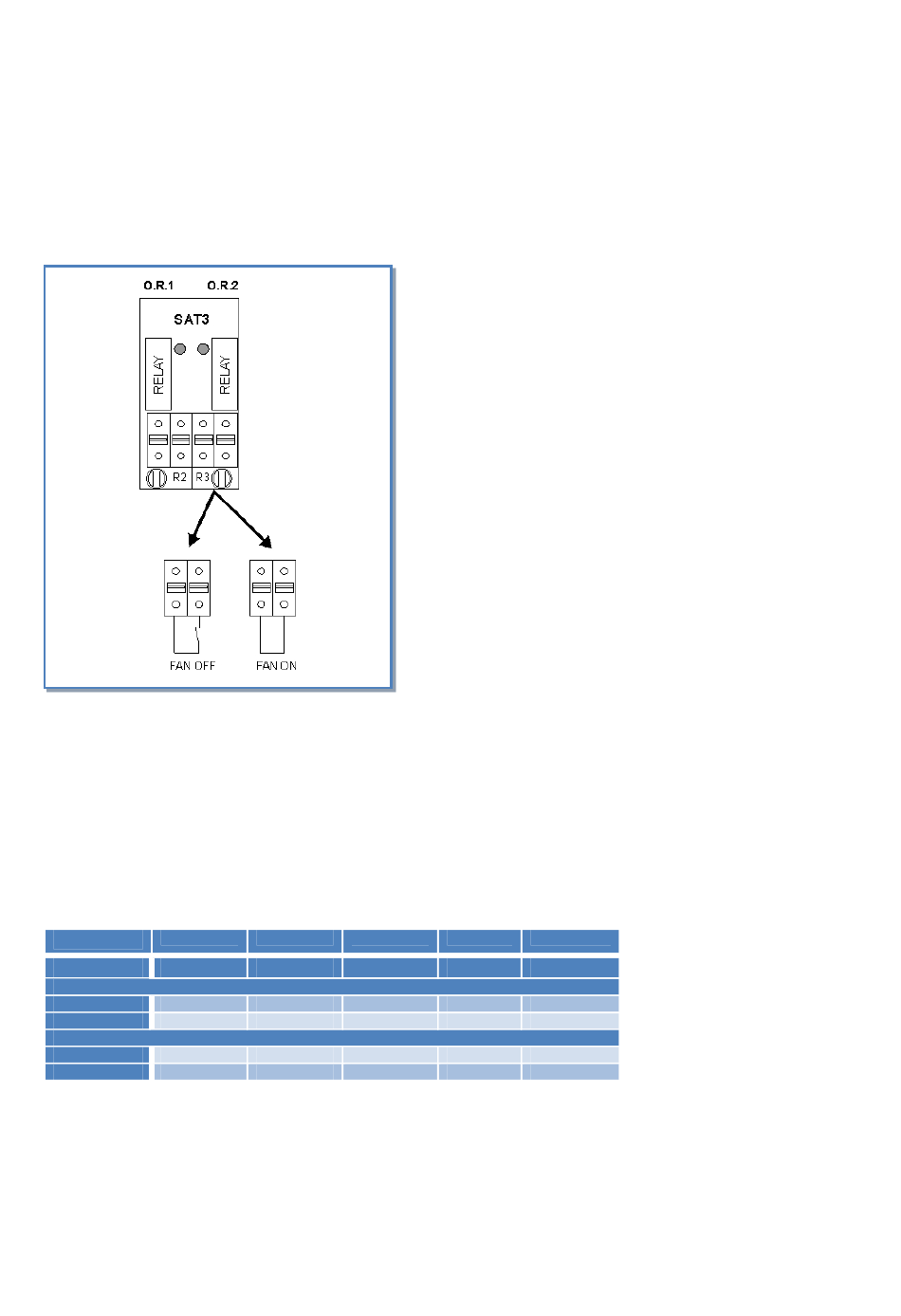

Schéma de raccordement:
3.12 Signaux de sortie (débit / pression)
Ces signaux sont de type 0-10V et peuvent être associés suivant un lien linéaire à la valeur de débit ou de pression
d'un ou 2 ventilateur(s) au choix.
Les signaux sont connectés entre les bornes OUT1/OUT2 et GND du circuit TAC4 DL.
Par défaut: OUT1 = débit du ventilateur 1 et OUT2 = pression du ventilateur 1.
Tableau des relations entre les signaux 0-10V et le débit / la pression (lien linéaire):
HRflat 450
886200
Pression (Pa)
0
0 V
650
10 V
Débit (m³/h)
0
0 V
540
10 V
Via la configuration avancée il est possible de lier chacun de ces signaux à la valeur de débit ou de pression d'un
ventilateur au choix.
NT 508965 CAD HR FLAT TAC4 + GRC 130812
HRflat 600
HRflat 1000
886202
886207
0
0
870
800
0
0
720
1200
Manuel d'Installation TAC4 DL + GRC
HRflat 1600
HRflat 2000
886212
886217
0
0
930
1110
0
0
1920
2400
22
