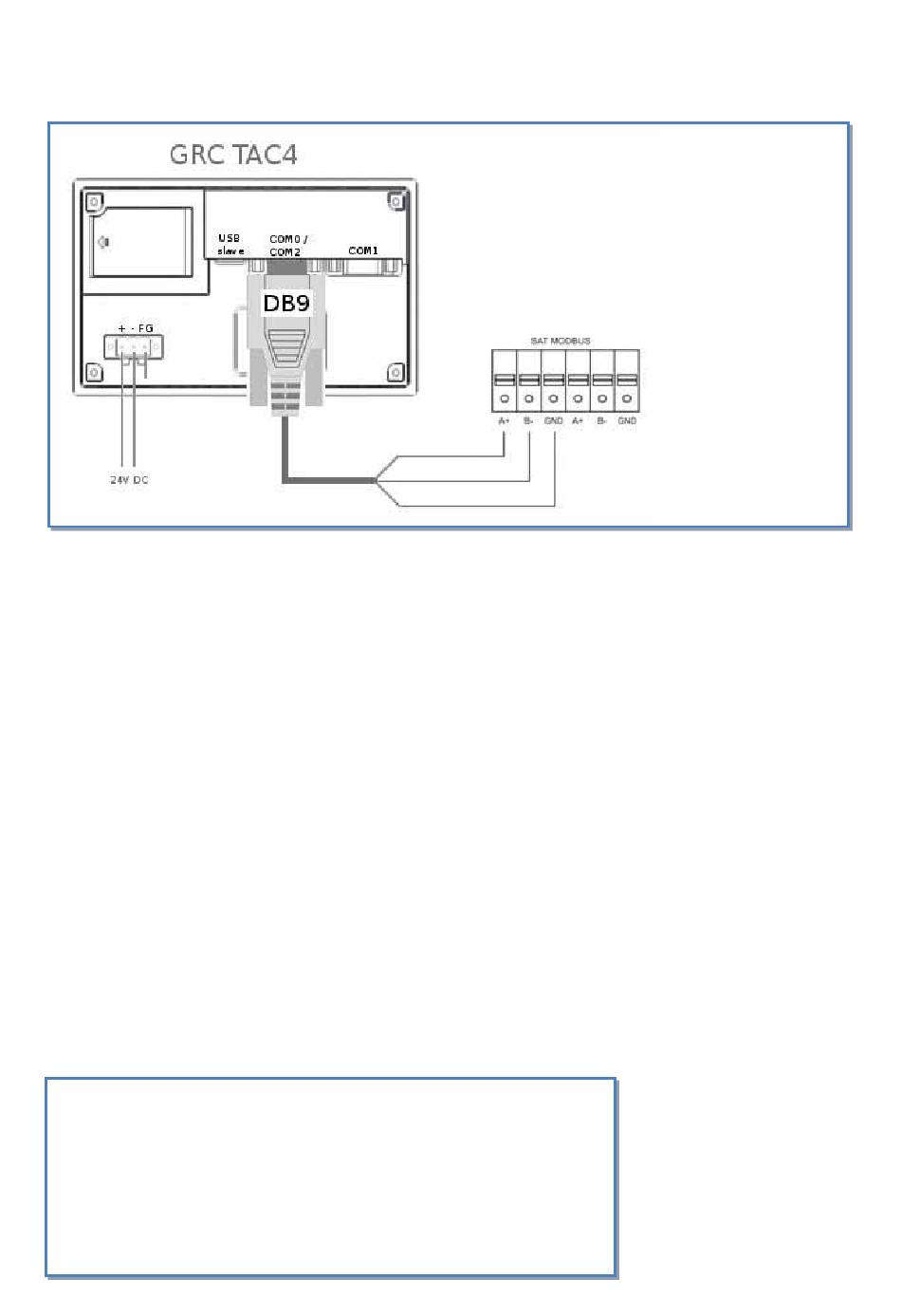

3.1.2 Raccorder le GRC TAC4 REC au SAT MODBUS:

Spécifications du câble à utiliser :
3.1.2.1

Ce câble peut être rallongé jusqu'à une longueur maximum de 1000 m.

Type de câble recommandé: torsadé par paire et blindé (FTP) catégorie 5. Section de 0,26 ... 0,50 mm².
Utiliser une paire pour connecter GND et +12V et l'autre paire pour connecter B- et A+

Placer ce câble à distance des câbles de puissance de votre installation.

En cas d'environnement à fortes perturbations electro-magnétiques: le blindage du câble TAC4 DL – GRC doit
être connecté d'un seul côté à la terre.

Si le groupe est installé à l'extérieur, veillez à utiliser un câble adapté (résistance aux intempéries, aux UV, ...).
3.1.2.2 Raccordement de plusieurs circuits sur un même GRC

Le nombre maximum de circuit que l'on peut raccorder sur un GRC est de 247 unités. L'écran « réseau » est
quant à lui prévu pour 5 unités.

Type de câble recommandé pour relier deux SAT MODBUS: torsadé par paire et blindé (FTP) catégorie 5.
Section de 0,26 ... 0,50 mm². Utiliser une paire pour connecter B- et A+.

Les circuits doivent être raccordés en série comme indiqué sur le schéma de raccordement ci-dessous.
Schéma de raccordement
NT 508965 CAD HR FLAT TAC4 + GRC 130812
Manuel d'Installation TAC4 DL + GRC
A + = fil noir
B - = fil brun
GND = fil métallique
