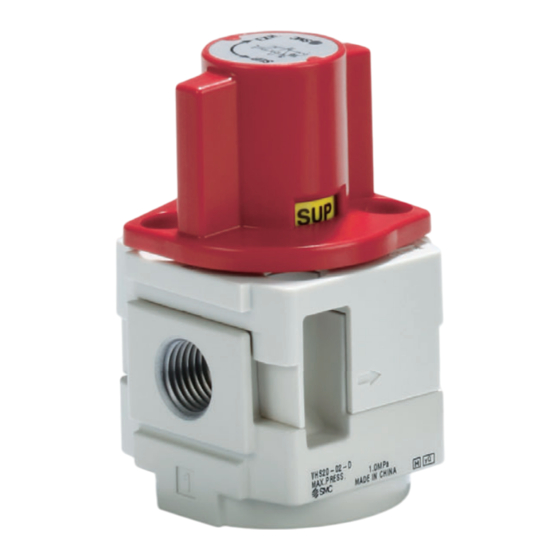

Vanne de sectionnement 3/2 avec purge
de pression résiduelle, cadenassable et
conforme OSHA
Caractéristiques de débit améliorées
Augmentation max. de
∗1 VHS40-04-D
Économie d'énergie
Aucune purge d'air à la mise
sous pression.
Mesure de
sécurité
Conforme à la norme
OSHA
(Administration de la
sécurité et de la santé au travail)
Conception modulaire avec modèle de corps uniforme pour une intégration parfaire dans un F.R.L
AC20-D
VHS20-D
VHS30-D
VHS40-D
VHS40-06-D
VHS50-D
Variantes
Simple action
Double action
1/8
1/4
3/8
Raccordement
(Rc, NPT, G)
1/2
3/4
1
Série
Simple action
Série
Double action
75
AC30-D
AC40-D
AC40-06-D
VHS20-D
VHS30-D
VHS20W-D
VHS30W-D
VHS20/30/40/50-D
VHS20W/30W/40W/50W-D
∗
1
%
AC50-D
VHS40-D
VHS40-06-D
VHS40W-D
VHS40W-06-D
Nouveau
Nouveau
RoHS
VHS50-D
VHS50W-D
CAT.EUS13-12A-FR
