Clapet coupe-feu avec servomoteur de rappel > Servomoteur à ressort de rappel – BFL... / BFN...
6.4 Clapet coupe-feu avec servomoteur
de rappel
6.4.1 Servomoteur à ressort de rappel –
BFL... / BFN...
Voyant d'état

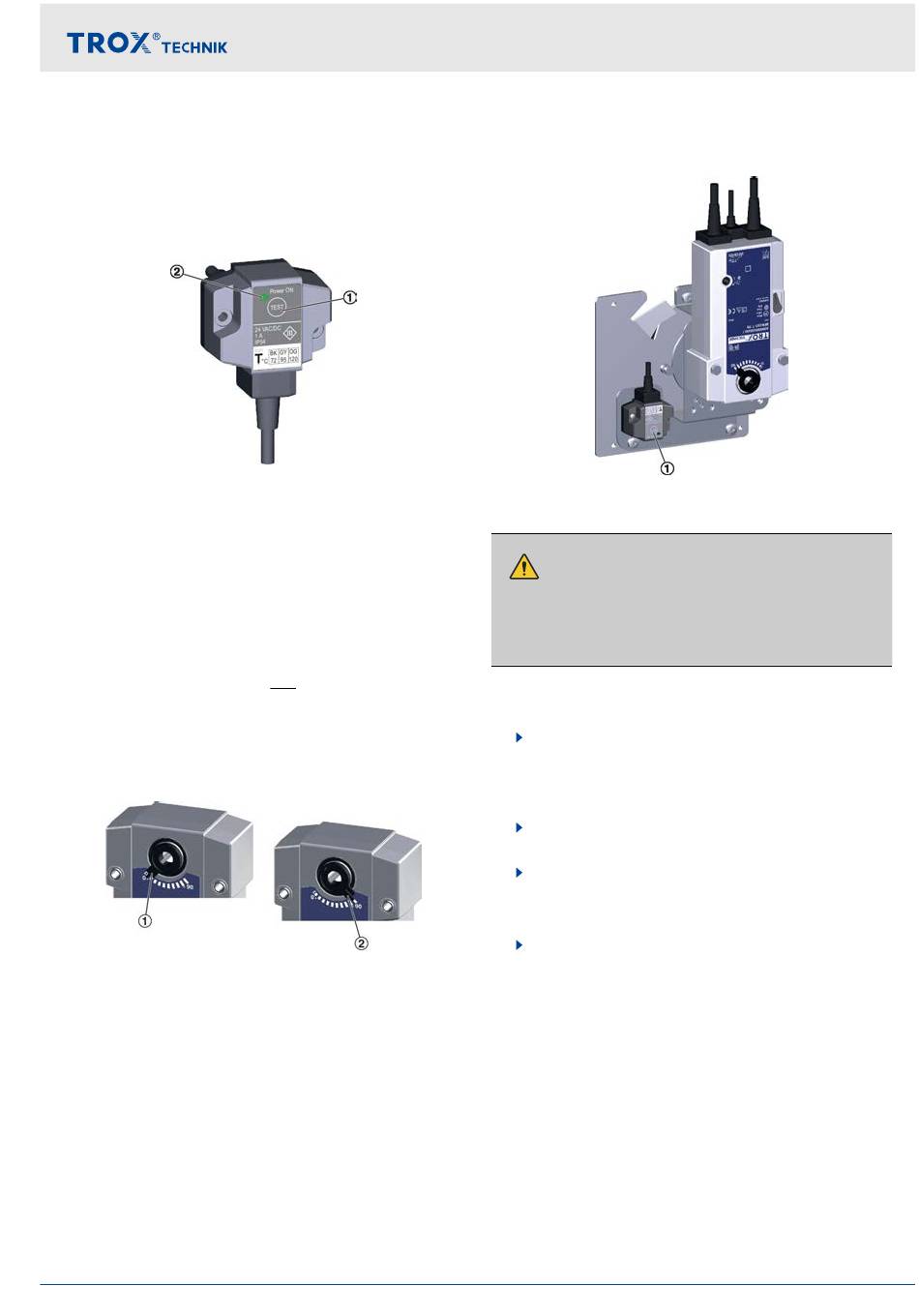

Fig. 50 : Dispositif de déclenchement thermoélectrique
BAT
1 Bouton-poussoir pour le test fonctionnel
2 LED
Le voyant (2) du mécanisme de déclenchement thermo-
électrique est allumé lorsque toutes les conditions sui-
vantes sont remplies:
Tension appliquée.

Les fusibles thermiques sont intacts.

Le bouton-poussoir n'est pas actionné.

Indicateur de position de lamelle
La position de la lamelle du clapet est indiquée par le
pointeur sur le servomoteur.
Fig. 51 : Indicateur de position de lamelle
1 Le clapet est fermé
2 Le clapet est ouvert
Fermeture/ouverture de la lamelle du clapet avec le
servomoteur à ressort de rappel
Fig. 52 : Test de fonctionnement (FK2-EU illustré avec
servomoteur BFN en position OUVERTE)
Risque de blessure en cas de contact avec l'intérieur
du clapet coupe-feu lorsque le clapet est en mouve-
ment. Ne pas toucher l'intérieur du clapet coupe-feu
en activant le dispositif de déclenchement.
Exigences
Sous tension

1. Appuyer sur l'interrupteur à bascule (1) en con-
tinu.
ð Cela interrompt l'alimentation et le clapet se
2. Vérifier que le clapet est bien FERMÉ, vérifier le
temps de course.
3. Relâcher l'interrupteur à bascule (1).
ð La tension est à nouveau appliquée et le
4. Vérifier que le clapet est OUVERT, vérifier le
temps de course.
Clapet coupe-feu Type FK2-EU
Test de fonctionnement
ATTENTION !
ferme.
clapet s'ouvre.
71
