Montage
Informations générales sur l'installation
Murs pleins
Parois pleines ou cloisons pare-feu, par exemple en

béton, en béton cellulaire, en maçonnerie ou en
plaque de placoplâtre pleine selon EN 12859, (sans
cavités), densité brute ≥ 350 kg/m³.
Épaisseur du mur W ≥ 100 mm.

Adapter chaque ouverture de montage et carottage

aux exigences locales et structurelles et aux dimen-
sions du clapet coupe-feu.
Les cavités, notamment celles des dalles de béton

alvéolaires ou créées dans la structure portante à la
suite de passages muraux ou de carottages, doivent
être comblées avant le montage du clapet coupe-
feu afin que la résistance au feu de la structure por-
tante soit restaurée.

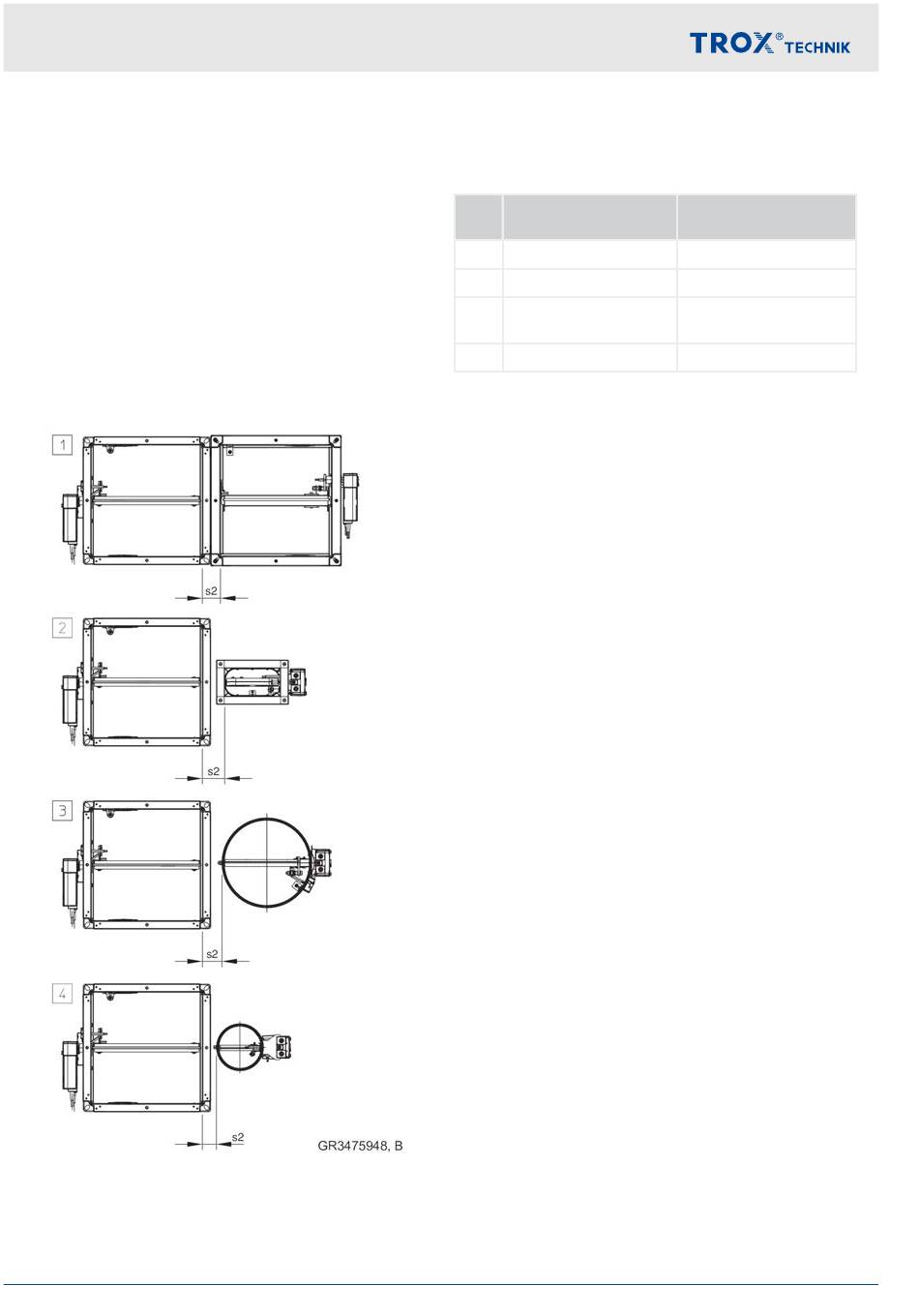

Fig. 22 : Distance entre FK2-EU et d'autres clapets
coupe-feu TROX dans une installation au mortier
40
Distance entre divers clapets coupe-feu TROX dans
le cas d'un montage au mortier dans des murs
pleins (une ouverture de montage)
N°
1
2
3
4
Plaque de placoplâtre
Plaque de placoplâtre selon EN 12859 (sans

cavités).
Épaisseur de la plaque W ≥ 80 mm, si W ≥ 100 mm

voir
Adapter chaque ouverture de montage aux exi-

gences locales et structurelles et aux dimensions du
clapet coupe-feu.
Cloisons légères de séparation avec structure
métallique portante
Cloisons légères de séparation, cloisons de sécurité

ou murs de protections anti-radiation, avec structure
portante en métal ou en acier (caissons), de classe
européenne conformément à la norme EN 13501-2
ou norme nationale équivalente.
Revêtement des deux côtés en matériaux de pan-

neaux scellés au ciment ou scellés au plâtre, pan-
neaux de plâtre renforcé ou coupe-feu en silicate de
calcium.
Épaisseur du mur L ≥ 94 mm, pour les cloisons

pare-feu ou cloisons de sécurité L ≥ 100 mm.
Distance entre les montants métalliques ≤ 625 mm ;

distance entre les montants métalliques dans les
cloisons pare-feu ≤ 312,5 mm.
Les cloisons pare-feu et les cloisons de sécurité

peuvent contenir des inserts en tôle d'acier et exiger
moins d'espace entre les montants métalliques.
Créer une ouverture de montage avec des chevê-

tres (montants et traverses).
Le cas échéant, fournir des panneaux de garniture

et les visser à la structure portante
Les couches supplémentaires de revêtement (si

notifié dans le certificat d'utilisation du mur) et les
exécutions à double ossature sont agréées.
Raccorder les profilés près de l'ouverture de mon-

tage, conformément aux instructions de montage
figurant dans ce manuel.
Si des renforts sont nécessaires, ils doivent être

vissés à la structure portante métallique tous les
100 mm environ.
Montage uniquement dans des murs non porteurs

(montage mur porteur sur demande)
Clapet coupe-feu Type FK2-EU
Combinaison de cla-
pets jusqu'à EI 90 S
FK2-EU – FK-EU
FK2-EU – FKS-EU
FK2-EU – FKR-EU
FK2-EU – FKRS-EU
Ä
à la page 40 .
s2 [mm]
65 – 225
80 – 150
70 – 225 (80 – 225,
exécution à brides)
50 – 225
