Montage
Informations générales sur l'installation

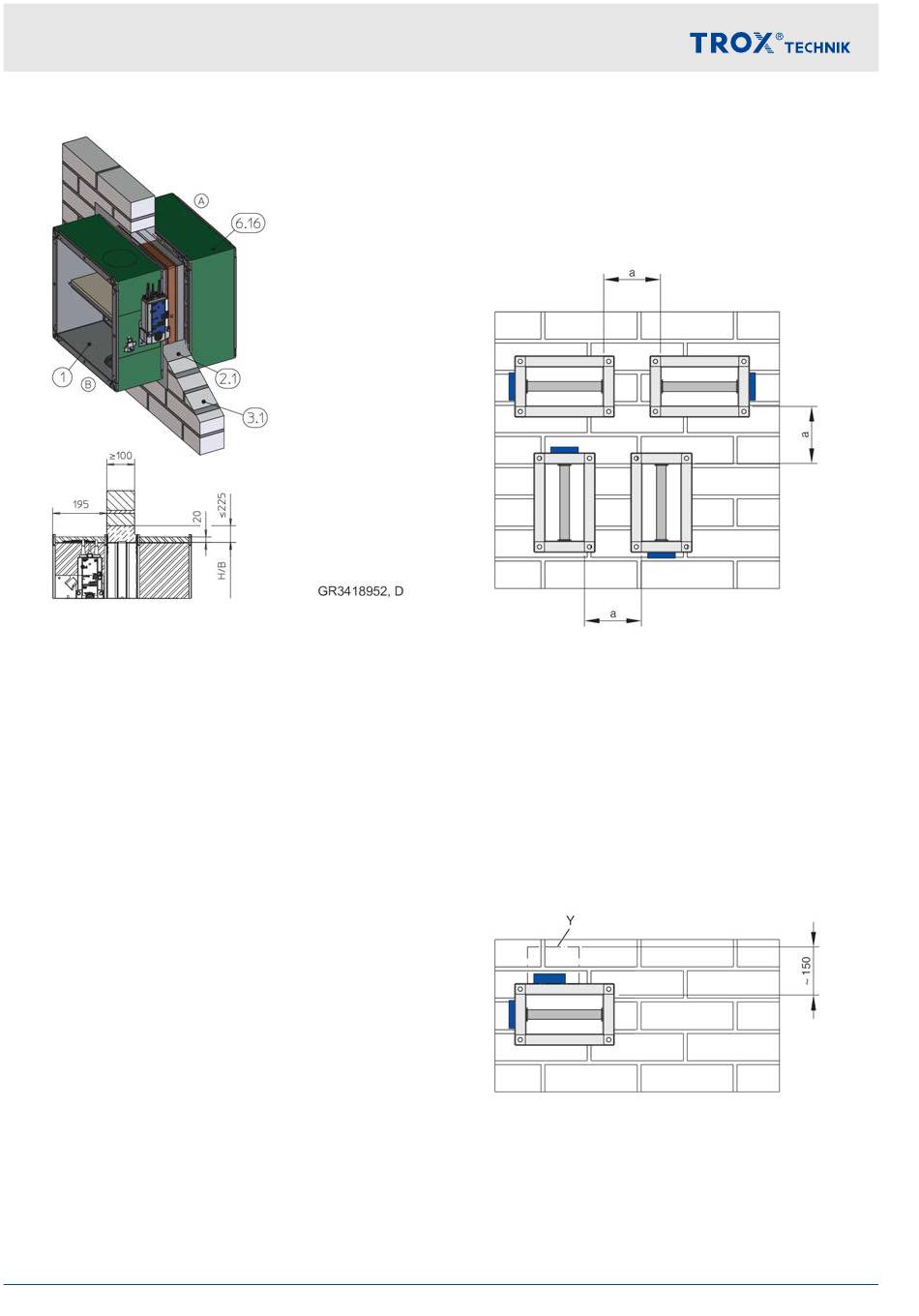

Fig. 11 : Isolation thermique
1 FK2-EU
2,1 Mortier
3,1 Mur plein
6,16 L'isolant (mousse élastomère, ignifuge, anti-
goutte), sur le pourtour, le servomoteur et le dispo-
sitif de déclenchement ainsi que les trappes de
visite et l'autocollant du produit doivent être acces-
sibles.
Remarque : la position d'installation illustrée concerne
toutes les structures porteuses.
Pour le montage en Allemagne, veuillez noter :
En Allemagne, le MVV TB (depuis 2019/1) autorise uni-
quement les matériaux isolants ayant un comportement
au feu minimum de C - s2, d0. Le matériau isolant
Armaflex Ultima d'Armacell satisfait à cette exigence. La
réglementation locale et relative aux constructions doit
être observée.
Pour en savoir plus sur l'utilisation de mousses élasto-
Ä
mères, voir « Si le clapet coupe-feu est utilisé en
Allemagne » à la page 6 .
Pièces d'extension
Pour vous assurer que le clapet coupe-feu peut être
raccordé aux gaines après le montage, même si le mur
ou le plafond est assez épais, vous devez étendre le
clapet coupe-feu avec une pièce d'extension adaptée
(fixation ou sur site) côté installation.
32
Positions de montage
Le clapet peut être installé de façon à ce que l'axe de la
lame soit horizontal ou vertical. La position du dispositif
de déclenchement n'est pas cruciale, mais il doit être
accessible pour la maintenance (en prenant en compte
les restrictions spécifiques à l'exécution).
Fig. 12 : Axe de la lame horizontal ou vertical
a Distance minimale entre deux clapets coupe-feu
Chaque clapet coupe-feu doit être installé dans une
ouverture de montage séparée, sauf mention con-
traire dans les détails de montage. Distance entre
deux clapets coupe-feu ≥ 200 mm.
Si le clapet coupe-feu avec détecteur de fumée pour
gaine est utilisé dans un système d'aération, il doit être
monté en position horizontale, détecteur de fumée pour
gaine en haut.
Vous pouvez sélectionner une autre disposition à condi-
tion de se conformer à l'avis technique pour le détecteur
de fumée pour gaine.
Fig. 13 : Montage horizontal
Y Garder la zone libre pour le fonctionnement et la
maintenance
Clapet coupe-feu Type FK2-EU
