FR
3.2. Fixation du poêle au mur
Voir figure 7.
À l'aide des vis livrées avec le poêle, fixer la
console d'installation du poêle sur le mur. NB !
La présence derrière le lambris devant recevoir
les vis de fixation d'une pièce de renfort, par
exemple une planche supplémentaire, serait
obligatoire, pour que les vis soient solidement
fixées. Mais s'il n'y a pas de planches de renfort
derrière le lambris, il est possible de fixer les vis
solidement sur le lambris.
La droite ou la gauche du dominance
asymétrique de chauffage peut être changé
également en l'installant sur le mur bâtie.
1.
min. 40

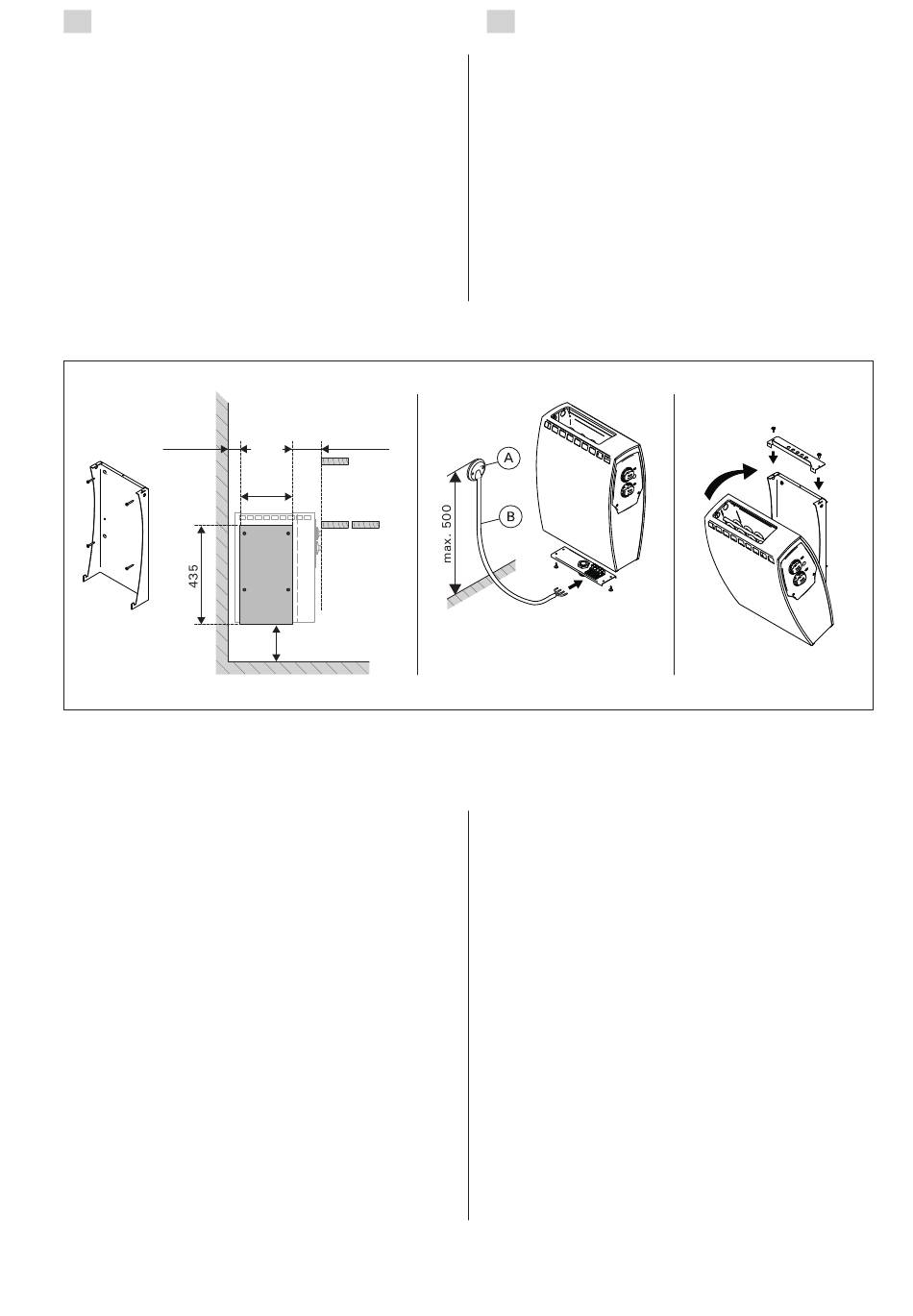

Figure 7. Fixation du poêle au mur (toutes les dimensions sont fournies en millimètres)
Rys. 7.
Mocowanie grzejnika na ¶cianie (wymiary w milimetrach)
3.3. Raccordement électrique
Le raccordement du poêle au secteur ne doit être
réalisé que par un électricien professionnel et
conformément aux règlements en vigueur.
Le poêle est connecté de façon semi-fixe au
boîtier de jonction (figure 7: A) situé sur le
mur du sauna. Le boîtier de jonction doit être
étanche aux éclaboussures. Sa hauteur par
rapport au sol ne doit pas dépasser 500 mm.
Le câble de raccordement (figure 7: B) doit
être un câble caoutchouté de type H07RN-F ou
équivalent. NB ! Le recours à un câble isolé en
PVC comme câble de raccordement est interdit
en raison de sa sensibilité à la chaleur.
Les câbles de raccordement ou d'installation
arrivant dans le sauna ou dans les murs du
sauna, à une hauteur supérieure à 1000 mm
du sol, doivent supporter, en charge, une
température de 170 °C au moins (par exemple
SSJ). Les équipements électriques installés
à une hauteur supérieure à 1000 mm du sol
du sauna doivent être homologués pour une
utilisation à température ambiante de 125 °C
(marquage T125).
min. 110
220
80–150
PL
3.2. Mocowanie grzejnika na ¶cianie
Patrz rys. 7.
Przymocowaæ wspornik do ¶ciany przykrêcaj±c go
wkrêtami dostarczonymi razem ze wspornikiem.
UWAGA! W miejscu, gdzie zawieszony bêdzie
grzejnik, pod p³yt± ¶cienn± powinny znajdowaæ
siê wzmocnienia, np. deska lub deski – tak, ¿eby
wkrêty mo¿na by³o wkrêciæ w lite drewno,
wytrzymalsze ni¿ sama p³yta ¶cienna. Je¶li
pod p³ytami nie ma wzmocnieñ, deski mo¿na
przymocowaæ z wierzchu.
Prawy lub lewy monta¿ pieca mo¿na zmieniæ,
instaluj±c go odpowiednio do uchwytów
¶ciennych.
2.
A. Boîtier de jonction
B. Câble de raccordement
A. Skrzynka przy³±czeniowa
B. Kabel przy³¹czeniowy
3.3. Pod³±czenie elektryczne
Grzejnik nale¿y pod³±czyæ do instalacji elektrycznej
zgodnie z obowi±zuj±cymi przepisami. Pod³±czenie
mo¿e wykonaæ tylko wykwalifikowany elektryk.
Grzejnik jest pó³stale pod³±czony do skrzynki
przy³±czeniowej (rysunku 7: A) instalowanej na
¶cianie sauny. Skrzynka przy³±czeniowa musi byæ
bryzgoszczelna i zainstalowana nie wy¿ej ni¿
500 mm nad pod³og±.
Nale¿y u¿yæ kabla przy³±czeniowego (rysunku 7: B)
w izolacji gumowej, typu H07RN-F lub
odpowiednika. UWAGA! Ze wzglêdu na zjawisko
krucho¶ci termicznej do pod³±czania grzejnika nie
wolno stosowaæ kabla w izolacji z PCW.
Je¶li kabel przy³±czeniowy i kable instalacyjne
maj± biec wy¿ej ni¿ 1000 mm nad pod³og± sauny
lub wewn±trz jej ¶cian, nale¿y zastosowaæ kable
zdolne pod obci±¿eniem wytrzymaæ temperaturê
minimum 170 °C (np. kable typu SSJ). Urz±dzenia
elektryczne instalowane wy¿ej ni¿ 1000 mm nad
pod³og± sauny musz± byæ atestowane do pracy
w temperaturze otoczenia +125 °C (oznaczenie
T125).
4.
3.
11
