Page 8

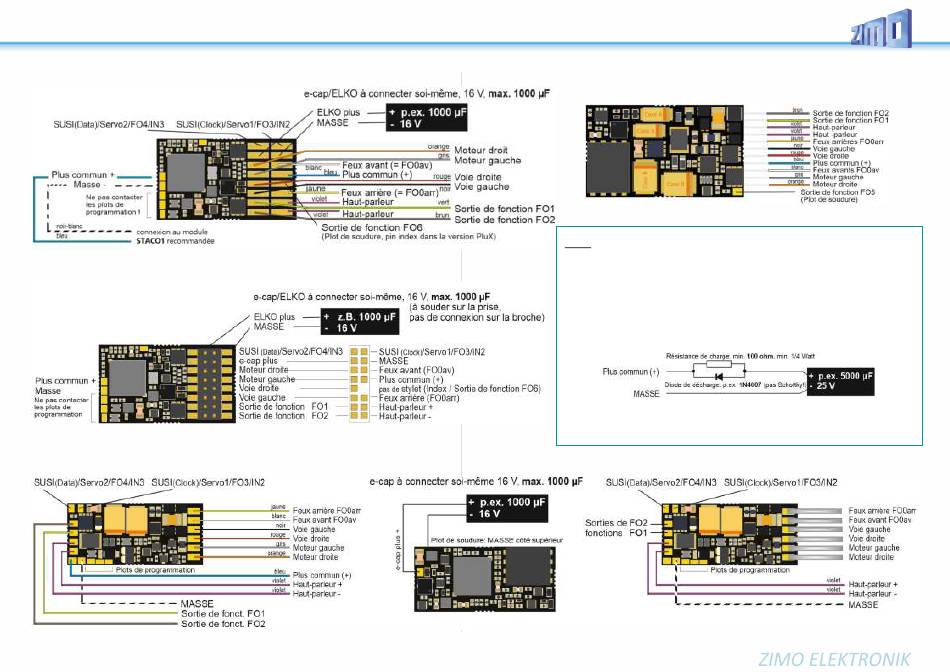

Schéma de connexion MS480, MS480R, MS480F
Schéma de connexion MS480P16
Schéma de connexion MS490, MS490R, MS490F
Côté supérieur avec fils
côté supérieur avec fils
PluX16
côté supérieur avec
Décodeurs sonores MS440 à MS990
Côté inférieur avec fils
NOTE: Unité capacitive et MS480, MS490, MS500
 Des condensateurs électrolytiques de 1000 µF peuvent être connectés selon les
schémas de câblage de cette page.
"ELKO Plus" SANS éléments supplémentaires, une tension d'alimentation maximale
de 16 V suffit. Cependant, la capacité ne doit pas dépasser 1000 µF, ce qui est suffisant
pour un faible niveau de protection contre les secousses et les interférences sonores.
 Des condensateurs plus grands peuvent être utilisés à la place ou en complément
(pratiquement sans restriction) connécté au "Pôle positif", mais AVEC des composants
supplémentaires et une rigidité diélectrique adaptée à la tension d'alimentation (le plus
souvent 25 V) :
La résistance empêche un courant de charge trop élevé (courant d'appel), les diodes
permettent la programmation du mode service, les mises à jour du logiciel et la charge
sonore malgré des capacités plus élevées dues à la chute de tension.
Schéma de connexion
MS490N NEM-651
