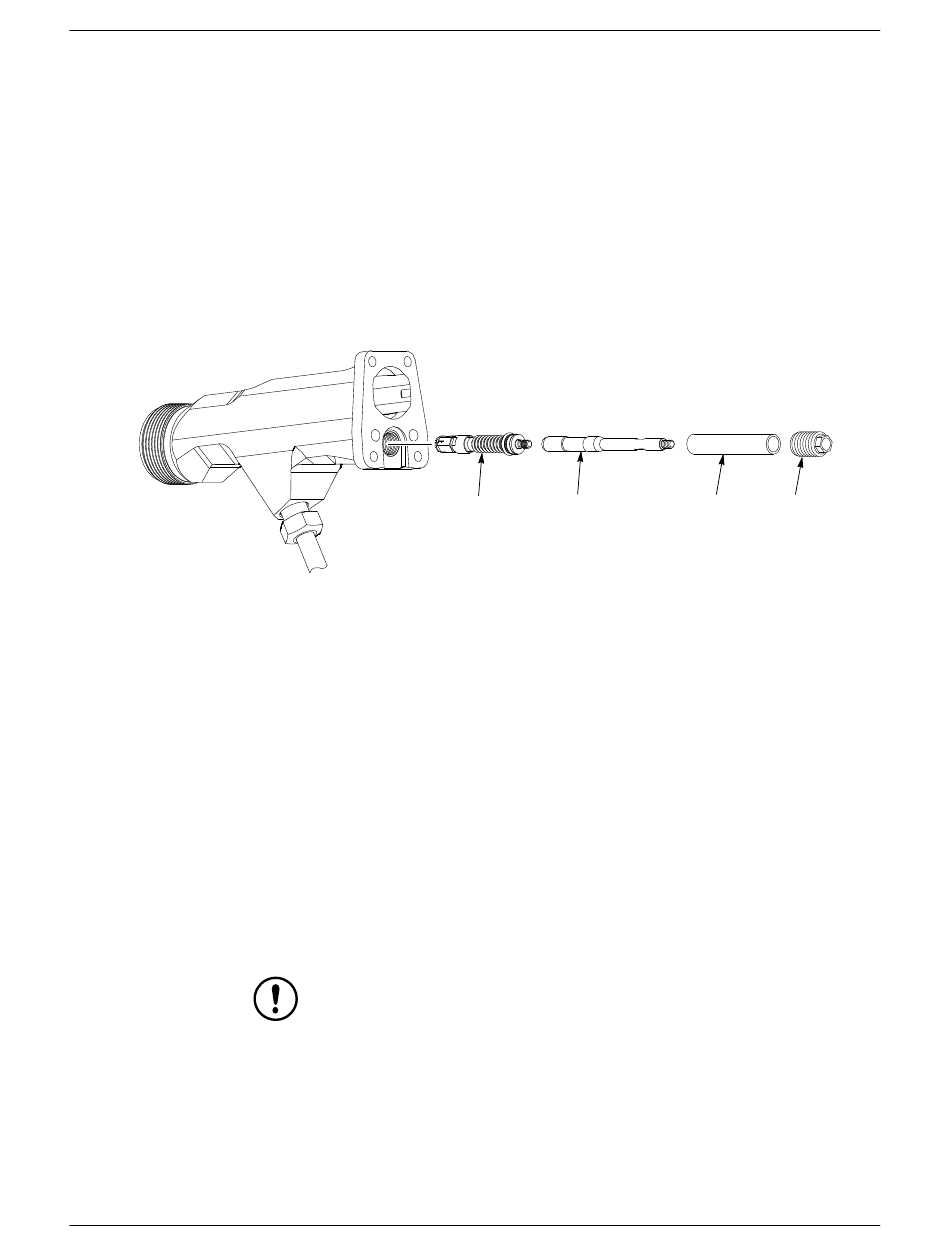

Figure 7‐6
Remplacement de la cartouche d'étanchéité – Dépose de la cartouche de l'extension et de la tige de
traction
6. Cartouche d'étanchéité
7. Tige de traction
Installation de la cartouche d'étanchéité
E 2009 Nordson Corporation
2. Voir la figure 7‐6. Dévisser l'élément de retenue de la cartouche
d'étanchéité (9) de l'extension.
NOTE : Pour éviter d'endommager le ressort de contact, retirer l'aiguille et le
ressort de contact avant de déposer la cartouche d'étanchéité/la tige de
traction/l'ensemble à manchon (6, 7, 8) de l'extension. Voir la page 7‐3.
3. Tirer la cartouche d'étanchéité/la tige de traction/l'ensemble à manchon
(6, 7, 8) hors de l'extension.
4. Dévisser la tige de traction de la cartouche d'étanchéité.
5. Nettoyer l'orifice à liquide de l'extension avec une brosse à soies douces
et un solvant compatible non conducteur. Pour un nettoyage approfondi,
retirer le tube à liquide de l'extension.
6
8. Manchon
NOTE : S'assurer que tout résidu de matériau de revêtement a été éliminé
de toutes les pièces avant le montage.
1. Voir la figure 7‐6. Appliquer un vernis de scellement pour filets amovible
(Loctite 242 ou équivalent) sur les filets de la nouvelle cartouche
d'étanchéité (6).
2. Visser la tige de traction (7) sur la cartouche d'étanchéité.
3. Lubrifier les soufflets et les joints de la cartouche d'étanchéité avec de la
graisse MagnaLube-G ou équivalente.
PRUDENCE : Appliquer de la graisse diélectrique comme indiqué aux
étapes 4 et 5. Si la graisse n'est pas appliquée conformément aux
instructions, le pistolet de pulvérisation risque d'être endommagé et ses
performances ainsi que sa sécurité risquent d'être compromises.
4. Appliquer généreusement de la graisse diélectrique sur la tige de
traction, sauf sur l'extrémité filetée, puis installer le manchon (8) sur la
tige de traction et le pousser contre la cartouche d'étanchéité.
5. Appliquer une mince couche de graisse diélectrique à l'extérieur de la
douille.
Réparation
7
8
9. Élément de retenue de la
cartouche d'étanchéité
7‐7
9
Part 7156877A
