7‐8 Réparation
Remplacement de la cartouche d'étanchéité
Dépose
10

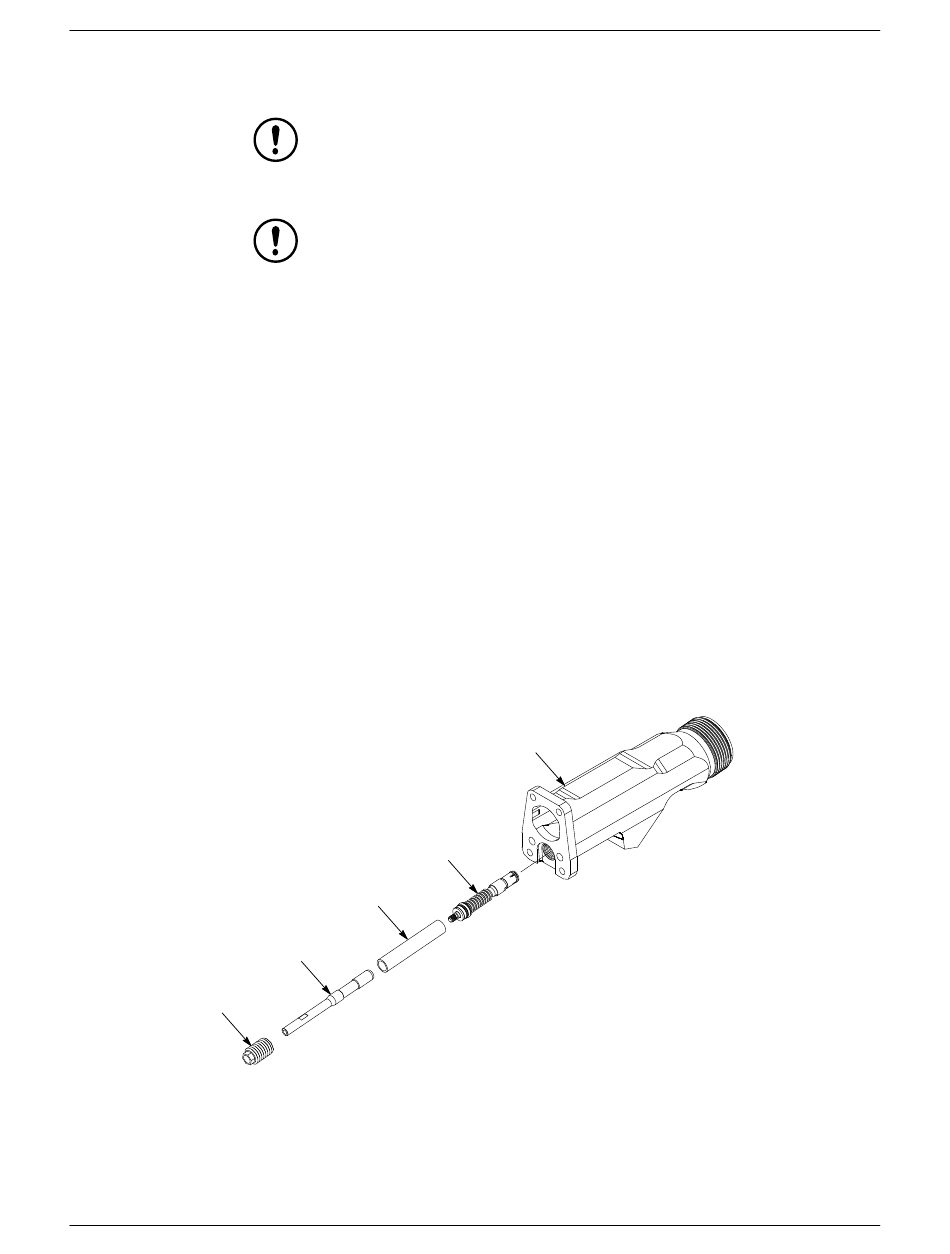

Figure 7‐8 Remontage
6. Extension
7. Cartouche d'étanchéité
Part 7156878A
PRUDENCE : Si la cartouche d'étanchéité fuit, il faut soigneusement
nettoyer son logement dans l'extension avec un solvant compatible non
conducteur afin d'éliminer tout résidu de matériau de revêtement. À défaut,
la haute tension risque de chuter.
PRUDENCE : Ne pas trop serrer les pièces à visser. La non-observation de
cette précaution risque d'endommager l'équipement.
La seule pièce de la cartouche d'étanchéité qui peut être remplacée est le
joint torique externe. Si le remplacement du joint torique ne permet pas
d'arrêter la fuite de la cartouche d'étanchéité, cette dernière doit être
remplacée.
1. Préparer le pistolet en suivant la procédure décrite dans la partie
Préparation des réparations à la page 7‐2.
2. Retirer le capuchon pneumatique et la pointe à liquide, l'aiguille en
suivant la procédure décrite dans Remplacement du capuchon
pneumatique, de la pointe à liquide et de l'aiguille à la page 7‐3.
3. Voir Remplacement du joint pneumatique à la page 7‐4. Exécuter les
étapes 2-7 de la procédure Démontage.
4. Voir la figure 7‐8. Dévisser l'élément de retenue de la cartouche
d'étanchéité (10) de l'extension (6).
5. Tirer l'ensemble tige de traction/manchon/ cartouche d'étanchéité (7, 8, 9)
hors de l'extension.
6. Retirer le manchon, puis dévisser la cartouche d'étanchéité de la tige de
traction.
7
8
9
8. Manchon
9. Tige de traction
6
10. Élément de retenue de la
cartouche d'étanchéité
