(voir manuel d'installation IM- P706-02 SP7-10, SP7-11 et SP7-12) et cela en accord avec les instructions d'utilisation. Les instructions générales d’installation et de sécurité concernant les conduites ou la construction de l’installation ainsi que celles relatives à...

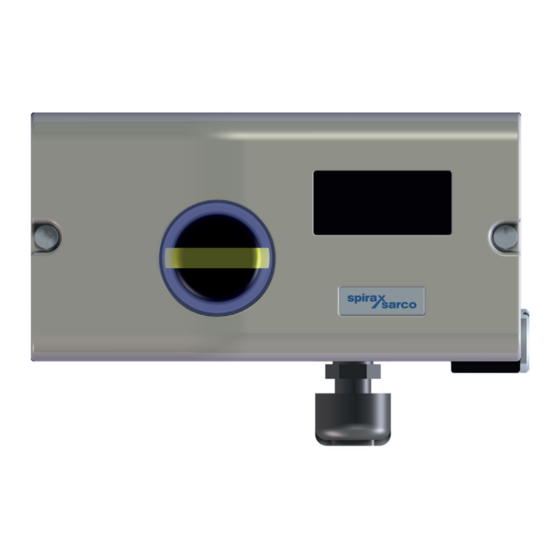

2.2 Fixation du guide à l’actionneur Serrer les vis manuellement Fixer le guide (1) et les plateaux de fixation (2) avec des vis (4) et des rondelles-ressorts (3) sur la tige de l’actionneur. Fig. 2 Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
(le levier se déplace entre les repères de la flèche - 4, fig. 3). 2.4 Montage sur arcade Fixer l'équerre (2) avec la vis (4) et la rondelle (3) à l’arcade (1). Fig. 4 Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
Plage recommandée pour les actionneurs linéaires : De -28 à 28° Angle minimum : 25° Remarque : après le montage, vérifier que le positionneur fonctionne dans la plage de mesure. Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
Arcade de la vanne Positionneur Fig. 7 2.9 Boulons de l’actionneur sur la vanne (vue arrière) Levier du potentiomètre Boulons de l’actionneur Tige de la vanne Arcade de la vanne Positionneur Fig. 8 Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
être verrouillée en place sur le côté plat de l’axe. Fig. 9 2.11 Vissage du support de fixation sur le positionneur (1) Equerre de fixation Fig. 10 Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
à la plage de mesure du positionneur, consulter plages de mesure et de fonctionnement du positionneur en page 4. Fig. 11 2.13 Raccordements électriques Raccordement électrique de l’unité de commande du positionneur SP7-10 Appareil de base Borne Fonction/commentaires +11/-12 Entrée analogique...
Les bornes de raccordement sont livrées fermées et doivent être dévissées avant l’insertion du câble. Dénuder les câbles sur environ 6 mm (0,24 po). Raccorder les câbles aux bornes de raccordement conformément au schéma de raccordement. Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
Exempt d’huile, d’eau et de poussière selon DIN/ISO 8573-1. Pollution et teneur en huile selon la classe 3:3:3 Ne pas dépasser la pression de sortie maximale de l’actionneur *** Indépendant de la pression d’alimentation Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
* La position zéro est automatiquement déterminée et enregistrée lors du réglage automatique standard, dans le sens inverse des aiguilles d’une montre (CTCLOCKW) pour les actionneurs linéaires et dans le sens des aiguilles d’une montre (CLOCKW) pour les actionneurs rotatifs. Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
Page 12
T4 ... T1 : -40 °C<< 85 °C CCC/NEPSI Classe : NEPSI EX ib IIC T4/T6 Gb Numéro de certification : GYJ22.1767X Température ambiante : T4 : -40 °C<< 85 °C T6 : -40 °C<< 40 °C Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
Signed for and on behalf of: Spirax Sarco Ltd, (signature): (name, function): M Sadler Head of Engineering Steam Business Development (place and date of issue): Cheltenham 2022-03-14 GNP237-EU-C/04 issue 1 (EN) Page 1/25 Positionneur numérique SP7-10, SP7-11, et SP7-12 IM-P706-05-FR CTLS Indice 2...
