Spirax Sarco SP7-10 Mode D'emploi

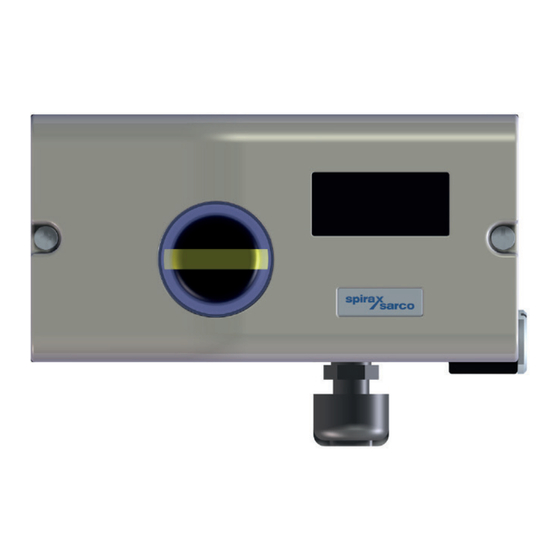

Positionneur numérique SP7-10, SP711 et SP7-12
Description
Le positionneur numérique SP7-1* peut contrôler n'importe quelle vanne actionnée par un actionneur pneumatique linéaire ou rotatif conforme
à NAMUR.
Il garantit une proportionnalité exacte entre la course de la vanne et la valeur du signal électrique d'entrée (mA) dans le positionneur.
Le SP7-1* possède un boîtier en fonte d'aluminium qui est également traité pour une installation en extérieur. L'unité peut être montée sur des
actionneurs pneumatiques rotatifs -57 à +57° ou linéaires -28 à 28°.
Le positionneur peut être livré sans kit de montage ou avec un kit pour actionneurs rotatifs ou linéaires, le type doit être précisé à la commande.
Le positionneur peut être livré sans bloc manomètre ou avec bloc manomètre, le type doit être précisé à la commande.
Le positionneur est alimenté par un signal de commande en mA et pour une pression d'alimentation en air de 1,4 à 6 bar.
Le positionneur SP7-1* peut également être utilisé pour inverser l'action du signal de commande.
Le positionneur dispose d'une interface de communication locale (LCI) en standard dans le SP7-10. De plus, une option « communication HART®
» pour la communication via le signal 20 mA est disponible. Les deux communications sont basées sur le protocole HART®. Alternativement,
HART®5 ou HART®7 sont disponibles.
Les autres options disponibles sont le SP7-11 avec un module Profibus PA ou le SP7-12 avec le module Fieldbus FOUNDATION.
En plus de son entrée pour la consigne de position analogique, le positionneur est équipé d'une entrée numérique qui peut être utilisée pour
activer les fonctions du système de contrôle dans l'appareil. Une sortie numérique permet de sortir des messages collectifs (alarmes/défauts).
Classement
ATEX
CCC (Chine)
Classement
NEPSI
8 Av Le Verrier - ZI des Bruyères - 78190 TRAPPES
téléphone 01.30.66.43.43 - Courrier.France@fr.spiraxsarco.com
II 2 G Ex ib IIC T6, T4...T1 Gb
Ex d mb IIB T5 Gb
EX d IIC T4/T5/T6 Gb
Nota : Dans tout le document, SP7-1* est écrit là où les
informations sont pertinentes pour toutes les versions ; les
SP7-10, SP7-11 et SP7-12.
Lorsque les informations sont spécifiques, elles seront
référencées comme la version appropriée
Alimentation d'air
Le positionneur SP7-10 doit être fourni avec une alimentation en air
de haute qualité conforme à la norme ISO 8573-1:2010 Classe 3:3:3.
Applications
Le SP7-1* peut être utilisé avec n'importe quel actionneur conforme
NAMUR, cela inclut tous les actionneurs pneumatiques Spirax Sarco
suivants :
BVA300 rotatif
Série PN1600
Séries PNS3000 et PNS4000
Série PN9000
Série TN2000
TI-P706-01
CTLS Indice 5
11.22
Modifications réservées
© Copyright 2022
