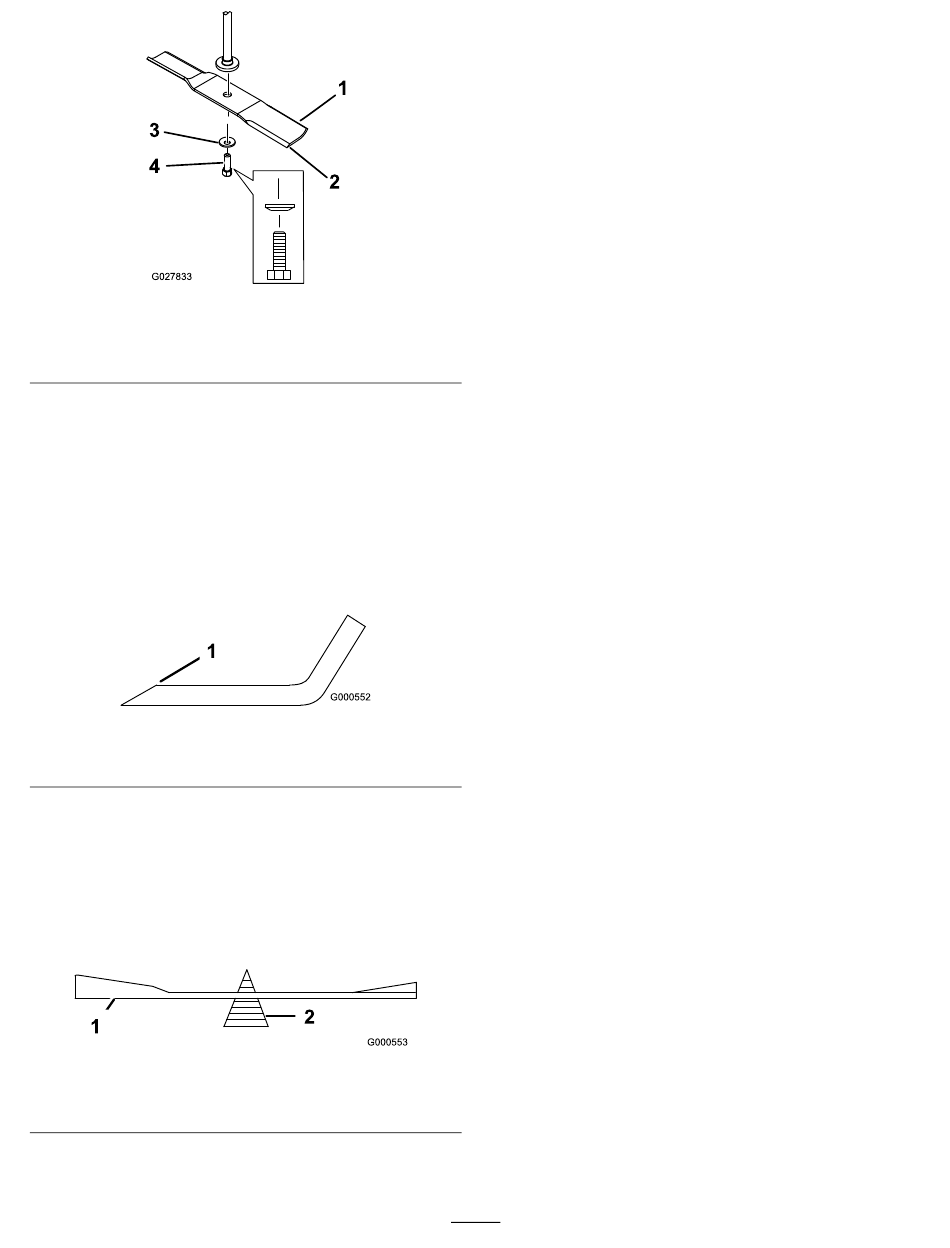

Figure 46
1. Ailette de la lame
2. Lame
Affûtage des lames
1. Au moyen d'une lime, aiguisez les tranchants à
chaque bout de la lame
Remarque:
Veillez à conserver l'angle de
coupe d'origine.
Remarque:
Limez la même quantité de métal
sur chacun des deux tranchants pour ne pas
déséquilibrer la lame.
Figure 47
1. Aiguiser en conservant l'angle d'origine
2. Vérifiez l'équilibre de la lame en la plaçant sur
un équilibreur (Figure
Remarque:
Si la lame reste horizontale, elle
est équilibrée et peut être utilisée.
Remarque:
Si la lame est déséquilibrée, limez
un peu l'extrémité de la partie relevée seulement
(Figure 47).
Figure 48
1. Lame
3. Répétez cette procédure jusqu'à ce que la lame
soit équilibrée.
g027833
3. Rondelle bombée
4. Boulon de lame
(Figure 47).
g000552
48).
g000553
2. Équilibreur

Pose des lames

1. Placez la lame sur l'axe
Important:
Pour une coupe correcte, l'ailette
de la lame doit être tournée vers le haut et
dirigée vers l'intérieur du tablier de coupe.
2. Montez la rondelle bombée (face concave vers
la lame) et le boulon de lame
3. Serrez le boulon de la lame à un couple de 47 à
88 N·m (35 à 65 pi-lb).
Mise à niveau du tablier de
coupe
Vérifiez que le tablier de coupe est de niveau chaque
fois que vous l'installez ou si la tonte de la pelouse
semble irrégulière.
Vérifiez si des lames sont faussées avant de mettre le
tablier de coupe de niveau. Déposez et remplacez les
lames faussées avant de poursuivre; voir
des lames faussées (page 39)
Le tablier de coupe doit être mis de niveau
transversalement et longitudinalement.
Assurez-vous que :
•
La machine est placée sur une surface plane et
horizontale.
•
Tous les pneus sont gonflés à la pression correcte;
voir Contrôle de la pression des pneus (page
Réglage de l'horizontalité
transversale
1. Placez la machine sur une surface plane et
désengagez la commande des lames.
2. Poussez les leviers de commande de
déplacement à l'extérieur à la position de
stationnement, coupez le moteur, enlevez la clé
et attendez l'arrêt complet de toutes les pièces
mobiles avant de quitter la position d'utilisation.
3. Placez le levier de hauteur de coupe à la
position centrale.
4. Faites pivoter la ou les lames avec précaution
pour qu'elles soient toutes parallèles
41
(Figure 46).
(Figure 46).
Détection
avant de poursuivre.
38).
(Figure 49).
