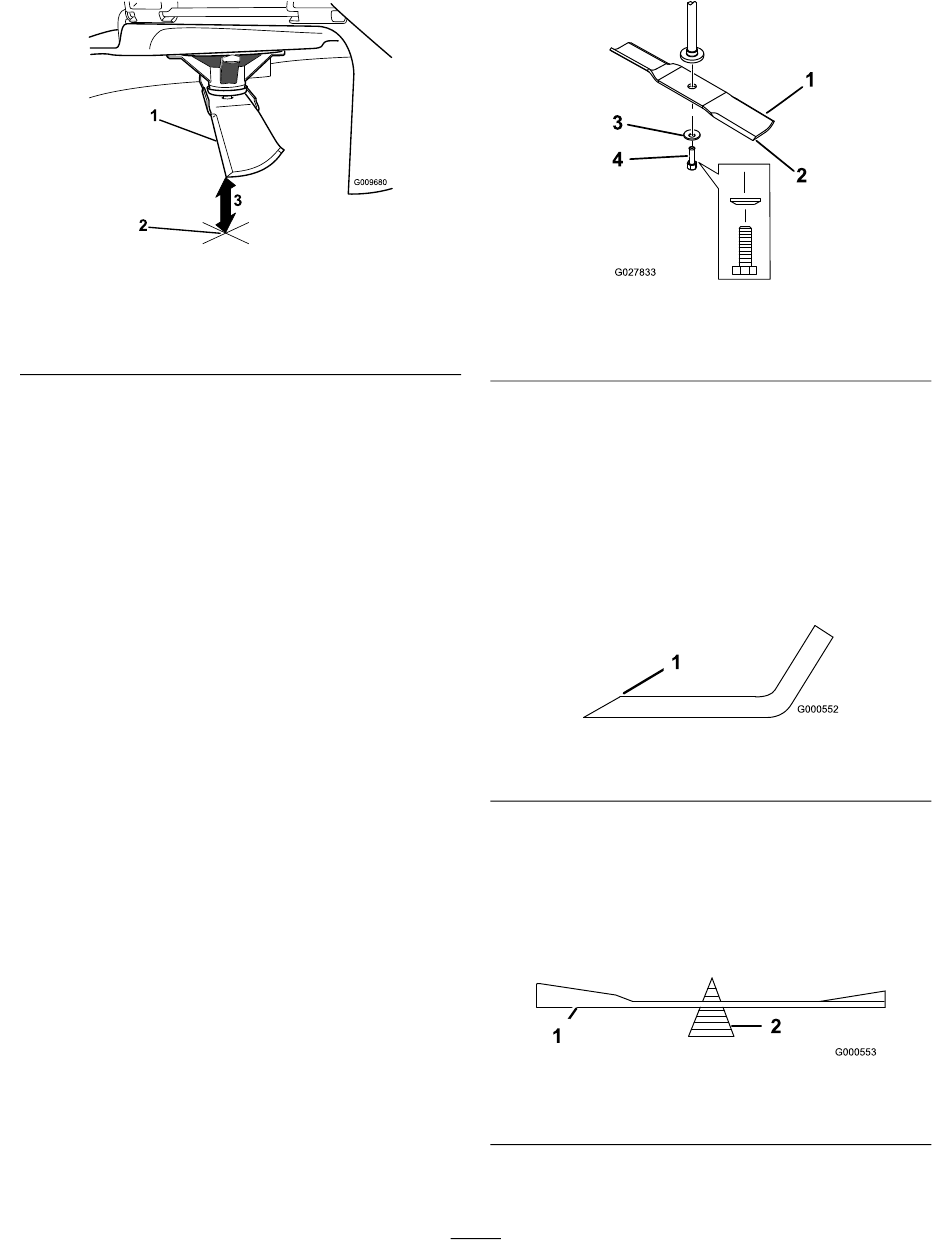

1. Côté opposé de la lame (positionné pour la mesure)
2. Surface plane et horizontale
3. Seconde distance mesurée entre la lame et la surface (B)
A. Si la différence entre A et B est supérieure à 3 mm
(1/8 po), remplacez la lame par une neuve; voir
Dépose des lames (page 39)
(page
40).
Remarque: Si, après avoir remplacé une lame
faussée par une neuve, la différence est toujours
supérieure à 3 mm (1/8 po), l'axe de la lame est
peut-être faussé. Contactez un dépositaire Toro
agréé pour faire réviser la machine.
B. Si la différence reste dans les limites tolérées,
passez à la lame suivante.
6. Répétez cette procédure pour chaque lame.
Dépose des lames
Remplacez les lames si elles ont heurté un obstacle, et si elles
sont déséquilibrées ou faussées. Pour garantir un rendement
optimal et la sécurité continue de la machine, utilisez toujours
des lames Toro d'origine. Les lames d'autres constructeurs
peuvent entraîner la non-conformité aux normes de sécurité.
1. Tenez la lame par son extrémité avec un chiffon ou
un gant épais.
2. Enlevez de l'axe, le boulon, la rondelle bombée et la
lame
(Figure
50).
G009680
3
Figure 49
et
Pose des lames
g009680
1. Ailette de la lame
2. Lame
Affûtage des lames
1. Au moyen d'une lime, aiguisez les tranchants aux deux
extrémités de la lame
Remarque: Veillez à conserver l'angle de coupe
d'origine.
Remarque: Limez la même quantité de métal sur
chacun des deux tranchants pour ne pas déséquilibrer
la lame.
1. Aiguiser en conservant l'angle d'origine
2. Vérifiez l'équilibre de la lame en la plaçant sur un
équilibreur
Remarque: Si la lame reste horizontale, elle est
équilibrée et peut être utilisée.
Remarque: Si la lame est déséquilibrée, limez un peu
l'extrémité de l'ailette seulement
1. Lame
3. Répétez cette procédure jusqu'à ce que la lame soit
équilibrée.
39
G027833
Figure 50
3. Rondelle bombée
4. Boulon de lame
(Figure
51).
Figure 51
(Figure
52).
(Figure
Figure 52
2. Équilibreur
g027833
g000552
51).
g000553
