3‐2
Installation
Système de pulvérisation et HVLP type
1
17
16

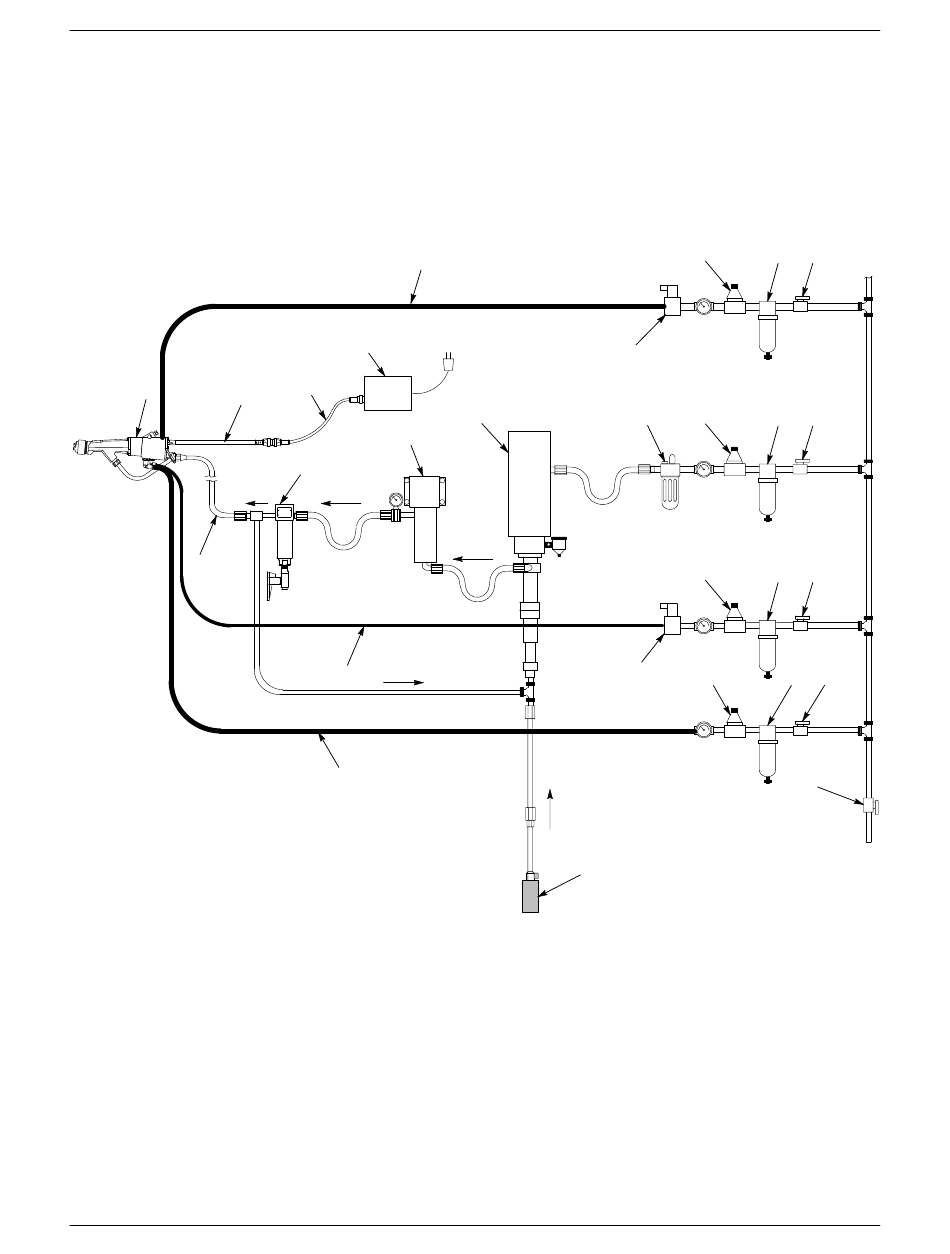

Figure 3‐1
Système de pulvérisation et HVLP type
1. Pistolet de pulvérisation
2. Boîtier de commande du pistolet
3. Filtre à liquide
4. Élément chauffant (si nécessaire)
5. Pompe
6. Lubrificateur d'air (si nécessaire)
Part 7156878A
La figure 3‐1 représente les composants d'un système type.
Certains des composants illustrés sont optionnels. S'assurer que le système
comprend des vannes d'arrêt à décharge automatique pour l'alimentation en
air et en liquide.
15
2
18
5
4
3
13
14
7. Régulateur pneumatique
8. Filtre à air
9. Vanne d'arrêt à décharge
automatique
10. Robinet de purge
11. Electrovannes
12. Tamis à siphon
7
11
6
7
7
11
7
12
13. Air de déclenchement
14. Air de pavillon
15. Air d'atomisation
16. Tuyau à liquide
17. Cordon d'alimentation
18. Câble d'extension
E 2009 Nordson Corporation
8
9
8
9
8
9
8
9
10
